Как Проверить Ротор Генератора, Правила

насчег генов с само возбуждением это полнаяж..а
если не понимаещь принцип работы генератора лучше не суйся..(без шуток...)
какие вопросы ? отзвони или отпиши разберемся..

На тракторном гене 3 фазы, но встречал 5 фазный на бульдозере советских времен. Безщеточные гены должны самовозбуждаться вообще без внешней цепи- только обороты дай. Плюсов у них два - нет щеток и не крутится якорь, а остальное так себе.

По проверке обмоток: никто не пробовал подавать килогерцы и снимать данные осциллом?

Из безщёточных генераторов наиболее часто встречеются на сельхозтехнике, и также Бошевский на Х5 и мерины ТДI, просто у них магнитное поле передаётся на вращающиеся полюсные наконечники, решение очень разумное, особенно обосновано для сельхоз техники. регулятор напряжения работает на намагничивающую обмотку размещённую стационарно, Причём на Иксах от этого гены с жидкостным(!) охлаждением и размещением в блоке движка отказались , причём запчасти на него вроссыпь не продавались, отказал гена - меняй! плати 2500 евро. А я один раз посмотрел работу гены от комбайна (вроде) , характеристики понравились, стабильно работал и с полной нагрузкоя и почти без нагрузки.

№По проверке обмоток: никто не пробовал подавать килогерцы и снимать данные осциллом? №

по подробнее можно технологию описать?
и зачем килогерци..
100-1000 ГЦ подойдет?*
просто генератор на такую частоту проще сделать.

Такие однофазные гены стояли на тракторах, они не более чем динамка от велосипеда. Каждая обмотка работает на свою определенную нагрузку фары перед, фары зад, розетка освещения доп механизмов, сигнал и на некоторых вентилятор тракториста. На них нет РН и выпрямителя, а напряжение от 5,5 до 7,5v в зывисимости от оборотов. Очень кратковременно выпускались такие-же на 11- 14v с выносным выпрямителем на одной фазе для зарядки АКБ. Принципиально похожие стояли на мотоциклах" Ковровец"-"Минск"

Технология та же, что тут описывали. я статор проверяю подав 220в через мощную нагрузку в 1-2кВТ и меряю на выходе напряжение. Так по кругу. Но точность измерения плохая - слишком мало выходное напряжение. Так вот, если поднять частоту хотя бы в десять раз, то напруга на выходе поднимется. А с еще большими частотами можно подавать напряжение напрямую без нагрузки, как в ИБП. Сам я еще не делал, все никак не возьмусь, пока просто задумка такая. Интересно, а ротор также можно проверить?

Собрал один ген на десяточной интэгралке, но блин сразу не спросил а у них АКБ нету, он перезаряд даёт зараза. Родных интэгралок нету, чё делать х.з.

№Технология та же, что тут описывали.№
не нашел.. напомни.
№Интересно, а ротор также можно проверить? №
что там можно в роторе проверить?
это всего лищь электромагнит.. с питанием через щетки..
если что можно проверить силу прижима стандартной железки через безмен(весы, динамометр и т.п).

№я статор проверяю подав 220в через мощную нагрузку в 1-2кВТ и меряю на выходе напряжение. Так по кругу. Но точность измерения плохая - слишком мало выходное напряжение. Так вот, если поднять частоту хотя бы в десять раз, то напруга на выходе поднимется. А с еще большими частотами можно подавать напряжение напрямую без нагрузки, как в ИБП.№
пока не дошло. обьясни поподробнее.

Я имел ввиду что написал sergey на второй странице, только он проверял большим током на 50Гц, а я хочу попробывать малым током на 500-5000Гц.
Повышение частоты понижает питающий ток при неизменном количестве витков в трансформаторе, коим будет являтся статор. Понижается ток-повышается напряжение на первичке и повышается на вторичке. Более высокие напряжения легче сравнивать. Метод Сергея проще, но у меня нет мощного понижающего транса.
Короче, грабли я себе придумал, а обойду ли я их или наступлю -покажет время.

Типа отчёт по безщёточникам.
Родную интэграль достали всё заработало нормально, так и не понял как эти интэгралки стабилизируються без АКБ. Просто теперь на будущее запомню

мысль появилась насчет проверки кз статора.(DK 34-подкинул).
а почему бы не проверить Q обмотки?.
как появиться в руках на приборе проверю мысль..

Итоги экспериментов, где участвовали:
БП от компа, в качестве ВЧ генератора;
осциллограф С1-94;
исправный статор от гены ЗИЛ старого образца;
исправный статор от инжекторной газели с подключенным диодным мостом и кондером;
лампа от фары, в качестве предохранителя;
мелкая отвертка для КЗ.

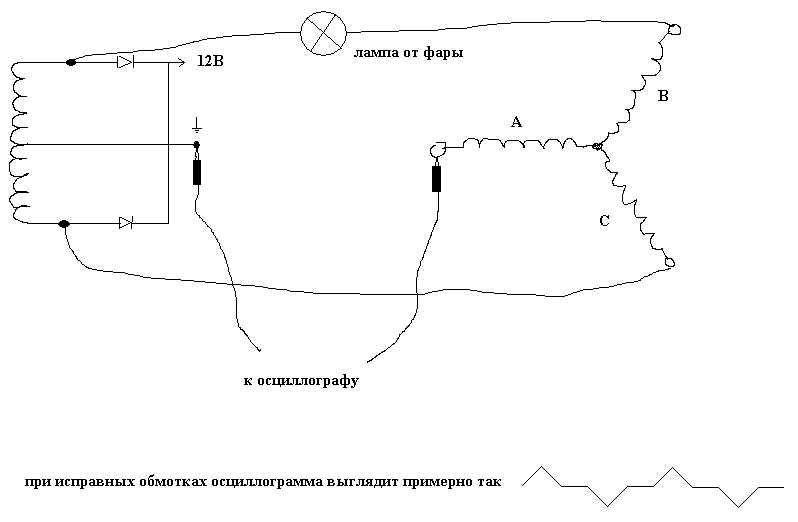

Схема подключения на рисунке.
При исправных обмотках, осцилограмма имеет вид как на рисунке и амплитуду около 1В. При замыкании двух соседних витков на любом участке фаз В и С, осцилограмма круто изменяется- растет амплитуда и искажается форма сигнала. А при таком же замыкании на фазе А сигнал практически не меняется. Поэтому проверка статора должна быть 2-3 раза (третий раз для верности).
Разницы между статорами я не увидел, диоды не мешают (если исправны), кондер немного искажает сигнал, но не много. Лампа не загорается вообще- еле теплая, никаких дымящих, гудящих ужасов.
А вот с ротором нифига не получилось, целый день с ним сношался, даже в статор вставлял, для передачи сигнала в ротор- балалайку, одна белиберда на экране, постоянный магнит он и есть постоянный магнит.

Присоединённое изображение (нажмите для увеличения)

как это подключмил? - бп от компа?
(с 1997года занимаюсь ремонтом)?

№БП от компа, в качестве ВЧ генератора;№
5 кил качают...
№исправный статор от инжекторной газели с подключенным диодным мостом и кондером;№
какого фига.... не исправные диоды можно проверить только осцилом..

№фазе А сигнал практически не меняется. Поэтому проверка статора должна быть 2-3 раза (третий раз для верности).№
молодец!!!!!!!!!!!!!


№диоды не мешают (если исправны), №
еще раз убедился ось-ю проверяй!!!!!!!

№статора должна быть 2-3 раза (третий раз для верности).№

от 10 и больше- критерии стьюдента наверное че нить скажут?..........


№ вот с ротором нифига не получилось, целый день с ним сношался, даже в статор вставлял, для передачи сигнала в ротор- балалайку, одна белиберда на экране, постоянный магнит он и есть постоянный магнит№

вот сколько раз грили(говорили для тех кто не понял)............

а так МОЛОДЕЦ!!!!!!!!!!!1

еслиб спросиол на этом сайте теб сказали что не нада делать глупых опутов...
где я указал.

оси есть? не помешалобы увидетьь...!!!!!!!!!!
хоть в повер графе.......

№как это подключмил? - бп от компа?№
На рисунке показана вторичка БП. Самые крайние концы вторички, которые идут на 12В(желтые провода, но подключать не к ним, а прямо на транс). Средний вывод- масса БП(черные провода).

№5 кил качают...№
Больше 20- точно. То ли 30, то ли 300- запутался в делителях и микросекундах.

№от 10 и больше- критерии стьюдента наверное че нить скажут?..........№
Не вижу смысла. По кругу 3 раза максимум. Попробуй сам.

№оси есть? не помешалобы увидетьь...!!!!!!!!!!
хоть в повер графе.......№
Нету. Осциллограф простой, без подключения к компу. Заказал тульский, через 2 недели придет. Только если БП дает 300кГц, то он наверно не потянет...

№еще раз убедился ось-ю проверяй!!!!!!!№
Ты диоды на ходу проверяешь?

№На рисунке показана вторичка БП. Самые крайние концы вторички, которые идут на 12В(желтые провода, но подключать не к ним, а прямо на транс). Средний вывод- масса БП(черные провода). №

ок- прповерю..

№Больше 20- точно. То ли 30, то ли 300- запутался в делителях и микросекундах.№

я был не прав- 5 кил это помеха на постояннке... переменная гармоника. или такой экземпляр попался..

№Нету. Осциллограф простой, без подключения к компу. Заказал тульский, через 2 недели придет. Только если БП дает 300кГц, то он наверно не потянет...№

на звуковухе точно... через гетереодинный преобразователь если то можно посмотреть.

№Ты диоды на ходу проверяешь? №
на заведенной машине- проще и дешевле.


попробую твою схему собрать посмотреть как выпадет свободная минутка.
