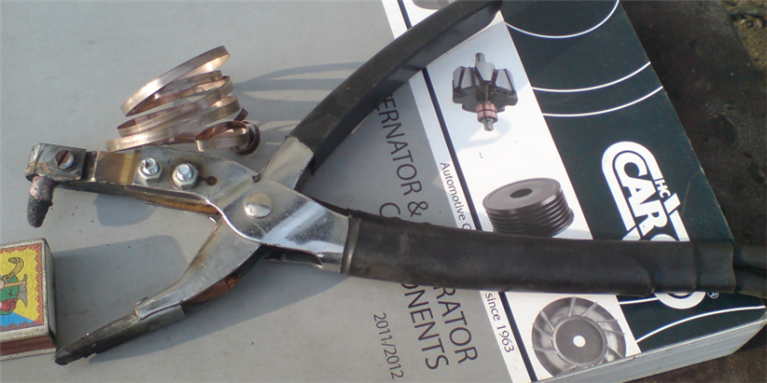

Названия нет. просто на коробке написано было " приспособление для контактного сваривания"

Присоединённое изображение (нажмите для увеличения)

Припой тоже видно..

Присоединённое изображение (нажмите для увеличения)

В работе..

Присоединённое изображение (нажмите для увеличения)

На мой взгляд приспособление будет эффективным только тогда, когда концы гибких выводов щёток отформованы. Если варить просто гибкий вывод, то место сварки получится лохматым. Это связано с тем, что угольному электроду нельзя придать нужную форму на долгое время. Припой видимо-фосфористая медь. Для пары медь-медь, идеальный вариант. А вот медь-железо, не пробовал, не знаю. Хотелось бы увидеть образцы медь-железо, медь-медь. Сколько времени занимает процесс сварки? Не наблюдается ли перегрев обмотки статора?

Да,Вы полностью правы,те щётки где вывод не отформован получается очень лохматый. Но таких "качественных" щёток практически нет из импортного ассортимента,, яркий пример"лохматых" это щётки для белорусского стартера.. но и их можно приноровиться паять. Для пары медь-медь , да, самый лучший вариант. По железу паяет нормально только греть надо дольше..и есть вероятность пережечь медный вывод щетки...вот как раз для этого было бы удобно регулировать напряжения питания клещей.. Время -все зависит от материала и от толщины выводов. Время нагрева электрода примерно 1-1,5 секунды, этого обычно хватает для прогрева и плавления припоя. Самая " неудобная" пара это медь-алюминий, алюминий, зараза , плавиться быстрее чем припой..но тем не мение есть положительные результаты... Перегрева ...нет, хотя больше шансов воспламенения изоляции и грязи...

Спасибо за фотографии клещей и пояснения.
С теорией и практикой пайки твёрдыми припоями знаком не по наслышке. Для качественной пайки спаиваемые детали должны быть прогреты одновременно до температуры выше t плавления припоя, чтобы произошла адгезия металлов. Сложно рассуждать о пайке вышеуказанными клещами, не подержав их в руках и не проверив на практике.
Стальной щёткодержатель имеет бОльшую массу, а следовательно и большее время разогрева, чем канатик щётки. Вы не пробовали разворачивать клещи на 180*, чтобы угольный электрод контактировал со щёткодержателем и быстрее разогревал его и исключал прогорание медного канатика? ИМХО.

Пробовал. Мне не понравилось...уже точно не помню ,почему..надо попробовать ещё раз поэкспериментировать . Если память не изменяет...то при нагреве, сталь плавиться, сильнее чем медь, в месте контакта со стержнем.

Что бы исключить перегрев при работе с данными клещами, советую использовать мощную кнопку, котрую можно нажимать ногой. Потребляемый ток данной конструкции, думаю где то 30-50А. Городить сложный регулятор напряжения не имеет смысла, а кнопкой можно подавать короткие импульсы пока не наступит выравнивание температуры на свариваемой паре.

Эти клещи комплектуются кнопкой ножной, так и приходиться тыкать кнопкой по несколько раз, пока припой не расплавиться полностью. Ток мерил клещами -около 500 А.

Эти клещи комплектуются кнопкой ножной, так и приходиться тыкать кнопкой по несколько раз, пока припой не расплавиться полностью. Ток мерил клещами -около 500 А.

Насчет 500а не верю. Обычная проводка такие токи не сможет осилить.

Эти клещи комплектуются кнопкой ножной, так и приходиться тыкать кнопкой по несколько раз, пока припой не расплавиться полностью. Ток мерил клещами -около 500 А.

Насчет 500а не верю. Обычная проводка такие токи не сможет осилить.

Ещё как выдержит!Там же понижащий тр-р.

Не может быть такого. Это 6 КВт. Сопротивление разогретого угольного электрода очень велико. Поэтому при такой площади электрода, развить озвученную мощность не реально.

500 А,а напряжение при этом проседает до вольта.Не забываем закон сохранения энергии,она не берётся ниоткуда и только превращается из одного вида(электрической) в другой(тепловую) да ещё с потерями.

aall пишет:
"Клещи, с одной стороны угольный электрод диаметром 8 мм., с другой металлическая пластина. Ручной, 12 вольт от АКБ"

От аккумулятора значит.
