Сan шина на столе, Иммитация сигнала CANшины

вот темка интересная, жаль я пока совсем нулевой в ней, но очень хочется "подтянутся , в частности ожидаю авто (калина люкс) что-то там с шиной LIN , приехала первый раз запуск был нестабильный , скорее даже редкий и цз не работал ,пропайка брелка вопрос по иимо решила , а вот цз не в какую , цеплял осцил к LINшине после нажатия кнопок на брелке активность в шине появлялась , но больше не каких реакций ,дагностику использовал ОпенДиаг , при нажатии(иногда) выскакивала ошибка - "перегрузка LINшины"- возможно что ошибка появлялась только при подключенном сканере( провозился с тачкой долго и уже на исходе сил как-раз когда снимал осцилки диагностика была не подключена , а кнопки всё тыкал и тыкал , перед отъездом подключился напоследок , по перегрузке LINшины ошибки не было ) , поиски по форумам результатов не дали..(точнее дали, на БК есть темка с такой ошибкой ,но там в разьёме не то неконтакт не-то перетёртость провода , но это не "мой" случай , у меня с проводами всё ровно ,проверено-перепроверено контакты все зачищены питание в порядке...) ... предстоит продолжение .. а что браковать не решил... под подозрением три блока на шине , вот понимать-бы о чём там блоки говорили....))) зы Андрей Сергеич как-бы не совсем по "теме " отписался не ругайтесь) , удалите если считаете нужным, просто тему как-бы просто высказывание о "нужности-актуальности" темы

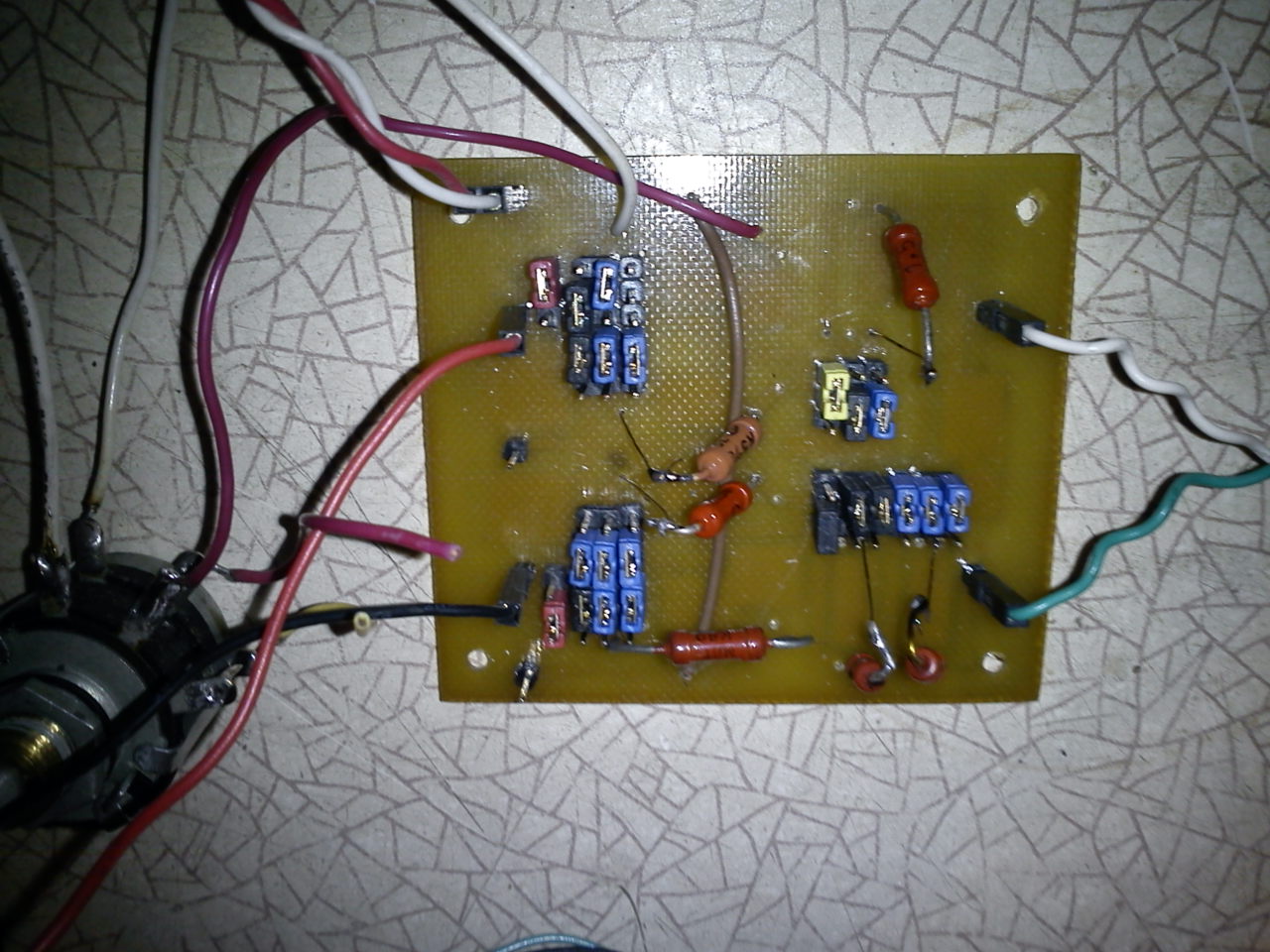

Наконец закончил что затевал,получилось правда не совсем удачно нужна небольшая переделка,но результат есть.

Присоединённое изображение (нажмите для увеличения)

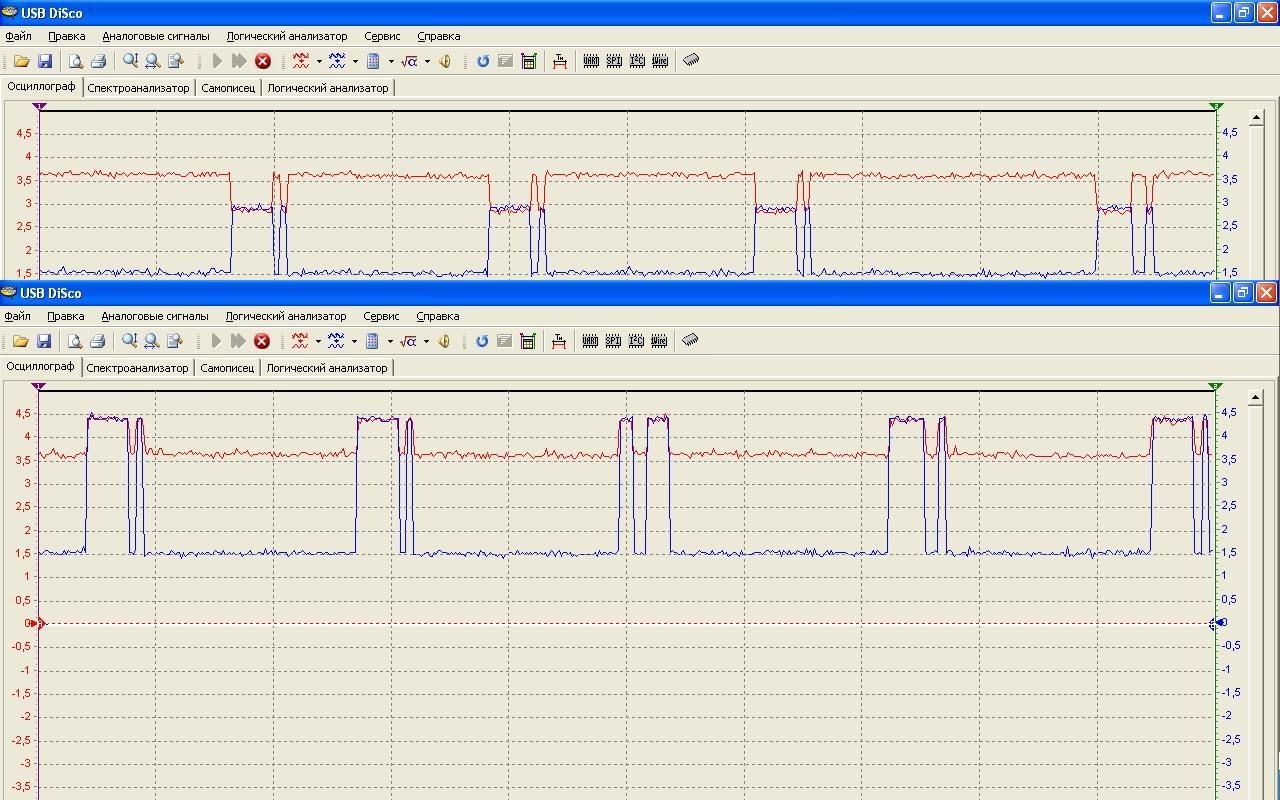

Пример 1.Нормальный сигнал внизу(немного приподнято наверно из за близости перемычек).Неполное замыкание на +5 вольт."Качество"замыкания регулируется переменным сопротивлением.

Это сообщение отредактировал naik23 - 18.01.2016 - 04:32

Присоединённое изображение (нажмите для увеличения)

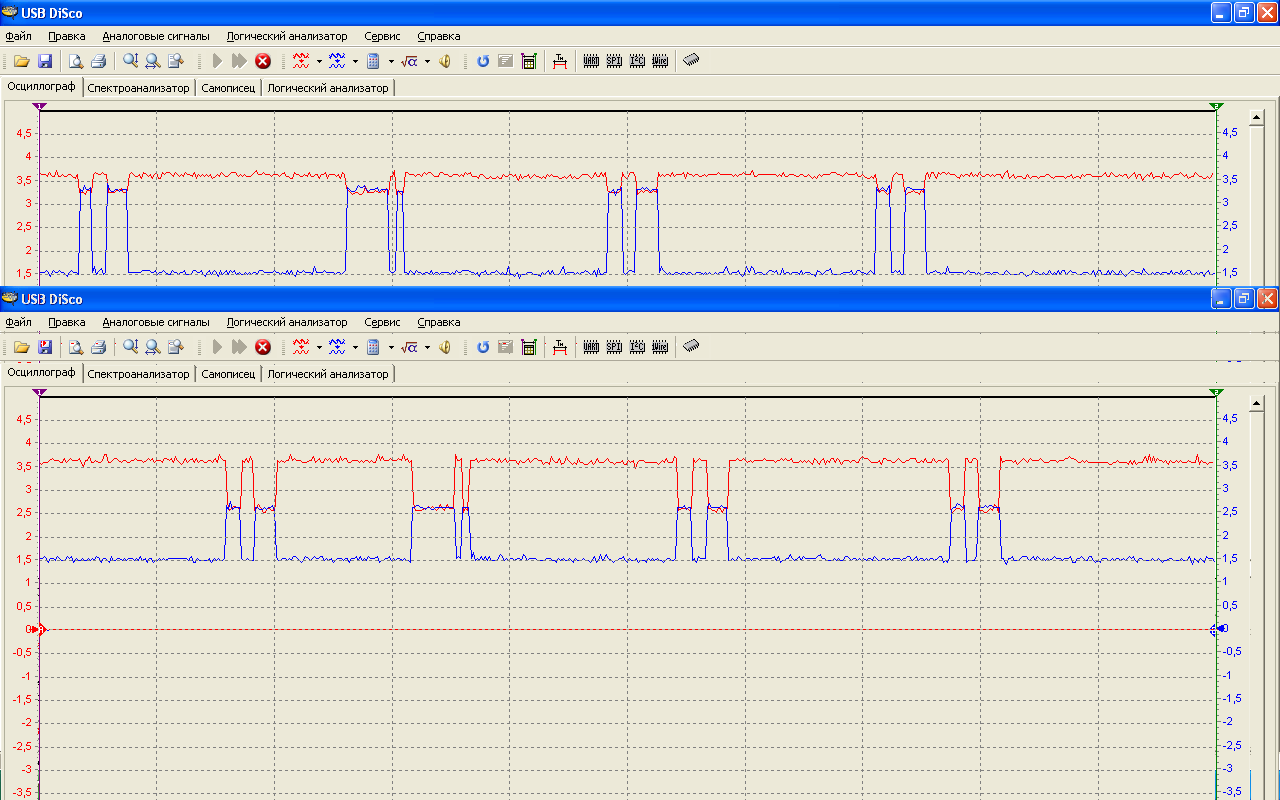

Пример 2.Неполное замыкание на +5 вольт.

Присоединённое изображение (нажмите для увеличения)

Перечитал всё тему, так и не понял - что это? Для чего столько перемычек? И что на другой стороне?
А в Туле, похоже, проект совсем похоронили.

Имитация неисправностей can шины на столе.Перемычками выбирается неисправность,замыкание на плюс,минус,между собой.Схему выложу позднее и все станет понятно.

Пиар это был ,только и всего ,там много чего обещали . Продажи идут ,бабосы капают ,а про обещания, всё как у депутатов ....можно и забить на них ,главное во время нас..ть мёдом в уши .

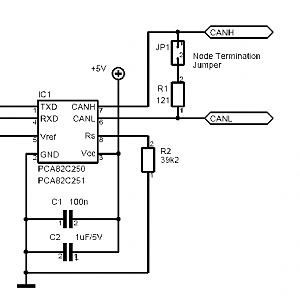

Собрана схеме из двух приемопередатчиков один из них работает на передачу,смотрите файловый архив>разное>CAN 2

Присоединённое изображение

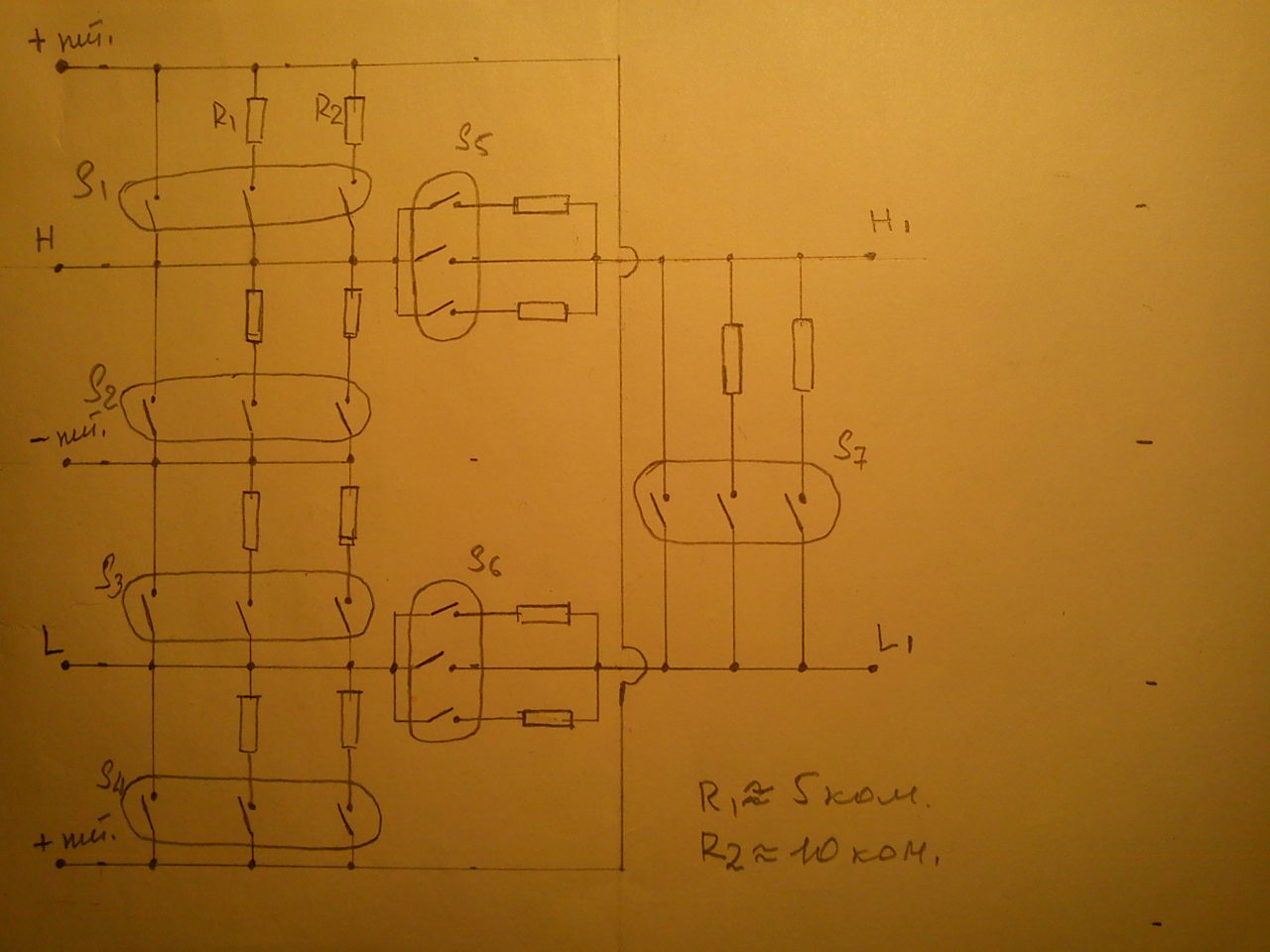

В разрыв шины CAN включена эта схема,с помощью переключателей S1 можно имитировать замыкание CAN H на плюс питания,S2 замыкание на минус питания остальное думаю понятно.Толчком для этого послужил этот документ файловый архив>диагностика>диагностика шина CAN,программа обучения vag.

Это сообщение отредактировал naik23 - 18.01.2016 - 17:50

Присоединённое изображение (нажмите для увеличения)

Понятно. Только зачем?
Разглядел.

Снизу. Как так получилось? Сигнал не в противофазе.

Это сообщение отредактировал coon - 18.01.2016 - 17:55

Просто посмотреть,что там делается при тех или других условиях.

Посмотрел видео,можно посмотреть,передать,создать базу сигналов. http://youtu.be/144XLtzwjt4

CANNY 7 уже давно видел. Понравилось как там реализовано создание программ.
Странно, думал в этой теме и была ссылка на неё.

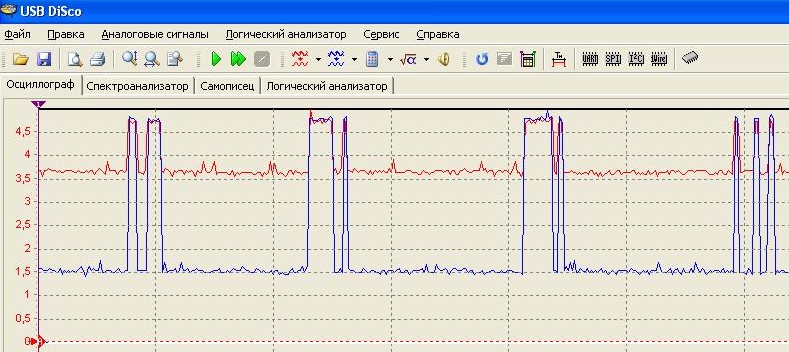

Не полное замыкание CAN H на плюс R=649 ом.У меня получилось так,кто работал с реальной шиной скажите что ни будь.

Присоединённое изображение (нажмите для увеличения)

По мне ловить Кан по осциллографу -тупиковое,малоинформативное занятие.
