Принципиальная отопителя приоры

Не в тему,но вспомнилось.
В цветных полупроводниковых телевизорах с ТВС через сопротивление и пружинку запитывался умножитель.При его ,пружинка отпаивалась,легкоплавный припой и не одного ТВС не менял,умножителей кучу.
Смысл тот же,термопредохранитель.

У меня на старом 4усцт несколько раз пробивало ВВпровод, идущий от умножителя на кинескоп. Резистор как щас помню млт-0.25 470 ом потемнел, но пружину исправно "отпаивал". ТВС и умножитель в мир иной уйти не успевали, а провод я чем только не пытался изолировать - толку нет, максимум на полгода хватало.

Это сообщение отредактировал archer742 - 13.02.2013 - 10:52

Подготовка прошла успешно,можно приступать.Всем спасибо за информацию.По поводу логики работы контролера,предположительно.Анализируя информацию на выводе 14 блока САУКУ и информации о перемещение и положение ручки регулятора оборотов двигателя.Контролер принимает решение о включение двигателя на большие обороты.

Пара фотографий наверно не будут лишними.Марка устройства.

Присоединённое изображение (нажмите для увеличения)

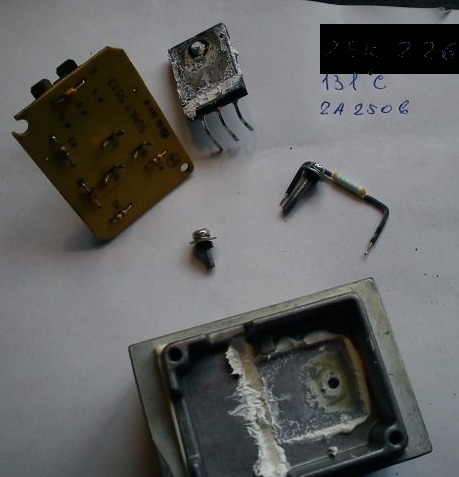

В разобранном виде.Рядом с винтом,что по длиннее,виновник "торжества".
О цене,продавец сначала спросил:как у них с сердечком и не упадут ли они?
Стоит 5700,в продаже нет.
Под черным прямоугольником,данные термопредохранителя.На счет транзистора скорей всего в понедельник.

Это сообщение отредактировал naik23 - 12.04.2013 - 18:49

Присоединённое изображение (нажмите для увеличения)

Таких термопредохранителей найти не удалось, нашел чуть побольше в металлическом корпусе. Пришлось расширять и углублять под него канавку в радиаторе. Фрезеровал обычным сверлом в сверлильном станке. (так делать нельзя сказал наш токарь и продолжил расшарошивать отверстие, всем своим весом налегая на тиски под сверлильным станком). Между ребер профрезеровалось насквозь, иначе термопред, не давал транзистору прижаться к радиатору. На термопред. одел термоусадку.
Думаю все знают, но на всякий случай: при пайке применять теплоотвод. Температура плавления припоя, на много выше температуры срабатывания самого предохранителя.

Транзистор 2SK2267.

Здесь полезная инфа : http://www.priorovod.ru/showthread.php?p=609620
Цена нового,по сравнению с ценой на радиодетали в нём

как выгледит злополучный ежик отопителя приоры

Если с Panasonic, то фото несколькими постами выше (в разобранном виде). Если отопителя (без кондея), то зеленый керамический как на 10-ке, только с 4-мя пинами в разъеме. Если с Halla, то видел только 1 раз в магазине и то забыл как выглядит. Зато от Panasonic запомнил на всю жизнь.

спасибо я так и думал , что это он и есть

Сейчас была приора с кондеем, вентилятор печки не жужу, первый раз у меня с кондеем, тему посмотрел испугался, как наворочили волки заводские, ну ничего, обошлось, клема на самом моторе подгорела, как всё "удобно" сделано для ремонта.Отвращение к приорам усиливается.

Кстати на Ниссанах резисторная сборка сделана плоской и прижата через слюду к радиатору, на котором контактая плоская пружина припаяна одним концом к площадке легкоплавким припоем- перегрев- пружина отстреливаясь рвёт питание. Жаль не было фотика, очень простое и рациональное решение, припаял придерживая и защита снова работоспособна! Запчасти не нужны- только почистить и смазать.
denkisan были и на ВАЗ такие

Присоединённое изображение (нажмите для увеличения)
