Измеритель магнитной индукции.

Там есть немного корявое описание принципа работы эффекта Холла, а в схеме используется уже "обвешенный" датчик. Тоесть аналогичный тому, что используется в электронных системах зажигания.

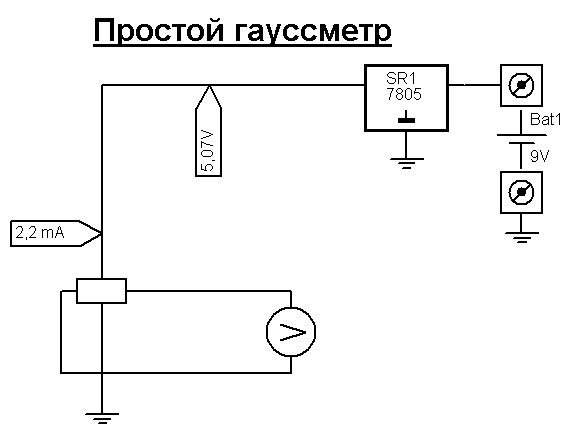

Немного другой, для самостоятельного изготовления , от простого гауссметра до сложного
http://www.valtar.ru/Magnets4/mag_4_08.htm

Присоединённое изображение (нажмите для увеличения)

ну это совсем другое дело Оказывается все просто и понятно

Вас послушать, так к каждой мастерской по ремонту стартеров по одному НИИ пристраивать нужно.

Я продаю отдельно магниты на разные статора. И заказал уже датчик. Попробую сделать. Спасибо Генадию.
TO hash Не понимаю зачем столько желчи. Я Вам в ботинок не писал.

Сегодня отсканировал схему и инструкцию работы с прибором.

Анатольевич. Можно на почту -autoalexp@ gmail.com. отправить документацию.
Можно ли из обвешенного датчика Холла достать сам датчик?
Оправил запрос в Башкирию, по поводу датчиков. Молчек.
Где еще можно приобрести? Ткните носом.
Заранеее благодарен.

Кому интересно знать здесь, что Вы продаете там у себя в Тирасполе? Или мы на местном форуме?

Правила форума не пробовали читать?

Не могу понять, почему не загружается картинка? Тип файла jpg, размер 483 Кб. При отправке выдаётся сообщение "Вы не можете загружать такой тип файлов" В чем причина?. На других форумах такой проблемы нет.

Кому интересно знать здесь, что Вы продаете там у себя в Тирасполе? Или мы на местном форуме?

1.Прочитал 3.8 - исправлюсь.
2. Про магниты, это не "торгашеская ссылка", а обоснование интереса к данному прибору, что и написано в том же сообщении.
3.

Я не занимаюсь продажей прошивок,приборов и перепродажей товаров с Китая.
У меня очень узкая тема ремонта. И поэтому Я считаю, что любой прибор,который может мне помочь в ремонте,желательно иметь.
А про НИИ Вы мне просто льстите.

А ,вот это уже резковато.Если в первом случае насчет НИИ человек просто пошутил и Вы не поняли.Зачем дальше продолжать.

Мне,лично Админ помог приобрести качественный прибор,потом мелочовку за которую наши интернет-барыги-магазины ломят три цены.Причем не взял ни копейки за свою работу,за своё потраченное время.Давайте не будем дальше обострять.

тест вставки изображения

Присоединённое изображение (нажмите для увеличения)

Попросил бы кого-нибудь из группы "Помощники" вставить сюда изображение, чего-то у анатольевича не получается, а причину найти не могу. Я потом всё почищу.

Спасибо,за схему.

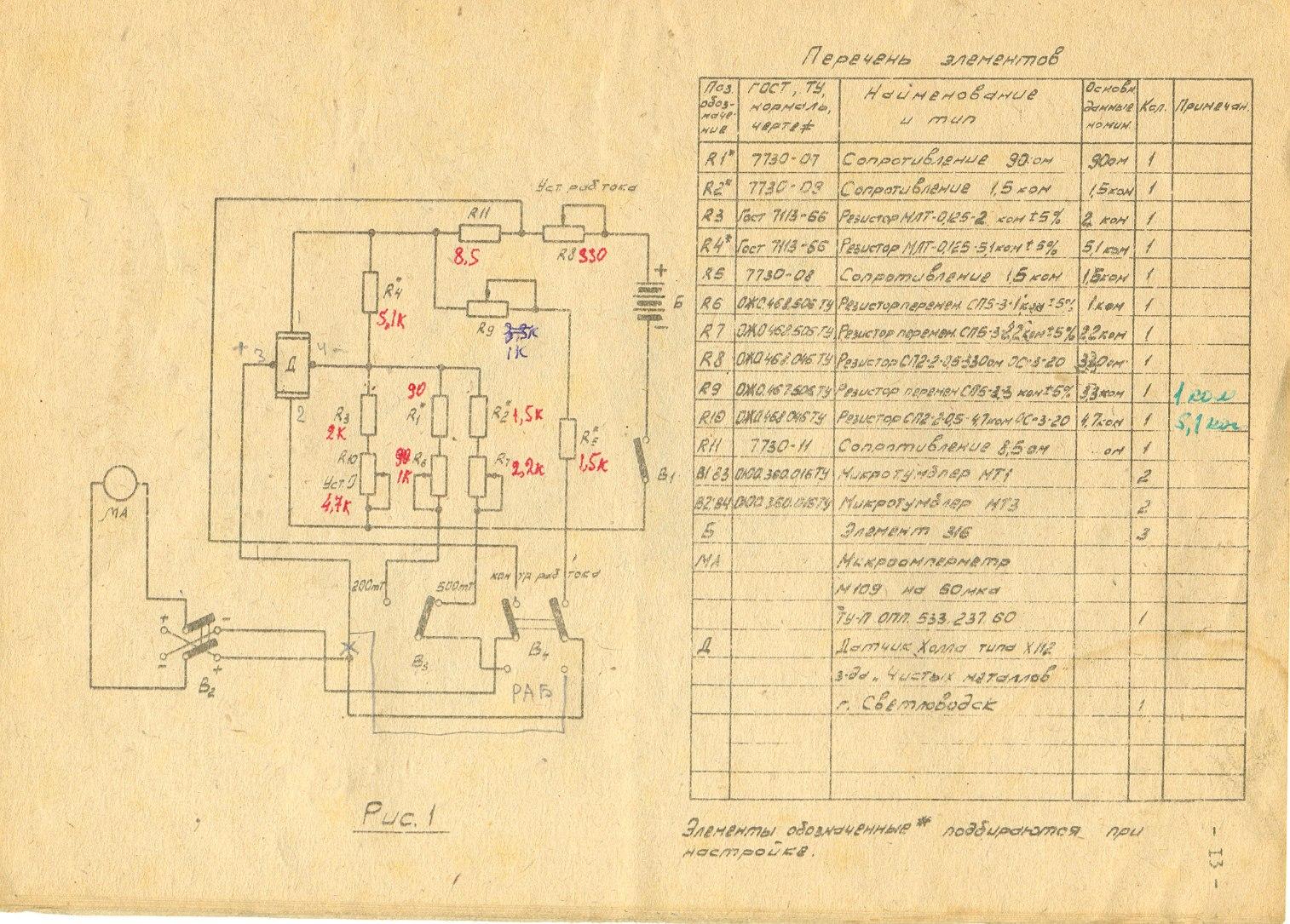

Спасибо Андрей. Теперь можно продолжить тему. На схеме есть корректировка карандашом-это я подправил заводскую ошибку. К сожалению Андрей не выложил инструкцию по использованию прибора, поэтому озложу её своими словами. Включить прибор включателем В1, перелкючатель В4 установить в положение "Контроль рабочего тока" и Резистором "Уст.рабочего тока" устонавить стрелку прибора на максимальную отметку шкалы. Далее превести переключатель В4 в положение "Рабочий ток" и потенциометром "Уст 0" установить стрелку на 0. Прибор готов к работе. Переключателем В3 выбираем нужный диаппазон измерения "200 мТл" или "500мТл". Переключателем "В2" выбираем нужную полярность измерения "N" "S". Датчик Хола, в зависимость от полярности магнитного потока, меняет полярность напряжения на выходе. Цепочка R3,R4,R10 нужна для коррекции "0" датчика. Это связано с тем, что место подпайки вывода на самой пластинке датчика, не может быть идеально симметричным. Используемый датчик Х-112. Номинальный управляющий ток (приложенный к выводам 1и2- 15ма ) Питание прибора от батарек-4,5в. В перспективе хочу сделать выводы через переключатель для подключения к датчику осцилографа. Думаю это позволит бесконтактным способом наблюдать некоторые процессы с переменным и постоянным магнитным полем. Как видите сам прибор проще велосипеда и легок в повторении.
