Denso A0022301911 компрессор кондиционера., помогите разобраться в управлении.

Здравствуйте всем. Помогите разобраться. Есть автомобиль мерседес спринтер. Стоит на нем не штатный кондиционер с вышеуказаным номером компрессора. Путем исключения и методом банальной эрудиции было принято решение, что компрессор не работает, но один из коллег вселил сомнение в голову. Вобщем я пытался проверить муфту компрессора напрямую проводами с АКБ муфта не срабатывает.( провода греются) Он говорит, мол компрессор может управляться не муфтой, а по давлению каким то частотным сигналом. А теперь внимание вопрос:
1 Как управляются компрессоры кондиционера ( кроме муфты)
2 может у кого есть схема именно этого компрессора.

В катушке электромагнитной муфты установлен диод для гашения всплеска ЭДС.
Если муфту подключали проводами без соблюдения полярности возможно этот диод пробило и теперь имеете КЗ. Или катушка уже сгоревшая.
Муфта включается через двойной датчик по давлению слишком низкое,когда впуск компрессора забит так и выпуск,когда создаётся давление выше нормы при неисправности,забитостости фильтра-осушителя.
Также если давление фреона в системе мало или попросту его совсем там нет ,муфта не включится.
При работе компрессором рулит уже климат-контроль.

На компрессор подходит два провода, черный и красный. Как я понимаю черный (-), красный (+). Я цеплялся к фишке и напрямую к АКБ. По идее спалить не должен был.
Ведь, если я не ошибаюсь, когда забиты магистрали на манометрах заправочной станции будет наблюдаться разность давлений. А у меня все уравновешенно, и высокое и низкое давление, при заправленной системе.

и один и второй звонятся на корпус. Писец ей, да?

В большинстве автомобилей начиная с 2005 года устанавливается компрессор кондиционера с электромагнитным клапаном, вместо электромагнитной муфты. Электромагнитный клапан служит для включения и выключения компрессора. Частой причиной поломки является отказ электрической части или попадания выработки от компрессора кондиционера. После замены электромагнитного клапана необходима заправка системы.

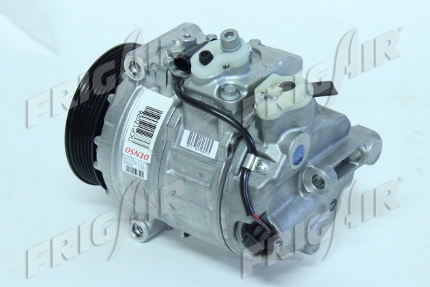

Такой ,как на фото ? Тогда вкл-выкл электромагнитным клапаном.


Присоединённое изображение

Да, такой как на фото. Но ведь все равно если он работал бы, то при подаче питания компрессор должен срабатывать, правильно?
А у вас нет деталировки этого компрессора, то интересно, как он устроен. Мне не приходилось разбирать с Эл. Клапоном.

Взято отсюда : автокондиционеры.com/index.php?cat=31

PS: Пойду свой включу,пусть поработает для профилактики положено.Долго его не включать также противопоказано.

Это сообщение отредактировал picnic - 27.05.2014 - 10:46

У меня без клапана.На зл.муфте,а принцип один если нет давления в системе ни клапан ни муфта включатся не должна.Для сохранения компрессора.
Я брал 12В и отдельным проводом с акб подавал питание на муфту и проверял компрессор.В итоге компрессор умер.Так-же и с клапаном можно,но клапан при низком давлении в системе не будет работать скорее всего.

почему не будет, если его насильно включаешь? Я пробовал на полностью заправленной системе.

Насильно все будет включатся и клапан и муфта.Я имел в виду при нормальной работе системы!

Если неизвестно чем запускается компрессор, то безопасней будет измерять приходящие сигналы на разьеме а не подавать напрямую от акб. Если клапан уже убит, его можно заменить отдельно, на снятом компрессоре, сняв стопорное кольцо.

Управление компрессорами, как уже справедливо заметили, бывает двух типов:

- С электромагнитной муфтой включения. Включение осуществляется подачей +12 на обмотку муфты. Шунтирующий диод стоит обязательно, но находиться он может в разных местах - на компрессоре, на разъёме, в монтажном блоке, в блоке управления кондиционером. Ежели при подаче напруги муфта не срабатывает, значит она или в обрыве, либо замкнута. На многих авто на компрессоре стоит "термичка" и ток муфты идёт через неё.

- С байпасным клапаном. В этом случае ротор компрессора вращается постоянно независимо от сигналов управления. В схеме присутствует байпасный клапан, исходное состояяние которого открытое. При этом хладагент циркулирует внутри компрессора и в систему не идёт. После включения кондиционера на клапан подаётся ШИМ. Встречаются как плюсовые схемы, так и минусовые. Клапан подзакрывается и компрессор начинает гнать газ в систему. Достоинство данной схемы - гибкое включение и выключение компрессора без ударных нагрузок на механизм привода а также поддержание постоянного давления в напорной магистрали

Я все про диагностику этих компрессоров думаю. А чем из подручных средств можно проверить приходит ли ШИМ сигнал на клапон?(осцилографа нет) Как проверяется снятый с компрессора клапон?
И еще, получается в этих компрессорах, при прокручивании шкива рукой, он должен вращаться с некоторым усилием, поскольку поршневая группа постоянно вращается, если же усилия нет- можно диагностировать обрыв вала?

В лайвдате моторника будет параметр, характеризующий величину нагрузки на компрессор со стороны эбу в отношении управляющего клапана в амперах. В случае с мертвым компрессором ток управления будет порядка 0.840A при нулевой циркуляции хладагента. Видно и по диагнозе и амперметром. Как правило это группа ваг - дрова а не машины.

Я все про диагностику этих компрессоров думаю. А чем из подручных средств можно проверить приходит ли ШИМ сигнал на клапон?(осцилографа нет) Как проверяется снятый с компрессора клапон?
И еще, получается в этих компрессорах, при прокручивании шкива рукой, он должен вращаться с некоторым усилием, поскольку поршневая группа постоянно вращается, если же усилия нет- можно диагностировать обрыв вала?

Ну. ШИМ виден простым пробником, а вот, что касается проверки компрессора, то это не получится. Компрессоры эти не поршневого, а винтового типа, и в отсутствие газа нагрузки не будет абсолютно
