Лабораторный БП из компьютерного

Спасибо! Вот именно в этом и было сомнение.

Подумал еще немного, взвесил, и решил отказаться от них в пользу стрелочных.
Для БП используемом для зарядки АКБ, скорее всего, они - идеальное решение, но для стенда используемого для тестирования/ремонта ЭБУ все же лучшее стрелочные. Единственно в чем стрелочные проигрывают жк-шным - это размеры ими занимаемые на лицевой панели, во всем остальном сплошные преимущества. Никому свое мнение не навязываю, просто мой выбор.

В сети много схем переделки именно таких б/п.

Aндрей, я свои давно с Ебея купил. В основном для заряд АКБ вероятно буду пользовать, но и для питание какой нибудь електронику придеться. Защита по току и напряжение - хорошая штука. Относно преимущества те, или другие, можно и надо преценять индивидуально. Бь!стрь!е перемень! ЖК не отловят точно, т.е. стрелковой дает чут лучшая представа о произходящее, но ето вряд ли поможет для уменьшение их размер и механическая хрупкость. Кстати, как идея /ИМХО/, ничего не мешает сделать вь!водь! с шунта для подключение осцилла и будеть виднь! и самь!е короткие всплески тока. Все вопрос преценки хозяина...

В том вся и фишка,что принципиально они одинаковы,а схемотехника разная у всех,даже моих двух с виду одинаковых.Кто разбирается в этом конечно труда не составит переделать,а мои возможности только скопировать переделанную схему.На корпусах БП указана только мощность 200Вт и сделано в тайване,ни марки,ни модели, сделаны на 494 микросхеме.Много тогда рыл поиском,конечно схем множество,но наверное проще будет если ничего лишнего не выпаивать,а просто сделать регулировку по току ,т.к нужен как зарядник АКБ резервный,а лабораторный БП со всеми регулировками и защитами есть. Буду благодарен за любую дополнительную инфу.

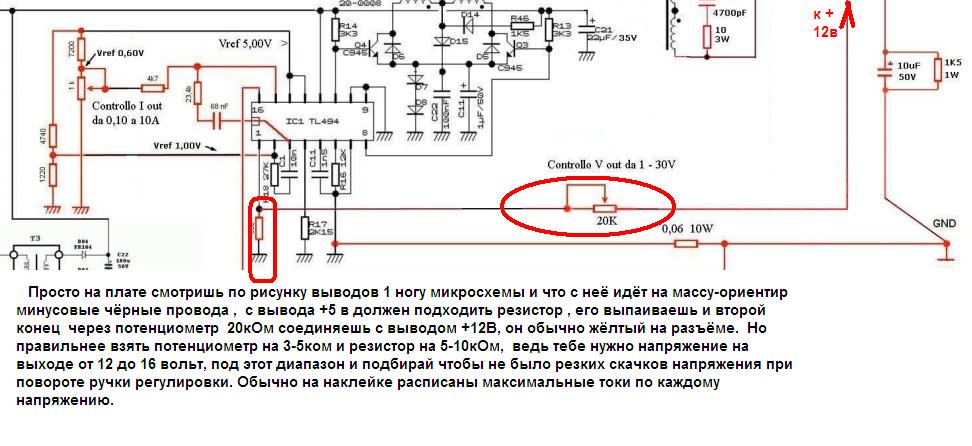

Выбор панельных измерителей, есть и варианты с отдельным питанием,т.е. измерительная схема питается по отдельной цепи. И ещё для Юры -регулировать выходное напряжение можно добавив потенциометр с дежурным резистором, в смысле минимальное сопротивление не ноль, а определённое минимальное значение, и максимальное ограничивается параллельно подключенным резистором. Просто если использовать готовый блок, то регулировать выходное напряжение от нуля и до максимума не получится, нужно задать разумный диапазон. Если очень хочется следить за стрелкой, то с шунта панельного измерителя просто вывести провода и к ним через настроечный резистор подключить микроамперметр, характер изменений не видимый на цифровом индикаторе можно смотреть на стрелочном. А напряжение лучше всё же цифровой индикатор покажет, точнее и наглядно.

Присоединённое изображение (нажмите для увеличения)

Шамиль Загидович,спасибо огромное! Как появится достаточно свободного времени обязательно попробую.

Возможно у вас б/п АТ, поискать схемы на них. И как всегда ув.Шамиль Загидович прав, не обязательно выпаивать все лишние детали, достаточно переделать цепи регулировки тока и напряжения.

Иногда рекомендации по переделке из нета бывают некорректны

Запустил на столе компьютерный БП, перемкнув зеленый с черным провода на ATX разъеме. На желтом проводе 11,85в. Нагружаю 12-вольтовый выход 10-ваттной лампой от габаритов шестерки, напряжение на выходе падает до 10,6 вольта. Ладно, думаю, БП косячный попался, беру из завалов другой, там на желтом проводе 11,2в, но от той же нагрузки в 1А падает на те же 1,2в.
Где обещанные 8А по току на стабилизированных 12в? Или условия проверки не правильные? Или у меня все БП дохлые?

Как отличить их визуально, АТ от АТХ ? Вот плата одного из 2х моих БП.

Присоединённое изображение (нажмите для увеличения)

Проще всего по разъему материнки, они разные.

У них (б/п) слежение за напряжением по 5вольтовому каналу. Нагрузите этот канал и на 12вольтовом напруга должна подняться. В основном суть переделок заключается в изменении канала слежения за напряжением.

Судя по фото, у вас АТХ.

Андрей Сергеич нет разъемов,отрезаны .Попробуйте по схеме Шамиль Загидовича нагрузить резистором ,выпаяв шунтирующий резюк с 1ноги 494. -"Судя по фото, у вас АТХ." спасибо !

Добавлю, что у AT блоков питания нет выхода 3.3В, у ATX есть, можно ориентироваться по надписям на плате.
