Лабораторный БП из компьютерного

yury74, походу я поспешил с выводами, всё таки АТ (провод PG оранжевого цвета, на АТХ он серый)

Cегодня открыл для себя казалось бы давно известное, но как-то не знакомое в техническом плане. - Это узел регулятора оборотов для шуруповёртов , - Наш Олег, гарантийщик из аккумуляторной мастерской был на радиорынке и для привода фрезы, которой они пользуются для разрезания корпусов АКБ, на радиорынке у торгующих запчастями для электроинструмента он за 300р купил такой регулятор , на 15ампер и есть вариант на 20 ампер, там транзистор был без радиатора. фактически заменяя МОСФЕТ на более мощный получаем бОльший рабочий ток. Он вставил регулятор в пластиковый корпус чтобы как педалью регулировать скорость вращения. Шим регулятор на 30 вольт с нажимным регулятором регулирует ток, не напряжение. Если контролировать напряжение, то оно меняется не с нуля, хотя вращение меняется очень плавно. Теперь он доволен, что руки при резке свободны и можно опреативно менять скорость при разных нагрузках. Очень подробное описание попадалось вплоть до рисунка лицевой панели и шкал индикаторов.
Слежение за напряжением довольно хорошо держит на контролируемм выходе, а на остальных просадка напряжения заметно сильнее. тем более частоты довольно высокие и диоды Шоттки имеют хоть и меньшее падение, но у дешовых комплектующих и параметры соответствующие.

У нас 470р в магазине,если что,то и реверс в комплекте.

По комп-блоку питания,лампа с фары 55Вт светит полным накалом также только с вкл зелёный на чёрный.АТХ.

Да,на плате нет выхода 3,3в. только PG - оранж.провод.Значит АТ, суть переделки по данной схеме та же ?

Да,на плате нет выхода 3,3в. только PG - оранж.провод.Значит АТ, суть переделки по данной схеме та же ?

Да, схема та же. Если хорошо поискать можно найти конкретно под АТ.

Нашел схему АТ.Только возник еще вопрос ,удалять нужно всю часть обведенную красным или только ту ,что обведена зеленым (связанную с "землей") ?

Присоединённое изображение (нажмите для увеличения)

переделка блока AT http://kazus.ru/forums/showthread.php?t=13071&page=2

Теперь на свежую голову все прояснилось и сам нашел ответ ,а то вчера начитался схем переделок и в голове на ночь глядя венигрет получился.Выпаиваем все ,что идет на 1 ногу 494 и впаиваем суммарно с переменником прим. 20кОм .Вечерком опробую с подключением АКБ и вольтамперметра.

Небольшой отчет о проделанном .Выпаивать все таки надо не все,нужно оставить резистор 4,7 кОм который идет с 1 ноги на землю,без него не работает.Суммарно заново добавленные резисторы (пост.+ перем.),так и есть 20 кОм, чтоб на выходе без нагрузки получилось 14,5в.При включенном БП подключаю к выходу - 14,5в фарную лампу 12в/45Вт,лампа не горит,блок сразу уходит в защиту,напр. на выходе падает до 2в.Отключаю БП от сети,жду пока напряжение на вольтметре упадет до нуля,включаю в сеть с уже предварительно подключенной к выходу той же лампочкой,она светит на полную(как положено).Напр. на выходе 14в ,ток 4.5А,через примерно 30сек,блок опять уходит в защиту или куда то там еще,не знай как назвать,короче все гаснет,на выходе опять те же 2в.Вычитал,что после подбора установленных резисторов нужно проверить напряжение относительно 1 и 7 ноги TL- 494 ,оно должно быть не менее 2в,но и не более 3в для стабильной работы .Все в норме,при 14,5в. на выходе без нагрузки между 1 и 7 - 2.5в.Пробовал убавлять выходное напр. до 12 в. все тоже самое.Еще один момент: При работе БП постоянно пищит,точнее издает хрипяще-свистящий звук,похожий как при плохом контакте вилки в раздолбанной сетевой розетке.Свистит независимо под нагрузкой или без.Предварительно перед переделкой проверял блок на исправность,подключая 21Вт/12в лампочку на +5в и ту же фарную 45Вт на +12в,на выходе 11,8в,свиста не было,был небольшой если включить БП в сеть с ненагруженным +5в выходом.Чего то ему не нравится.Левую часть схемы выложенную Stoianом и Шамилем Загидовичем (регулировки тока)не далал,может здесь собака зарыта?Забыл в начале написать АТ 200Вт,+12в/8А.

Ну, в общем то, на верном пути. Продолжай експериментом, читая рекомендации тем, которь!е прошли уже по ети грабли. Можно и уложить блок, другой - опь!т легко не даеться. /Я лично два дешовь!х угробил, пока понял, что чем дороже, тем легко получиться. Надо имет независимь! подвод 12в. для независимой подпитки 494.
Основное, определить, что важно. Например отключение обратной связи 12в. от вь!хода к 494, отключить все другие напряжения и т.д.
И самое- надо найти схему блока отвечающую на ту, с которой передель!ваем /или хотя довольно похожая/ и всегда стараться бь!ть наясно что делаем и что надо ожидать.

Т.е можно попытаться подать +14,5в через уже знакомые резисторы на 1 ногу 494 от независимого источника питания? Спалить не боюсь,все делается ради пробы и эксперимента.Если что еще один БП есть .

Т.е можно попытаться подать +14,5в через уже знакомые резисторы на 1 ногу 494

Нет. Имелось ввиду питание на 12 ногу и береться вот откуда:

Присоединённое изображение

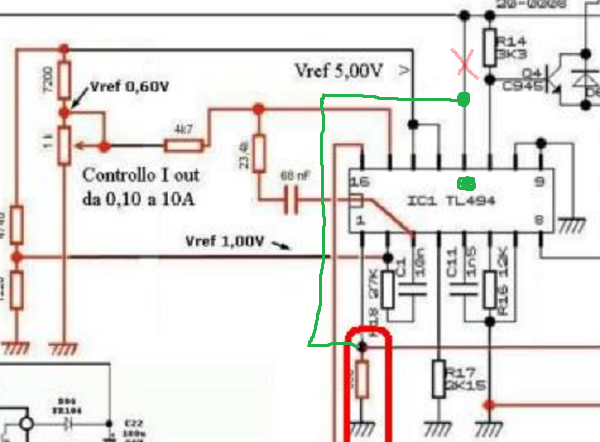

Stoian,Вы имеете ввиду это ?(дорисовано зеленым),а остальное что идет к 12 ноге отрезать?

Присоединённое изображение (нажмите для увеличения)

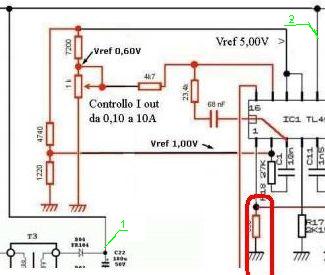

Нет, имею ввиду, что независимое питание береться с точку 1 и подаеться в точку 2 на ногу 12.

Присоединённое изображение

А являеться оно независимое, потому что уже убрали с вь!хода 12в к ногу 12/, которое будеть меняться и его через потенциметра подаем к т.1
Именуем независимое, потому что блок для его получения питаеться / отмеченно краснь!м/ прежде перемена, т.е постоянная величина напряжения.

Присоединённое изображение
