Токоизмерительные клещи

Пережить плавание нуля при использовании выхода на осциллограф можно, т.к. в этом случае нам важны относительные показания, и еще больше чем они форма токовой осциллограммы, тут вообще значения токов особого значения не имеют. Но при поиске утечек в десятые доли ампера без честных абсолютных показаний на ЖКИ не обойтись, и я уже склоняюсь к мнению что токовые клещи в бюджетном ценовом диапазоне это не умеют в принципе. А как заманчиво все представлялось в начале темы!

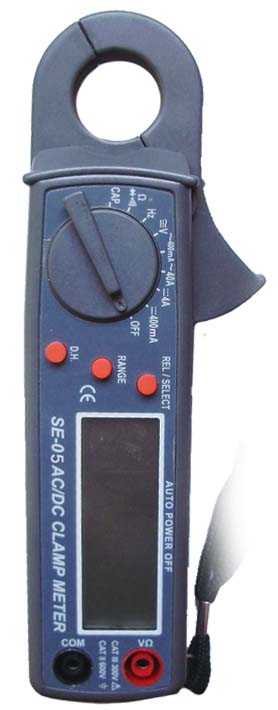

Нарыл в инете клещи с многообещающим названием "Leakage Clamp Meter ", модель SE-05 от производителя Kilter. Там на постоянном токе поддиапазоны 0,4А и 4А. Ждем отзывы.

Присоединённое изображение (нажмите для увеличения)

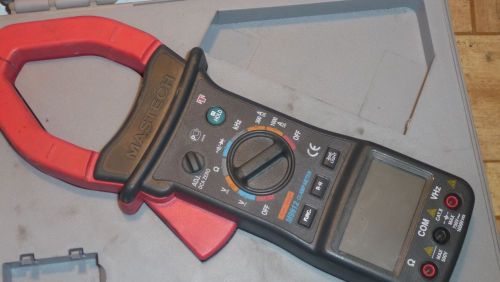

У меня такие. Андрей, на перекрестке Невская\Пархоменко есть магазин Электротовары, там в подвальчике большой выбор и заказать можно...

Присоединённое изображение

Дима, извини, но это "Гэ" мне и даром не нужно, у самого нечто похожее без дела валяется. Тему не читал что ли?

Это Г досталось "на халяву"... Так что... Приспособить к этой Г снятие сигнала на ПК....

если интересно,могу рассказать как сделать бесконт.датчик тока за копейки.
(наличие прямых рук обязятельно)

Конечно интересно.

1-й этап: нужно пойти к знакомому компьютерщику и выпросить дохлый
сидиром или дисковод, и ферритовое кольцо от БП или монитора диам.2-4 см.
(на этом этапе пива не жалеть!).
2. выковырять из сиди или дисковода 3-х фазный моторчик,на плате мотора
будет 3 датчика Холла(смд с 4-мя выводами).
3.разделить ферр. кольцо пополам (рекомендуют раскалывать,я пилил болгаркой),шлифануть торцы наждачкой(без фанатизма).

Сам так делал?
Там же д.б. обычные пороговые датчики, что там дорогим линейным то делать?

Зы. Надо будет проверить, с этими "материалами" проблем нету

Спасибо! А 4-й этап?

Подойдут ли автомобильные, с электронного зажигания?

Если я правильно понял,надо обхватить ферр. полукольцами токопроводяший провод.После чего,коснувшись до ферр.колец датчиком холла, снять показания.

Ели это так, то имеет ли значение какое кольцо мы применяем,ферритное или из трансформаторной стали?

Не так всё просто , в нормальных клещах постоянного тока на магнитопроводе стоит два линейных датчика Холла, видимо дифференциально подключенных к операционнику, ведь всегда имело место дрейфа нуля при измерении сигналов постоянного напряжения малых величин, поскольку трудно найти два одинаковых в плане температурных параметров элемента, даже изготовленных в одном корпусе и за один заход. Для переменки проблем таких нет, чем больше витков на магнитопроводе , тем выше выходной сигнал- вплоть до подачи сразу на выпрямитель ( у меня обычные японские клещи с минимальной чувствительностью 10 ампер на шкалу без усилителей и батареек питания) и измерительную головку, с постоянкой намного сложнее, и ферриты здесь не работают - мала магнитная проницаемость, она в 10-100 раз больше у пермаллоев и трансформаторного железа. И в Актакомовских ДС клещах навернка железо не простое, скорее всего ненасыщающееся, во всяком случае с намного более высокой величиной насыщения. У знакомого энергетика друзья подарили сварочник, которым варили электродом 4мм при весе трансформатора всего в несколько килограмм, при этом без перекуров на остывание по 20-30 минут непрерывно, только меняя электроды! С обычным железом такой транс весит в 5-7 раз тяжелей, никак не меньше 30 кг.

4.припаять тонкие проводки к Д.Х.,приклеить эпоксидкой д.х. к торцу
половинки кольца.полукольца вклеить в большой "крокодил".к крокодилу приклеить текстолитовую планочку,припаять проводки от Д.Х.к планочке.

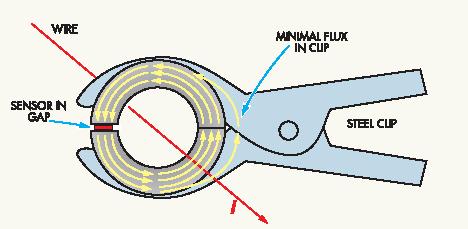

принцип сборки:

Присоединённое изображение

делал на макете. работало. фоток нет,но будут.
Д.Х.:

Присоединённое изображение

нет

так и есть, но нам хватит и одного.
при чем тут сварочник ?

не знаю. я делал с ферритом,на покупных ток.клещах - трансформаторное железо
