Токоизмерительные клещи

К Новому году мне подарили токоизмерительные клещи "ix", производства фирмы Постоловского. Свои первые впечатления я описал здесь http://injectorservice.com.ua/forum/viewtopic.php?f=1&t=2430
Если интересуют скрины осцилок, то я выложу.

Выкопаю темку

Озадачился токовыми клещами. АРРА-32 чего-то дороговато, да и в наличии не во всех инет-магазинах была.
Заказал у любимых китаез вот такой

http://www.aliexpress.com/product-fm/50069...holesalers.html


1700 с доставкой получилось. Пределы 2 - 80 А

Вот тут по самостоятельному изготовлению клещей
http://radiokot.ru/forum/viewtopic.php?f=3&t=25725&start=20

Хочу заказать вот такие:

http://www.izmer.ru/clamp-meter/Uni-T_4527...749_UT203.shtml


Ребята , часто ездят на радио рынок в Симферополе, и говорят что в продаже имеются именно такие.

Мне тоже нравится UT203.Давно к ним присматриваюсь.

У меня такие пашут. Хочу припомнить только, имет ввиду, что нижний обхват тока /40а/ потерял в машина, где ВВ кабеля оказались нулевом сопротивление. Лучше мультиком мерять сначало питание и если показания прь!гают, не рисковать клещам

А можно подробнее.
Что с ними нельзя мерить? Где надо быть осторожным , чтобы не спалить?
В инструкциях, в интернете, я вычитал что у этих токовых клещей есть защита. Более четырёхсот ампер , эта защита вроде должна срабатывать.

На форуме , кто- то писал , что хотел замерить ток зарядки генератора, и спалил клещи. Что-то было замкнуто с высоковольтными проводами кажется. Подробности я уже не помню.

Не вижу чего невнятного. Помехи от ВВ кабеля убивают датчики хола в измеритель тока. Мерял заряд генератора на обхвате 40а и помер етот обхват. Меряй дешовой мултик сначало напрежение заряда и если показания стоят стабильно, тогда подключай клещи

Благодарю!
Одним словом надо смотреть, что-бы провод в котором хотим замерить ток клещами, не касался высоковольтных проводов.

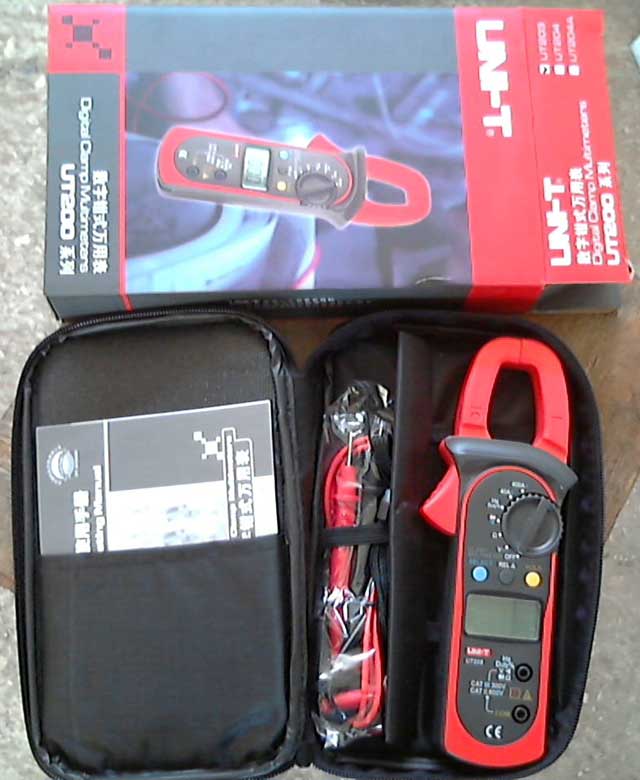

Привезли. В Симферополе на радио рынке он стоит 445 грн.
Ну и плюс за привоз.
Первые пробы показали что показания постоянно скачут до 0,2 Ампер. И в положении переключателя 40 Ампер , и в положении 400. Это конечно совсем мало.

Присоединённое изображение (нажмите для увеличения)

Мои поздравления, Эмир! Всегда на душе что-то такое-эдакое происходит когда дельный инструмент приобретаешь! Новые возможности!
Стройку закончу и наверно тоже клещишками обзаведусь, иногда весьма необходимы.

С приобретением. Средний бутончик поверх дисплея служит для нулирование прежде замера. После его нажатие, должно все на ноль сбросить и ничего не прь!гать.
A вот мое предостережение вь!полняй дословно. Нигде не писал о прикасание к ВВ провода. Там /в моторном/ ети деревяннь! ВВ кабеля излучают спектр хармоников, которь!е убивают клещи с разстояние.

Спасибо за поздравления!
Кстати , Андрей, с этим прибором можно увидеть пусковой ток стартера. Стрелочные приборы , из-за своей инертности , пусковой ток не успевают показывать. Если , например стартер при вращении двигателя потребляет ток где-то 120 Ампер, то пусковой превышает 200.

Спасибо! На ноль сбрасывает. Но во время замера тока немного скачет, до 0,2 Ампер.
Это было при проверке потребления тока фар и габаритов, при выключенном двигателе.
Но это была не критика прибора, наоборот я очень доволен точностью замеров.

Обязательно буду выполнять!

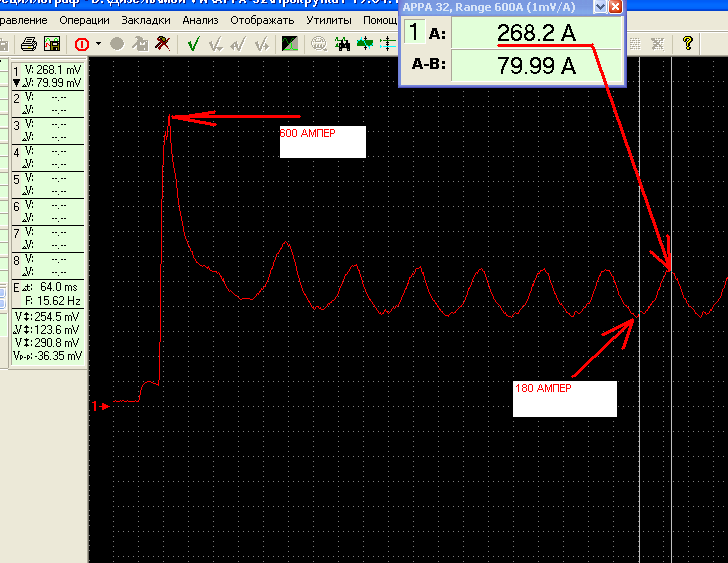

У меня на дизеле пусковой ток около 600А (6 цилиндров).
Так что предел 400А - маловат может быть (прокрутку увидит, а вот пик при пуске - не всегда)
Перед большим пиком виден небольшой горбик - это ток свечей накала.
Эмир - а выхода на осциллограф там похоже нету? Если нету - то это не есть хорошо, т.к. пики при стартёрной прокрутке можно и не успеть отследить.

Присоединённое изображение (нажмите для увеличения)

А вот совместная осциллограмма тока стартёра (АРРА-32) и сигнала пьезодатчика (ПД-6, одетого на топливную трубку 1ц. Тут похоже что в 4ц компрессия меньше чем в остальных.
Цена деления по горизонтали - 50мс/клетка. Так что без осциллографа это всё не уследишь. Так что если нет выхода на осцилл, то надо постараться его сделать как то.

Присоединённое изображение (нажмите для увеличения)

Кстати, вот вам всем ссылочка на вышеприведенные клещи.
Всего 38 баков с доставкой

http://www.dealextreme.com/p/uni-t-ut203-d...-400a-max-15220
