Имитация поездки на столе, или День Сурка для ЭБУ

Но всё свелось к более простому,и более практичному с точки зрения форумчан.

Ну да, к проверке ЭБУ.
Но такой стенд может пригодится в чиптюнинге, в плане проверки самого ЭБУ и конкретного ПО (софта) на адекватность работы на высоких оборотах. Относительно помочь понять, кто развалил мотор: чипунатор или моторист.

Я этого не говорил! Это кто-то предположил, домыслил ... и завертелось, закрутилось.
Что я говорил уже процитировали выше:

"Для чиптюнинга" не означает для откатки тюнинговых программ на столе, почему так кто-то решил спрашивайте не у меня. Если так интересно, то отвечу: для выяснения назначения калибровочных таблиц в прошивке. Если стенд поможет это сделать, то это будет решение задачи максимум, а не поможет, то ... буду использовать для ремонта ЭБУ, изучать логику по реакциям ЭБУ на уход сигналов датчиком от нормы и пр., это задача минимум.
Пока собираю комплектуху и параллельно варганю корпус. Обзавелся лабораторным БП на 3А (стрелочный), т.к. решил что в стенде не будет 220в. Потенциометры, гнезда, вилки, жк-индикаторы, светодиоды, клемники, тумблеры, что-то уже куплено, остальное едет из поднебесной.

Сигналы с реального автомобиля будет давать звуковуха из файла записанного через неё же. Скажу честно, не проверил что ЭБУ его примет, но почему-то уверен. Один на коленвал, второй по ситуации, смотря что в данный момент требуется. Встал вопрос об эмуляции катушек зажигания, далее по тексту темы, с интересом читаю.

Теперь понятно.
А для чего КЗ, чтоб в аварию не уходил? Или что то снимать с них надо? (момент искрообразования). Думаю, для этого сопротивление подойдёт.

Были такие мысли.

"для выяснения назначения калибровочных таблиц в прошивке" - даже в голову не пришло... это совсем другое дело!!!! отличная затея!!!

Ну да, мы же точно не знаем как ЭБУ отреагирует на ошибки по катушкам. Искрить он, конечно, не перестанет, а вот как эти ошибки отразятся на фактическом УОЗ можно только предполагать. Может и никак, но когда решаешь задачу со множеством неизвестных, то уменьшение их даже на одну штуку придает бодрости. Поставлю, для начала, сопротивления, дальше видно будет. Какого номинала? Тут уже надо оглядываться на мощность лабораторного БП.

Хорошо бы выяснить какой ток потребляет ЭБУ в реальных условиях на автомобиле.

Не думаю, что очень много. Ведь ИМ, обычно, отдельно запитываются.

Я бы сначала побольше (чем у КЗ) поставил. Если будет ругаться, можно уменьшить.

Я бы сначала побольше (чем у КЗ) поставил. Если будет ругаться, можно уменьшить.

Какой тип ЭБУ обсуждаем?
--------
Для записи сигналов датчиков можно попробовать тиMDR-i0016(25/36) сетевое устройство видеозаписи на открытой платформе.
http://www.mdrus.ru/_ld/0/99_Manual_MDR-i001.pdf
1.2 Возможности
 Запись 16/25/36 каналов сетевого видео (в зависимости от модели)
 Поддержка16/25/36звуковыхканалов
 Поддержка записи по расписанию с заданным разрешением и частотой кадров
 Различные параметры записи для непрерывной записи и записи по тревоге
 Поддержка DAS (до 4 внутренних дисков), NAS и SAN для хранения данных.
 Поддержка входа датчика и выхода реле 16/25/36 виртуальных каналов (назначение входа
датчика и реле камеры для виртуальных цифровых каналов входа и выхода NVR)
 Независимые операции, выполняемые локальным администратором и удаленными
пользователями
 MDR-i0016(25/36) поддерживает семь следующих одновременных операций:
1) локальная запись
2) локальный просмотр в реальном времени 3) локальное воспроизведение
4) сохранение данных на USB
5) сетевой просмотр в реальном времени 6) сетевое воспроизведение
7) сетевое резервное копирование

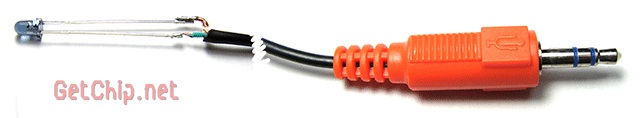

Для снятия сигналов с датчиков можно использовать вместо микро фона фотодиод как на фото



Присоединённое изображение (нажмите для увеличения)

Обсуждаем стенд , но в голове держу Delphi MT22.1. У него четыре ключа на индивидуальные катушки.
От имитатора ДПКВ с выхода com1 (программа алми) блок стартует, реле бензонасоса включает, правда ругается на "выход сигнала за пределы диапазона".

Как бы ещё обучения не запросил

Для ознакомления http://www.obdchina.com/mst9000-mst9000-20...ool-p-1530.html

Кстати, запросил.
