Учусь, Делаю платы сам

Стыдно признаться.Ни когда не делал этого.

Решил на старости лет освоить сей процесс.

Тем более время свободного море.

Пинки и нравоучения принимаю,но только по делу.

Вы про травление плат наверно? Или? Не совсем понятно.

Дело не мудрёное ........но кропотливое.В своё время и в хлорном железе и в медном купоросе травил, нормально получалось.

слоник Давайте сначала определимся что человек хочет. Возможно он немного другое имеет ввиду. Просто схемку. Летучкой даже.
Ответа конкретизирующего вопрос то не дождались.

Точно.Купил фольльгированный гетинаксс ,подобрал схеммки.Самое главное сам процесс. Кому не лень пояснитете.

выбрав схему, составлял топологию самой платы (раз 20 перепроверив всё).сверлил отверстия для выводов деталей и только потом (после сверловки и зачистки) рисовал сами дорожки.С последующщим травлением

Инфы очень много в нэте
http://ydoma.info/tehnologii-izgotovlenie-...atnyh-plat.html
вот например

Точно.Купил фольльгированный гетинаксс ,подобрал схеммки.Самое главное сам процесс.

Травление как раз никаких премудростей не имеет. Когда не было в продаже хлорного железа, травил раствором соляная кислота + перекись водорода + вода.

Перенос монтажной схемы на плату, вот где собака зарыта. Здесь технология зависит от количества необходимых плат. Для разовой задачи можно утюжную технологию применить, но и под неё руку нужно натренировать, с первого раза врядли получится. Я пользовался другим способом, наклеивал трафарет на плату, по трафарету сверлил отверстия, затем снимал трафарет и чертил линии между отверстиями. Затем рейсфедером от руки наносил лак (любой) по линиям. Получалось некрасиво, но для опытных образцов вполне годилось. Для массового коммерческого выпуска необходимо освоить фотопечать.

А вообще нудное дело, я его так и не полюбил, и как только нашел в Волгограде человека который готовит платы под заказ, то с радостью переложил эти хлопоты на него. Отсылаешь по почте файлик в формате .lay, через пару дней забираешь готовые платы.

утюжный метод- быстро, но тонкие подводы под ноги микросхем трудно получить.
для разового образца самое то. бумагу надо глянцевую!

еще из пленки можно вырезать на плоттере (или как его там) в типографии. результат видел- хорошо.

Хотел изготовить плату для светодиодной матрицы из SMD SMT plcc-2 1210 3528 RGB

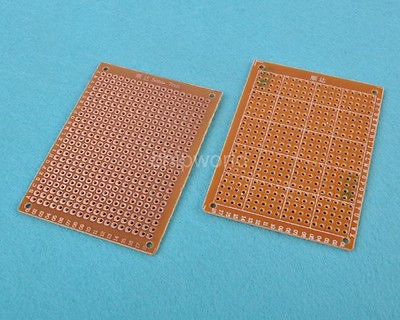

Не получилось ,пришлось собирать на макетной плате как на фото.
Утюжная технология,позволит изготовить плату для такой мелочеки,ширина площадок-0,77 мм 0,5 мм растояние между дорожками ?

Присоединённое изображение

Понимаю,что глупость.Но,охота,пуще неволи.Пока всё не пройду,не отступлюссь.Научусь,и заброшу.Но,вот сидит такая шальная мысль,ни чего поделать не могу.Пока был молодой,не до этого было.
Если,кто хочет посмеятся,присоеденяюсь.

позволит, но не на поток и не с первого раза.
я долго:
к утюгу привыкал,
подбирал бумагу, что б тонер хорошо от нее отлипал

и все-равно из трех одну плату выкидывал.
т.е. расход по гетинаксу : (

потом вообще забил на это дело.

Кажется,что сказал сам.
Соберешь безделушку,вроде работает а довести до товарного вида слабо.
http://youtu.be/mkD_KSMiIpo

Печатал рисунок платы на предвыборных листовках,бумага на них покрыта каким-то защитным слоем.Получается весьма не плохо.

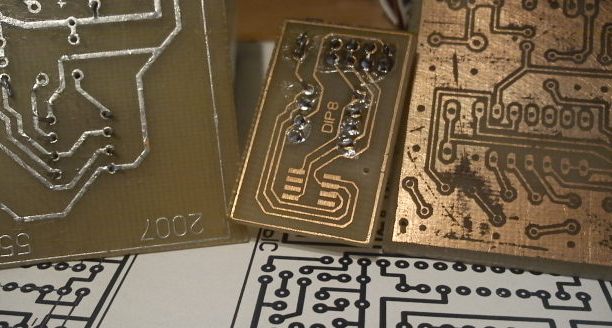

Вот что можно получить на выходе.Правую почти загубил,это к тому что не недо отвлекаться.

Это сообщение отредактировал naik23 - 12.08.2014 - 16:35

Присоединённое изображение (нажмите для увеличения)

Не одну сотню перетравил даавно.Делал так:
разрабатываешь плату на клетчатом листочке 1 к 1, затем оборачиваешь плату, кернишь, потом рисуешь, рисовал стержнем от ручки, подогреваешь и растягиваешь стержень, прелестная чертилка получается, потом , ротом засасываешь нитрокраску(не вкусная), дорожки получаются красивые, после высыхает, скальпелем корректируешь, наплывы и в азотную, на 5 минут, после, ацетоном, сверлишь, наждачкой , лудишь и вуаля.

Впоследствии отказался от сверлени, платы разрабатывал таким образом, шоб не сверлить.
Гетинакс-гуано, стеклотекстолит-вещь( не каждый).

Очень нравилось заниматься этим процессом, а ща просто нет время, катастрофиски.
