Вскрытие Bosch M798

[hash]

Еще не доводилось, поделитесь опытом кто делал. В сети подробностей не нахожу, только пугалки что "хуже чем 1797".
А вскрывать надо, клиент при откручивании плюсовой клеммы АКБ попал ключом на корпус ЭБУ.

[hash]

Открылось в общем-то не шибко трудно, сталкивался и похуже, но внутри пипец ...

[колдун]

Пипец в чём?

[hash]

Завтра фотку выложу.

[hash]

Вот что произошло от несоблюдения простого правила: при операциях по снятию-установке аккумулятора МАССУ АКБ СНИМАТЬ ПЕРВОЙ, ОДЕВАТЬ ПОСЛЕДНЕЙ. Всего-навсего гаечный ключ коснулся хвостом корпуса ЭБУ, при затягивании плюсовой клеммы.

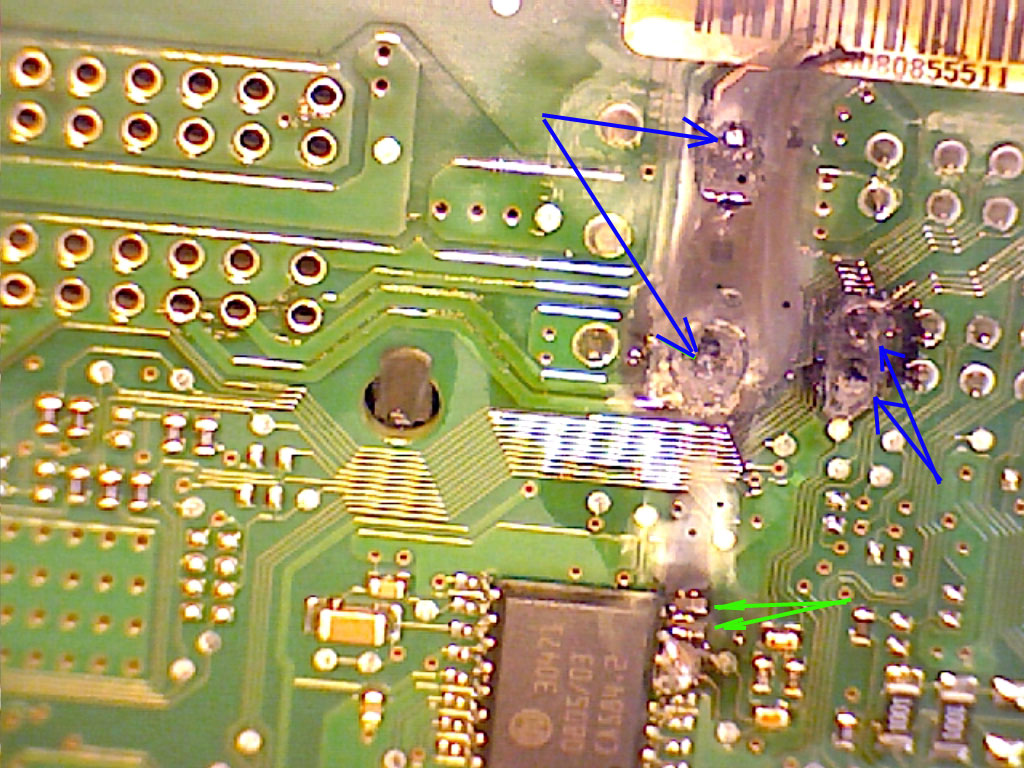

Штырьки отмеченные синими стрелками выгорели так, что оказались ниже уровня платы, само тело платы вокруг штырьков обуглилось и обсыпается при касании.
Припой с контактов стек вниз, и снес две ножки у микросхемы вместе с контактами на плате куда эти ножки были припаяны (зеленые стрелки). Капля осела ниже, перемкнув три ножки той же микросхемы (3047L).

Самое поразительное что ЭБУ даже в таком виде оказался работоспособен, клиент приехал своим ходом. Были ошибки по питанию блока, по каналу детонации. Вот этот факт немного осложнил работу в плане риска. Для ремонта потребовалось отделить не только тонкую крышку корпуса от платы, но и саму плату от нижней части корпуса. Первое получилось относительно легко, а вот отделить плату от нижней части корпуса при умеренных усилиях не удалось. Нагрев феном никак не помог в этом случае, термопаста стояла насмерть.

Присоединённое изображение (нажмите для увеличения)
