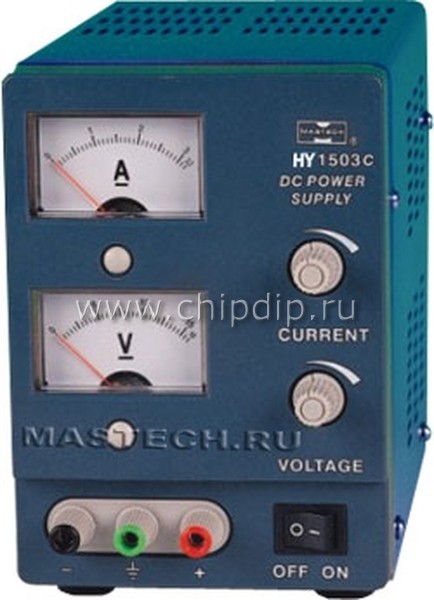

Источник питания Hy1503c

Объясните суть этого источника питания. Если это источник стабилизированного напряжения, то на хрена ему регулировка выходного тока? Насколько знаю, стабилизированный источник постоянного напряжения - это такой источник, который НЕ изменяет своего выходного напряжения в зависимости от нагрузки. Грубо говоря, если он держит 12в при потребляемом токе 0,5А, то он должен держать те же 12в и при токе 3А. Естественно рассматриваем идеальный источник, и в пределах возможностей заявленных изготовителем.

Например, при подключенной нагрузке и выставленном напряжении 12в ток потребления 0,5А (надеюсь он это показывает). Что произойдет если в этот момент я покручу регулировку тока в сторону 2А, нагрузка будет потреблять в 4 раза больший ток при том же напряжении? Но это же нонсенс.

Или потенциометр регулировки тока ему нужен для ограничения потребляемого тока? А может это вовсе не стабилизированный источник напряжения? Короче, я не разобрался.

Присоединённое изображение (нажмите для увеличения)

В названии пишется "лабораторный" источник питания. Что означает слово "лабораторный"? Знаю стабилизированный, знаю не стабилизированный, а какой смысл вкладывается в понятие ЛАБОРАТОРНЫЙ?

Описание БП приложил.

Присоединённый файл ( Кол-во скачиваний: 14 )
 DOC000270999.pdf

Андрей Сергеич,конечно я не дока в этом,но может поможет чем http://yarst.org/DazhengPS305D.htm Потенциометрами ограничивают ток,если вывернуть ручки до конца вправо,то ток или напряжение максимальны,согласно паспортным.Пользуюсь именно таким как на ссылке,очень нравится и ценник более чем демократичен.На этом сайте реклама магазинов есть,если что, снесите.

Лабораторный - значит для опытов Видел в сети как-то как схемы (вроде ноут мучили) на коротыш проверяют - задают ток/напряжение и вылавливают зону нагрева (ключ там какой на выходе).

Обычно по току либо ограничение, либо триггерная защита. Т.е. если нагрузка по напряжению способна потреблять 3 ампера, то регулируя ток можно ограничить потребление на определённом значении по току. На ютубе есть ролик по поиску КЗ на плате с помощью термобумаги для факсов, так вот там как раз лабораторный блок работает в режиме стабилизатора тока. http://www.youtube.com/watch?v=bQ4sJ0sJ4xw По ходу пояснений использования БП понятен принцип регулировки.
Автоматические зарядные устройства тоже могут быть со стабилизацией как тока, так и напряжения. К примеру зарядники при зарядке батарей типа GEL@AGM сначала работают в режиме стабилизации тока, а по мере зарядки когда напряжение на выходе достигает 14,7-14,8 вольт начинают стабилизировать напряжение.
Лабораторный блок должен иметь надёжную защиту по току, это помогает защитить полупроводники от пробоев, поскольку ток пробоя и перегрева перехода не может достигнуть недопустимых значений, а без этого процесс не доходит до необратимых последствий.

Тогда вопрос конкретно по Вашему БП, думаю ответ будет можно будет примерить и к Hy1503c: амперметр показывает текущее потребление тока нагрузкой, или работает только в режиме задатчика-ограничителя тока?

Амперметр показывает текущее потребление тока подключенной нагрузкой.

Это замечательно, но как практически происходит задание ограничения по току? Я подключил нагрузку, амперметр показывает текущее потребление, и тут я начинаю вращать крутилку тока... И что, амперметр перестает показывать текущий ток и мгновенно начинает слушаться крутилку? Или задание ограничений нужно сделать ДО подключения нагрузки?

P.S. Вопрос снят, прочитал ссылку до конца Задание ограничения по току производится через КЗ, а значит ДО подключения нагрузки.

Это сообщение отредактировал hash - 18.08.2014 - 22:49

Итак,включили БП ,задали ток максимальный 5А,напряжение выставили 12в.,подключили лампу 12в/21Вт.Индикатор тока показывает(допустим)2,1А ,индикатор напр. 12,0 в.Крутим левую крутилку ограничения тока влево"грубо",ток по индикатору падает 2.0-1.9-1.8 и т. д ,лампа начинает светить тусклей,а напр. остается 12,0 в.Если до конца ручку укрутить,то лампа погаснет совсем,а вот ,что при погасшей лампе индикатор напр.показывает не вспомню(БП на работе пока живет) .Можно плавно ток задать(подкорректировать) второй ручкой регулятора тока ,до сотых ампер. Как то так,если подробно надо,то завтра могу на работе его помучать .

Говоря конкретно, здесь надо конкретизировать ожидания с того прибора. Если смотреть ето:
Уровень пульсаций по току, мА ≤ 3
понапряжению, мВ ≤ 0,5
Коэффициент влияния нагрузки, % по току ≤0,2 + 5мА, по напряжению ≤0.01 + 5мВ
Коэффициент влияния напряжения питания, % по току ≤ 0.2 + 1 мА, понапряжению
≤0.01 + 1 мВ,
то клас прибора под 1%, т.е. можно присоединить к лабораторнь!х.
А если посмотреть на ето:
Выходные значения тока и напряжения контролируются на стрелочных
амперметре и вольтметре. Погрешность измерений составляет не более 2,5 %.
то клас далеко от заветнь! 1% для просоединение к лабораторнь!х.
Одним словом, по производство - лабораторнь!, по пласмента - торговь! и для достижение одинаковосьти, надо поменят отчета НА СООТВЕТСТВУЮЩЕГО КЛАСА. Кстати, если клас 2.5 по отчета устраивает, нет проблем, но ето похоже на случай, когда пользуем компютер, для счетной линейки. Вообще повь!шение класа стрелковь!х измерителей решался ограниченнь!х ресурсов, /удлинение, разтянутой скале, зеркальной вниз и т.д./
Лабораторнь!е приборь! пользуються для проверки технических средств измерение, а здесь случай кажеться не токой. Посколько помню, для контроля лабораторнь!х, надо имет образцовь!е приборь! с клас точносьти 0,4

Подобные источники питания используют мастера по ремонту сотовых и т.п аппаратов. Регулировка по току должна выполнять роль защиты, т.е при превышении заданного предела б*п отключится.

А если в том же эксперименте крутим амперную крутилку вправо? Лампа ведь ярче полного накала светить не станет, и потребляемый ток по амперметру останется тот же. Но мы крутим ... и получается что увеличиваем порог вслепую. Вот этот момент интересовал, когда задавал вопрос выше.

Если не трудно, проверьте, прав ли я, ну а остальные вопросы снимутся когда посылка приедет.

Для питания ремонтируемой автомобильной электроники, в том числе и для питания стенда тестирования ЭБУ ... который пока что в процессе сборки. Сотые доли ампера мне не важны, но короткие броски в ту, или иную сторону ЖК-индикатором не отловить, поэтому выбраны стрелочные, не говоря уже о наглядности показаний. Говорите что хотите, но физиологически естественнее стрелочные показания, т.к. цифровые требуют еще одной трансформации в голове.

Это сообщение отредактировал hash - 19.08.2014 - 09:27

Думаю, что прав.

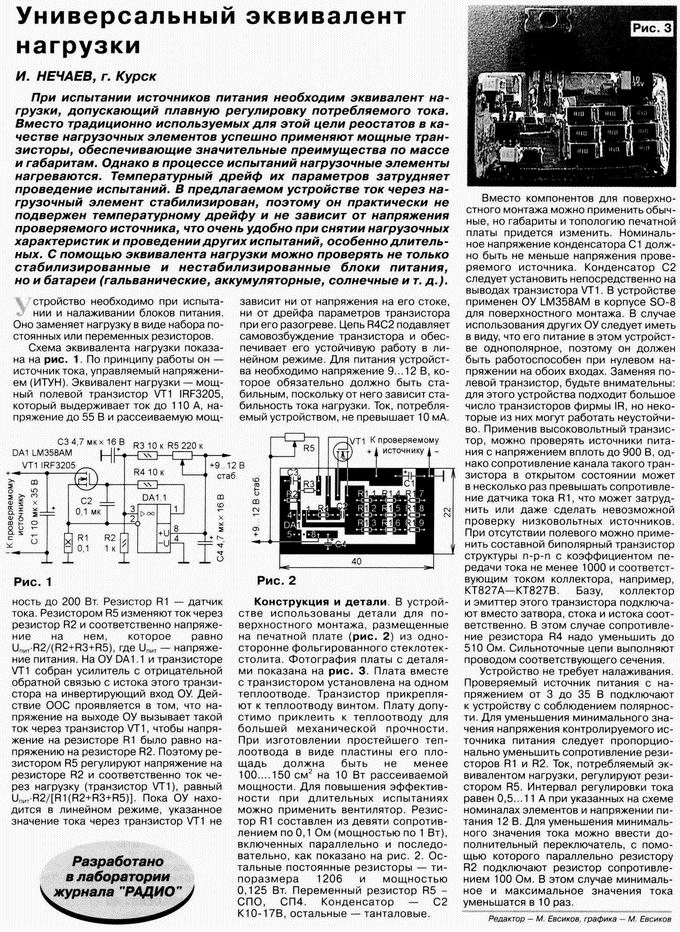

А вот как можно решить етот проблем:

Присоединённое изображение (нажмите для увеличения)

Именно так,как Вы и думаете.Ведь лампа больше тока чем ей нужно не возьмет, при определенном напряжении.Возьму БП на вечер домой,может еще что заинтересует,чем смогу...как говорится,да и у самого кой какие вопросы есть.
