Помогите подключить, Трех контактная кнопка

[Zihger]

Помогите собрать цепь!

Это сообщение отредактировал Zihger - 31.08.2014 - 17:37

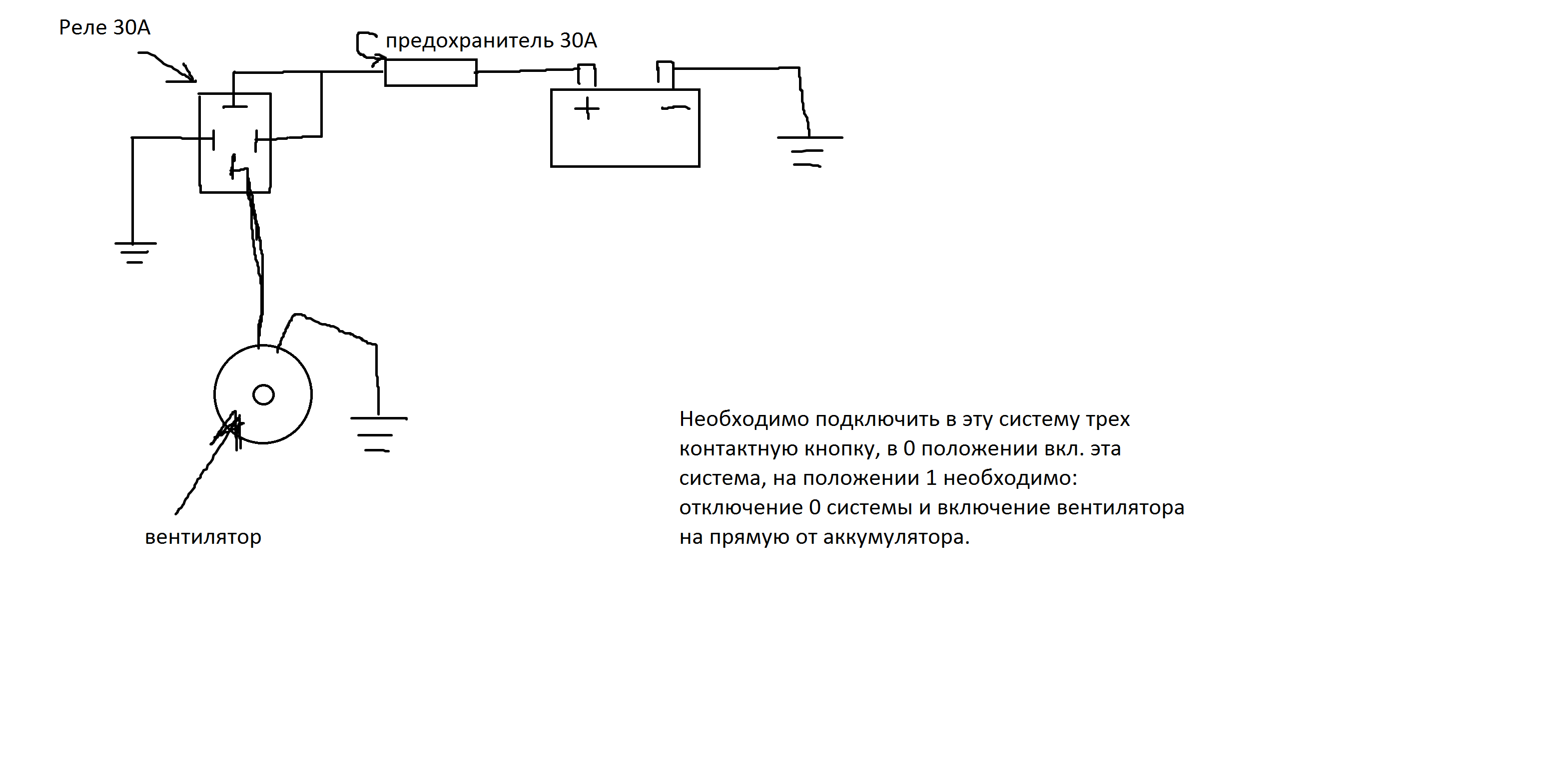

Присоединённое изображение (нажмите для увеличения)

[coon]

А по русски можно?
На этой схеме и так он будет постоянно включен.
Может подключение вентилятора подойдёт?

[picnic]

удалил

Это сообщение отредактировал picnic - 1.09.2014 - 08:28

[Zihger]

Так давайте по другому, тогда подскажите почему эта система не срабатывает, после 5 - 10 раз, включение вентилятора прекращается, принудительно включаю на аккумулятор включается сразу, после снижения температуры до рабочей 94С, соединяю вентилятор с системой указанной на картинке, все начинает работать!

[coon]

При всех исправных компонентах, если собрать как нарисовано, вентилятор будет работать пока не разрядится полностью АКБ.
Чтобы помогли, надо понять, что требуется. Чего пока не удаётся. А помогать по догадкам... Что за машина, штатная схема или полностью самопал? Так что извиняйте.

[Zihger]

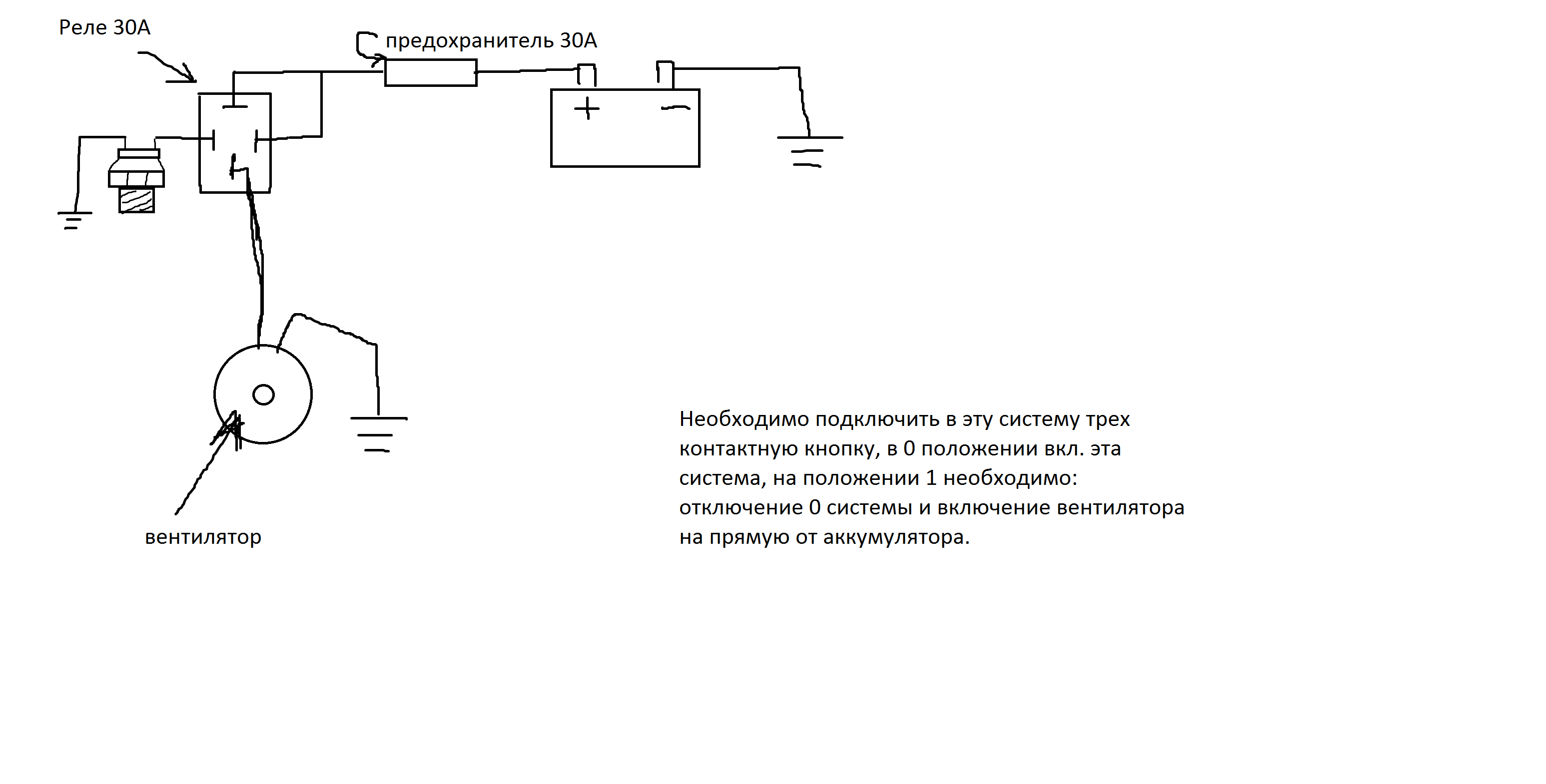

Ой, я извеняюсь перед реле датчик температуры, автомобиль 2109, эта схема видимо самопал прежнего хозяина.

Присоединённое изображение (нажмите для увеличения)

[yury74]

Датчик ,что вкручивается в радиатор(термовыключатель) под замену.Чтобы включать карлсон принудительно,подключить кнопку параллельно датчику.

[Zihger]

Датчик уже 2, а обратку не пойдет?на вентиляторе то всего 2 провода?

[yury74]

Да,как трудно то блиннн ! Может проще к мало -мальски знающим обратиться? Поймите и не обижайтесь,но очень непросто "в угадай не знаю что" ответ объективный дать.
