Mercedes Benz Sprinter 906 3.0d 318 Cdi, Нужна схема модуля свечей накала

[evgen58]

Загадка кроется скорее всего в этом блоке управления накалом.У двух ключей отвалились вывода.На будущее если кто встретит(эти тонкие волоски АЛЮМИНЬ)Контакты к стати тоже из непонятного металла.ФТКА справилась с задачей.
Фото не мое,но идентично. http://screentool.net/54172d06e07d8ef412d49f45
Рекомендуют сделать вот так.Что скажите? http://screentool.net/54173034032a9b991347c66a

[Stoian]

Eсли раз получилось, можно попробовать и второй.
Моя рекомендация, легко прижимать проводки к основе, пока паяем, чтоб не получился междиннь! провод из припоя. Там можно греть при большие токи.

[evgen58]

Чтобы не плодить другую тему спрошу сдесь.Короче клиент согласился на усиление контактов и тут кажись я хапнул гемора.

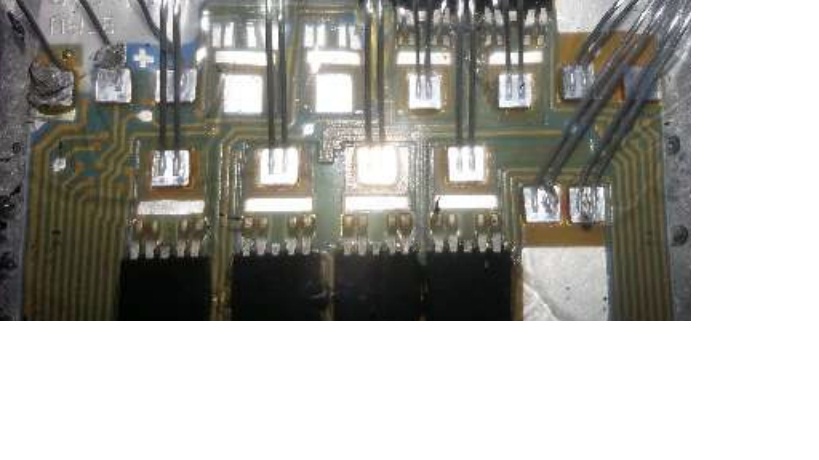

Контакты которые находятся на самой керамической плате не лудяться ни чем.Предпологаю что керамика обработана серебром.Как это определить?И что делать?

Присоединённое изображение (нажмите для увеличения)

[Андреи81]

Здраствуйте,не стал создавать тему.Возможно выглядит тупым.
Вопрос если на пятицилиндровый двигатель спринтера поставить реле от четырех цилиндрового будет ли оно работать,про то что пятая свеча не будет это и так понятно.
Старое реле отсутствует,само реле управляется с эбу,есть б.у. реле на четыре вывода(я думал что они все штатно на шесть идут_),поставил в результате реле накала работает секунд 60(ДТОЖ нормальный),то ли из-за откровенно левого реле накала,то ли из за несоответствия,само реле разобрал перемычки в норме,свечи тоже. По внешнему виду под АКБ проводка не гнилая.Лампа при вкл. зажигания загорается и гаснет,при заводке загорается и продолжает до выкл. реле.
Само реле накала свечей стоит у нас не мало,так его еще надо заказывать.
P.S. интересная фигня с лампой индикатора работы свечей на приборке,должна стоять лампа 1,5W,их у нас нет,когда ставил установил на 2.0W(других не продаётся),ПЕРЕСТАЛА ЗАГОРАТСЯ!!!,пришлось искать б.у.загорелась,если в следующий раз при замене такое попадется поставить диодную или впаять сопротивление в приборку?

Это сообщение отредактировал Андреи81 - 5.11.2016 - 06:07

[coon]

А если в параллель одной из свечей поставить реле? Пусть 5-ая будет без контроля, зато будет работать.

[Андреи81]

Да эту проблему решить не вопрос,место в разьеме реле под ещё один пин есть,впаять туда "папку" не проблема,вопрос в том пойдет ли четырех-свечное реле на пятицилиндровое авто или авто как-то узнвёт что это реле на четыре горшка,и поэтому реле не выключается с минуту,управляет то реле свечами не напрямую а через приборку/ЭБУ,или я чего не понял?...
