Регулятор генератора 4021.3701000-27, Как подключить генератор 4021.3701000-27

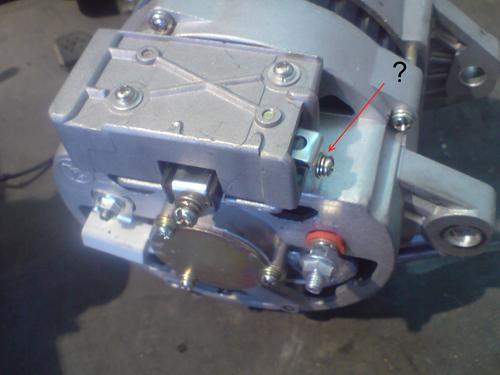

Блин, туплю, но не знаю чего подключить на сей контакт. Диод ли, лампочку??
Случилось, что поздно вечером этот с магазина генератор не дал заряд. Этот контакт увидел после демонтажа гены. Разбираться было некогда, на старой заменил щетки, машина ушла, увозя новую гену на сдачу в магазин. Видел еще на одной буханке, не подключен, но исправно работает (может заменено не что-то традиционное)

Это сообщение отредактировал Petrovich62 - 26.10.2014 - 17:45

Присоединённое изображение

Тоже не сообразил) Прогулялся по сети. Но это для 4201.3771. Вот так оно:
(ссыль на статью https://www.drive2.ru/l/796282 )

Это сообщение отредактировал DaleDellian - 26.10.2014 - 18:40

Присоединённое изображение (нажмите для увеличения)

Да, но в этом случае центр звезды присутвует, подошла бы контрольная лампочка. Хотелось бы знать "ПРАВИЛО". А так, будет объект и время, поэкперментируем.

На находящейся там внутри этой железной коробочки интегралке,\бывают клемы Б-батарея + ; В-включатель зажигания +,ну и Ш.В этом случае как описано,так и подключить.А бывают две клемы В (и Ш естественно),эти В внутри между собой соединены,и запитывая одну от замка зажигания,запитывается вторая,это Вы и видели на буханке у которой клема была пустая. Если есть дополнительное трио диодов,то на эту клему контрольная лампа зарядки(для начального возбуждения и естественно на трио.

давненько не видел таких)) но помню что и "интегралки" в них установленные отличаются(кажется там буквенный "индекс" отличия) есть управление по + есть по - есть "распин" разный (могу где-то ошибиться , сам всегда посылал человека за "точно-такой-же" и проверял всегда перед установкой (много брака) а для проверки на интегралках всё расписано+-шунт.... ) Удачи))

Что там может быть и как ОНО включается мне известно,

Согласен на все 100, по этому и спрашиваю правильный ответ. А открыть хотя бы интегралку, в магазине не дадут, либо сразу пролет с гарантией.
