проверка генератора бош., схема подключения

всем привет.подскажите.генератор бош 0 124 555 014 .куда чего надо подать чтоб его проверить.там разъем на 5 пинов.подаю вро-де бы все правильно но не работает.а на авто все нормально.не могу понять чего я ему не додаю?

Это сообщение отредактировал павелл - 20.01.2015 - 23:36

В разъёме 15=24в,S=24в и L-через лампочку 24в .Также на силовой +B =24в. минус на корпус .

Вот.

Присоединённый файл ( Кол-во скачиваний: 124 )
 img.php

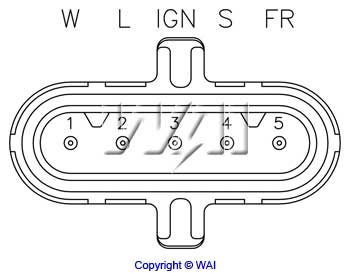

Примерно как то так

Присоединённое изображение

вот черт побери.я так все и делал но не пошел почемуто.
через лампочку на щетку кратковременно подал плюс тогда пошел.но лампочка не потухла.
спасибо конечно.я так и раньше проверял но с этим генератором не получилось.
в этом вся и фишка-что не понятно.

Это сообщение отредактировал павелл - 22.01.2015 - 09:29

L через лампу +24v, IGN +24v и все должно работать,если реле живое.

Так и должно быть. Если в каталоге внимательно посмотрите на регулятор IB5300 то увидите параметр Vset=25.5 вольт(не 28!!!) , т.е. без управления генератор будет выдавать это напряжение. Вот его-то Вы и не заметили, а на машине все работает нормально.

я и раньше проверял генераторы лампочка и один плюс.все как было сказано.и всегда получалось. а в этот раз ни как. .и второй плюс подавал и все равно не получилось .

Похоже вы не читаете, а только пишете. Уже давно все в курсе как Вы раньше проверяли. Напишите что-ли какое напряжение получается на генераторе при проверке "как и раньше".

28-29в.давал генератор. 9 вольт кратковременно для запуска.и все получалось с разными генераторами.разъем знаю.подключал не раз.все получалось а в этот раз ни как.спасибо за всю информацию но я это знал .но в за этот случай я подумал что наверно не все знаю.

Это сообщение отредактировал павелл - 26.01.2015 - 20:56
