Mb Vito 2004 схема зарядки?| karel |
Дата 1.10.2015 - 13:57
|
  Карелия Кондопога Профиль Группа: Старики Сообщений: 3036 Пользователь №: 6 На форуме с: 6.05.2004 Имеет предупреждений: (0%)   |
639 кузов 111 мотор. На маленьком разъеме 2 контакта, на которых потенциал порядка 8 вольт. Пробник не загорается. Что это за вывода, и куда они идут? |

|
| submehanic |
Дата 1.10.2015 - 14:22
|
 Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%) |
|
|
|
| karel |
Дата 1.10.2015 - 14:35
|
|
Карелия Кондопога Профиль Группа: Старики Сообщений: 3036 Пользователь №: 6 На форуме с: 6.05.2004 Имеет предупреждений: (0%) |

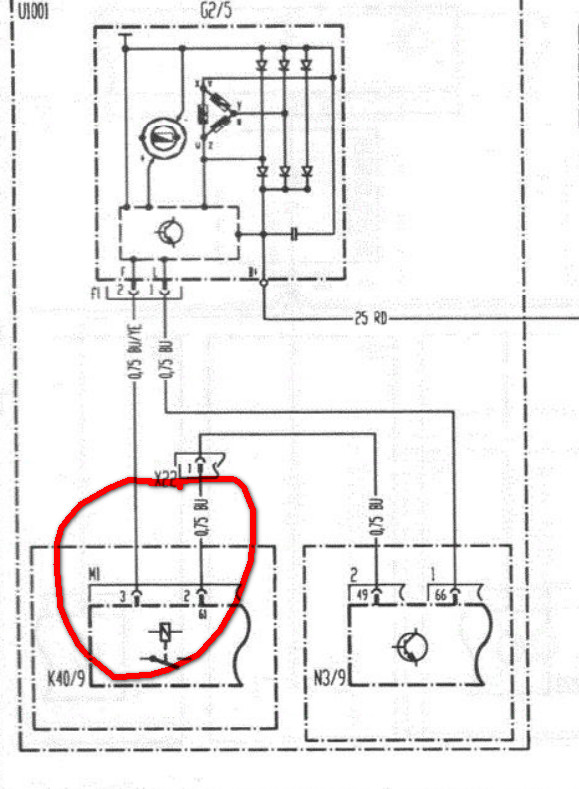

Все равно непонятно что должно быть на М1 3 пин!? Проследил по схеме блока-он идет разъем С1 12 пин. А дальше куда? Что то мне подсказывает, что там должно быть опорное напряжение!? Присоединённое изображение (нажмите для увеличения)  |
|
|
| submehanic |
Дата 1.10.2015 - 16:25
|
||
|
Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%) |

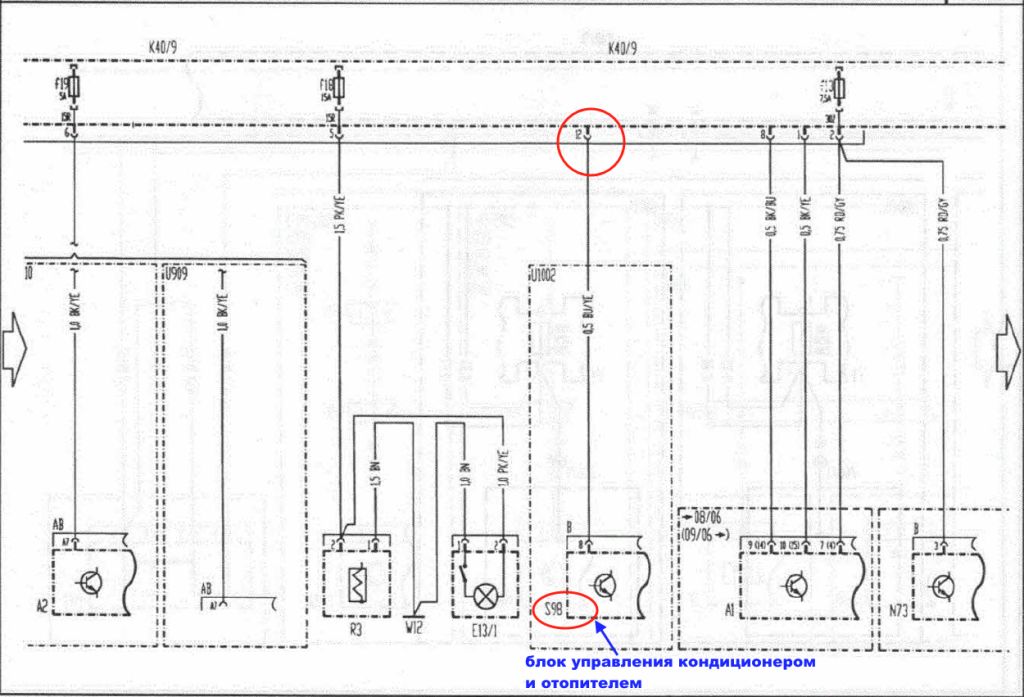

Блин, наладчики на час тернет рубанули  . Присоединённое изображение (нажмите для увеличения)  |
||
|
|
| karel |
Дата 1.10.2015 - 17:25
|
|
Карелия Кондопога Профиль Группа: Старики Сообщений: 3036 Пользователь №: 6 На форуме с: 6.05.2004 Имеет предупреждений: (0%) |
|
|
|
| submehanic |
Дата 1.10.2015 - 17:40
|
||
|
Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%) |

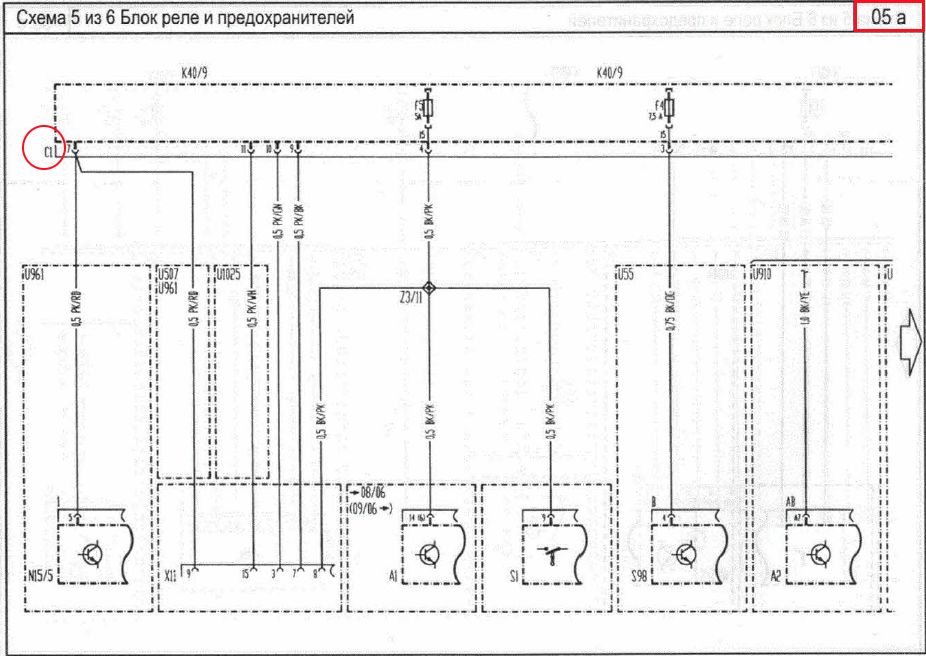

... Присоединённое изображение (нажмите для увеличения)  |
||
|
|
| submehanic |
Дата 1.10.2015 - 17:40
|
|
Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%) |

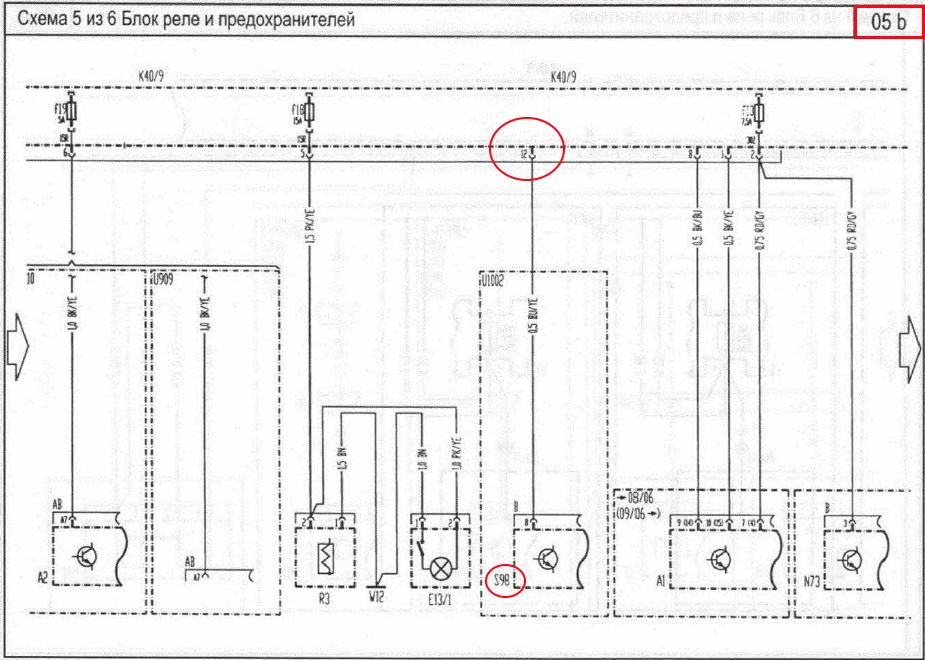

Присоединённое изображение (нажмите для увеличения)  |
|
|
