Помогите определить радиодетальку, Занялся ревизией всякого-такого...

Просто вторые мощнее,так можно но не наоборот.

Ух... классно! Andi, если не трудно выложить я бы не отказался! 700 мб как удобнее? Через Яндекс-диск? Хорошо что и рисунки корпусов есть!

У меня куда-то диск ДВД "зашился" с резервными копиями (еще в 2010г писал). Там что-то было по радиоэлектронике. Если отыщется (и рабочий) и будет что интересного - поделюсь.

Хорошо, скопирую диск и дам ссылку

смотри

https://yadi.sk/d/neaIxUGNjpe53

Скачивай

Заранее спасибо! Жду...

Есть. Скачал. Теперь программку под расширение осталось подобрать. Спасибо еще раз!

Это сообщение отредактировал Андрей - 19.10.2015 - 12:07

Вот по транзисторам,там же можно подобрать по современнее

http://rutracker.org/forum/viewtopic.php?t=2355755

Но стОит только выкинуть, вскоре обязательно что нибудь понадобится.
Тоже проверено.

Согласен.

Маркировка транзисторов дело трудоёмкое, наши призводители для радиозаводов делали сокращённую маркировку, или квадратики, треугольники ,ромбики и сочетания этих значков. В коробках всегда вкладыш , без которого можно долго гадать и искать . Так же маркировали цветными точками, ну к примеру дарлингтоны КТ972 А маркировался одним прямоугольником, 972Б двумя прямоугольниками под углом 90градусов. Комплементарный ему КТ973А маркировался квадратиком, Б двумя квадратиками . Они кстати очень хорошо заменяют те же 814 и 815, у которых Н21 (усиление) маловато, а у дарлингтонов на 1-2 порядка он выше , что даёт бОльшие коэффициенты стабилизации, а также лучшее насыщение для ключей и меньшие потери по падению напряжения на открытом транзисторе. В своё время собирал и подшивал в папку паспорта и РТМ на транзисторы, с помощью этой папки покопавшись можно было найти по маркировке тип и параметры транзисторов, но по большому счёту это бардак, из-за экономии на маркировке.

то Андрей закачиваю ещё один справочник само распаковывающейся,
https://yadi.sk/d/IEB3cJmEjr4LQ

Закачал! Спасибо! Теперь вечера будут более заполнены
Кстати, не ожидал, что, если В ИНТЕРЕС, то возня с этой электроникой просто оздоровительный "релакс"... хорошо отвлекает и перенастраивает (особенно когда что-то вдруг ЗАРАБОТАЕТ)

Эх..., где мои 17 лет...

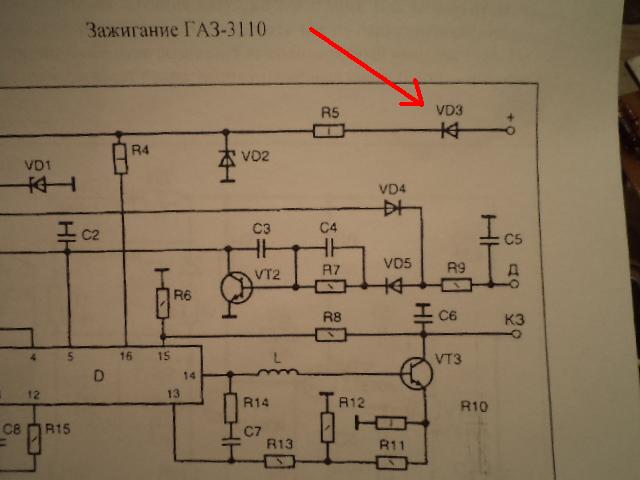

Так..., еще вопросик появился. Дошли руки до негодных "Волговских" коммутаторов. И вот, не могу определиться с деталюшкой на плюсе, хотя по схеме до резистора там диод VD3...
Схема вроде для коммутатора 131.3734 и понятно что все это относительно. Производители тех коммутаторов разные... и схемотехника соответственно.
Вот схема.

Присоединённое изображение (нажмите для увеличения)

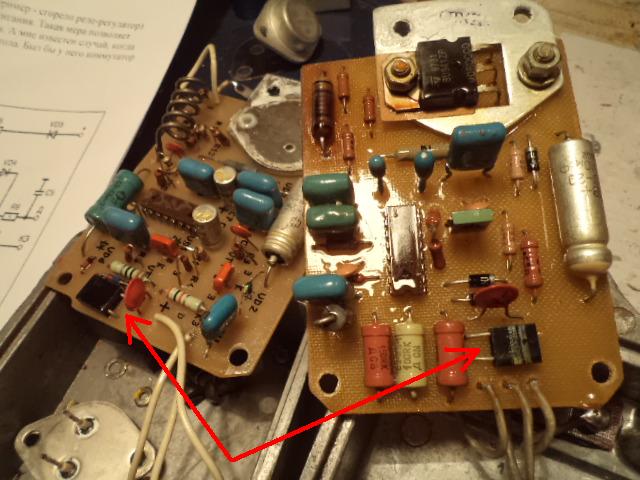

Два разных коммутатора 131.3734 с разной схемой на микросхеме КС1055ХП1.

Присоединённое изображение (нажмите для увеличения)

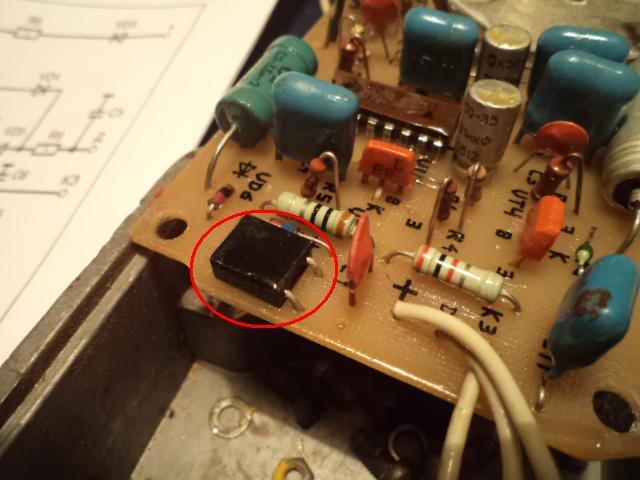

И та деталюшка поближе. На стабилитрон (типа КС) не похоже (и схема включения не подходит), вход закрывать конденсатором здесь не нужно... Маркировок никаких вообще если только не те две полоски белой краской на правой плате? Что за деталька? Просветите пожалуйста.
Да, в одну сторону, по ногам закрыто, в другую звонится порядка 700 кОм.

Присоединённое изображение (нажмите для увеличения)

А что на плате написано рядом с элементом?

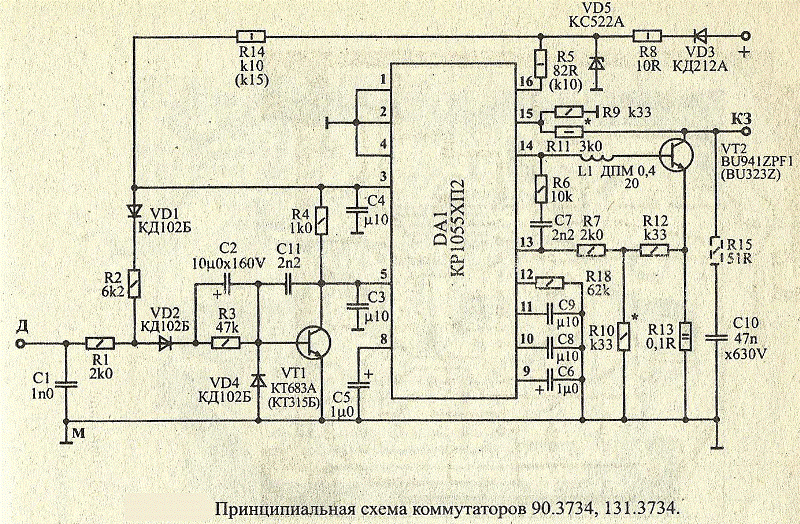

Все, ребята, спасибо! Нашел! Это дифузионный кремниевый диод КД212А. Нашел таки схему с описанием деталек.

Присоединённое изображение (нажмите для увеличения)
