продолжаем эксперименты!

я взял резистор на 4кОм и последовательно соединил переменный на 10 кОм, включил в разрез, при снижении сопротивления с 14 до 7.6 подсветка резко меняется с 10% на 80% ,увеличивая сопротивление до 8.6 кОм происходит обратное, плавности не наблюдается

судя по фото






реостат имеет цифровой выход для MICOM ((((

Никогда ещё Штирлиц не был так близок к провалу....

Выражение - делитель напряжения знакомо?

jorala Вам наверно нужно заглянуть сюда https://solaris-club.net/forum/showthread.php?t=2002&page=24

мы легких путей не ищим! я от туда! но там уровень отрежь-прикрути поэтому я напрямки к вам богам автоэлектрики!

делитель напряжения - я так понял имеет три контакта , 1- масса,2- выход,3 - куда? помогите рассчитать делить по моим данным сопративлений

Это сообщение отредактировал jorala - 20.03.2017 - 20:45

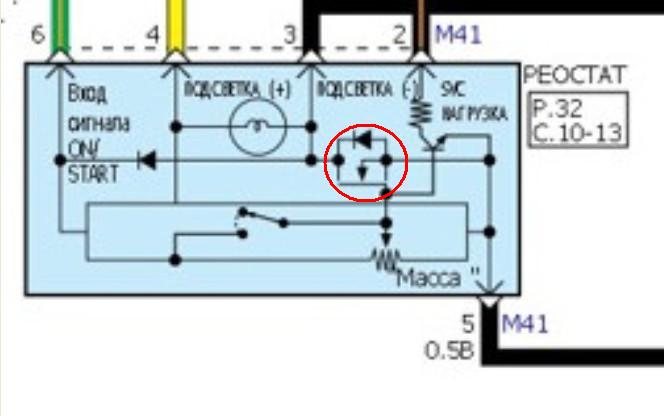

Смотрите схему.

Как я понял , в штатном реостате стоит переменный резистор одно плечо на массе второе на +12v, получается что перезав 14.2 я сделал аналог подачи +12v так как напряжение на чёрном проводе 2 стало равно нолю относительно жёлтого 6? Следовательно на MICOM можно и плюс подавать?

Так я с Вами всю схемотехнику изучу)

Самое простое- добавить эмиттерный повторитель, тогда и потенциометр можно взять хоть любой СП3 от 10 и до 100ком, транзистор увеличит нагрузочную способность. Транзистор любой Дарлингтон на токи до 1-2 ампер, с коэффициентом усиления более 1000. Это м.б КТ972 или его аналог. тогда плавность должна наблюдаться во всём диапазоне. Лень рисовать, опишу словами ,коллектор на плюсовой конец реостата, базу на движок потенциометра, а чёрно жёлтый провод сажаем на эмиттер. Если что, можно попробовать и КТ973, но тогда коллектор сажаем на минус а остальное так же. Тут важно знать какой сигнал нужен МICOM-у можно или посмотреть практически , или сделать комплементарный эмиттерный повторитель. Т.е. базы транзисторов соединяем на движок потенциометра, коллекторы на + и - согласно проводимости, а эмиттеры соединить на чёрно желтый ,или вроде чёрно-оранжевый. У такого повторителя эквивалентное выходное сопротивление в единицы - десятки Ом. можно даже лампочку на 3-5 ватт подключить, будет держать напряжение и регулировать яркость и напряжение, повторяя напряжение на базах.

Могу ошибаться конечно, но MICOM управляет подсветкой исходя из разности напряжения в двух каналах. Что-то вроде дифференциального компаратора. Производителю конечно проще задать условия для некоторого снижения напряжения подсветки исключив "реостат", но смоделировать "вручную" при таких тонкостях какой-то параметр на выходе с MICOM - мероприятие весьма отважное.
Вы, бы... эт... соединили бы обратно все провода... дело в том что скоро лето, солнышко на приборку начнет греть ярче через лобовое... и то что сейчас MICOM еще "терпит", то в более теплых условиях может может привести к его поломке.

К этому и стремимся. Лучше научить думать, чем дать готовое решение.

В принципе по топологии печатки видно, что условная схема не соответствует действительности, на плате выход на MICOM c малого транзистора и вывод его коллектора через 430 ом идёт на 2 ногу. Т.е реостат через транзистор подаёт управляющий потенциал на MICOM . Почему говорю что схема упрощена, потому что на плате виден 8 ногий чип, (Или операционник или компаратор -маркировка не видна, а возможно это МОСФЕТ- обвёл красным кружком транзистор в ТО-220) корпусе напряжение поступает на светодиод, который подсвечивает лимб реостата голубым светодиодом, перестраховались, там ток менее 20 ма, и вполне могли поставить мелкий транзистор. Была бы плата снята с обеих сторон с хорошим разрешением, можно было бы от безделья составить схемку, но смысла не вижу, Штатное есть штатное, и всё самопальное обойдётся дороже, особенно если делать в хорошем дизайне. Затраченное время можно использовать по назначению - заработать деньги тем,чем вы профессионально занимаетесь.

Присоединённое изображение (нажмите для увеличения)

Тут видно лучше https://www.drive2.ru/l/6782715/ KIA 393P.

Не нашёл где видно KIA393? Ну ну так то это клон LM393 двойного компаратора, вот только не понятно без схемы смысл его применения? Осциллографом не догадался посмотреть форму сигнала, неужели они ШИМ таким образом создают на управление MICOM ? Извращенцы. Любопытство заставляет делать кучу лишних действий, абсолютно бесполезных, но непонятные нюансы грузят мозг. Или всё же заглянуть осциллографом, чтобы спать спокойно...

На фотографии где крокодильчики,правда только под определенным углом.

Народ! ... Простите в самопалы в последнее время стараюсь не лезть ... потом ещё и виноват .... бываю . Но просмотрев в очередной раз тему хочу задать вопрос : об чём собственно палки копья ломаются? Схема управления по ШИМ на 555-й , мощность ключика выходного от нагрузки , с обраткой по габаритам через 5-ю ногу 555-й с поправкой в параллель в шунтирующим ключиком ещё и фоторезючком с кондёром и диодом , для исключения резкого мигания подсветки( режим трасса) ...

Золотые слова!

хотелось изобрести простой и дешевый велосипед но видать не судьба(
по сути сама штатная одноразовая крутилка мне ненужна была изначально, просто хотелось снизить яркость ночного режима с 80% до 60% ,изначально была мысля что этот порог задан не корректно ,то ли прописан в прошивке то ли на аналоговом уровне , но как Вы подсказали в MICOM особо не попрограмируешь!

Вердикт : последние вечера езжу на перерезе -10% яркости,логически беды не должно быть а там посмотрим , сильно ущербно себя не чувствую, гораздо ущербней было с 80% , сравнимо с тем что вместо приборной панели экран монитора и ты пытаешься разглядеть дорогу через яркостный свет цифр тахометра и спидометра , придется смерится и как все выписывать и допиливать грёбаный штатный реостат, а так хотелось стать Гагариным
