Яркость подсветки панели приборов Solaris, Регулировка яркости подсветки панели Sol

Цвет подсветки панели,какой???

бело-синий

вот на тюбе кто то снял, руки поотрывал бы монтажору

https://www.youtube.com/watch?v=4dHEgRRAd6E

Это сообщение отредактировал jorala - 21.03.2017 - 20:32

Синий цвет мешать глазам не может,значит мешает белый. С помошью светодиодов это легко можно решить,осталось выбрать цвет.
Белый цвет на тойотах встречается в спокойно оранжевом оттенке. Ехал я сам лично ночью и панелька мне не мешала вообще.
Либо можно сделать как на миц.галант,там вся подсветка синяя,и я ее очень редко убавляю.
Брал у брата лансер 9тый,мне не понравилась краснота,он переделал на синюю,на мой взгляд получилось не плохо,хотя синие диоды не справляются с подсветкой цыфр на тахометре со спидометром. Но дело вкуса,брат будет переделывать на более светлые тона,но тоже с синевой.

По поводу цвета подсветки из всех вариантов мне больше всего не понравился красный на Ауди, и самым раздражающим! Нервы как-то подсознательно взвинчивает. Самый приятный и не яркий зелёно голубой цвет на старой Хонде Аккорд, (японцы в 90-00 года делали всё по уму, не ориентируясь на большинство. Ведь для отдыха глаз рекомендуют именно зелёный свет) с кучей приятных особенностей . Но самое запоминающееся то, что подсветка действует нейтрально, никакой агрессии и напряга как у красного света у Ауди. Ночное движение с яркой подсветкой очень напрягает и возникает чувство тревоги, словно ждёшь беды или подвоха. Даже экраны мониторов мешают комфорту в дальних поездках. Глаза должны чувствовать себя комфортно, это значительно сильнее воспринимается с возрастом. Но я бы просто включил в цепь управления MICOM стабилитрон на 8-9 вольт относительно массы и это дало бы примерно 15-20% яркости, а с плюса подтяжку дать резистором 1-2 килоома.

Не прокатило?

как сделали на ауди,это ваще смерть для моих глаз..
К стати забыл про зеленый.. На Тойоте у меня было вся подсветка кнопок в салоне и панели зеленая (Карина Е 1994г)

еще не пробовал

попробовал, переменным регулировалось напряжение от 2 до 6 вольт относительно плюса, результат - ноль!

жду критики и совета

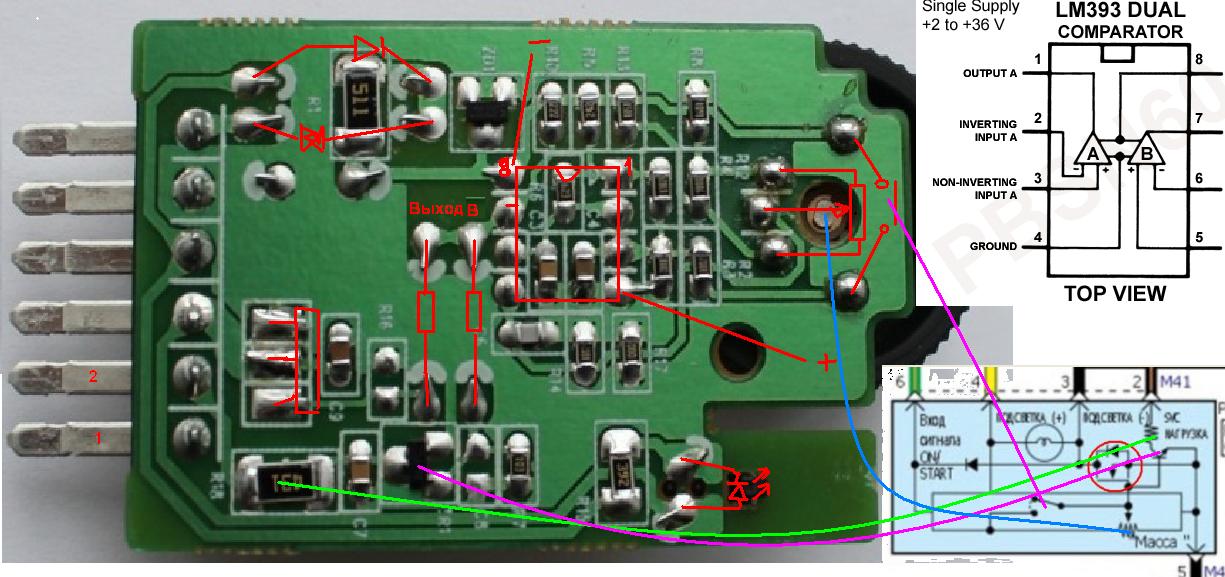

Если присмотреться по топологии печатки, то даже при паршивом качестве видно, что транзистор с коллектора которого снимается через 430ом сигнал на MICOM получает сигнал как раз с выхода одного из двух компараторов , поэтому похоже что сигнал у нас должен быть ШИМ. Это конечно только догадки, но без схемы сложно понять, а при имеющемся качестве фото платы с моим зрением тем более. Для начала я бы просто взял потенциометр на 1,2 ком подключил на массу и на +12 а с движка подал на MICOM. Если результата не будет, то значит сигнал всё же импульсный, не для красоты же они двойной компаратор туда засунули. С осциллографом если будет завтра возможность попрошу глянуть, что имеем на 2 ноге с реостата. Не знаю как будет со временем. Для процессоров лишнее преобразование и АЦП для этого излишество, поэтому скорее всего сигнал с компаратора именно импульсный с меняющейся скважностью.

Если подсветка диодная - ШИМ. если ламповая - как угодно. Если резистором не удалось - ШИМ.
Разве не так? Только на...зачем на компараторах, ежели на таймере можно было материализовать...запутать хотели.

Вот что наковырял за 15 минут пока внуки ужинали и не отвлекали. Глубже копать смысла не вижу.

Присоединённое изображение (нажмите для увеличения)

можно детский вопрос?

с сопротивлениями я не переборщил? может тока не хватило ?

просто что нашел дома((((

дождемся вердикта осцилографа

Надо было только один переменник подключить.

то есть +12 можно смело подать на MICOM?

На свой страх и риск. Кто не рискует...
Если боязно, можно сопротивление между ползунком переменника и MICOM поставить.

Это сообщение отредактировал coon - 23.03.2017 - 12:34
