тойота распиновка эбу

Подписка на тему | Сообщить другу | Версия для печати

coon

Дата 2.12.2017 - 19:50

Победитель голосования "Самый полезный участник 2015г."

Белоярский ХМАО

Профиль
Группа: Старики
Сообщений: 4742
Пользователь №: 15055
На форуме с: 19.09.2009

Имеет предупреждений:
(0%)

Цитата (evgen58 @ 2.12.2017 - 19:23)

Смотри это.

Жень, а ты фото ЭБУ видел во 2-ом сообщении?

gora6666	Дата 2.12.2017 - 20:04
гродно Профиль Группа: Старики Сообщений: 629 Пользователь №: 19297 На форуме с: 7.01.2011 Имеет предупреждений: (20%)	ну да ..разьемы не такие

evgen58

Дата 2.12.2017 - 21:41

Кузнецк

Профиль
Группа: Старики
Сообщений: 4596
Пользователь №: 27362
На форуме с: 28.09.2013

Имеет предупреждений:
(0%)

Цитата (coon @ 2.12.2017 - 20:50)

Жень, а ты фото ЭБУ видел во 2-ом сообщении?

А с чего такая уверенность,что это ЭБУ с 3S-FE ???
На фото 3 разъема,и я выложил на 3 разъема.. Не считал я пины на разъеме

gora6666	Дата 2.12.2017 - 22:37
гродно Профиль Группа: Старики Сообщений: 629 Пользователь №: 19297 На форуме с: 7.01.2011 Имеет предупреждений: (20%)	эбу точно с этого мотора!

evgen58

Дата 2.12.2017 - 22:40

Цитата (gora6666 @ 2.12.2017 - 23:37)

эбу точно с этого мотора!

Чем мог

gora6666	Дата 2.12.2017 - 22:59
гродно Профиль Группа: Старики Сообщений: 629 Пользователь №: 19297 На форуме с: 7.01.2011 Имеет предупреждений: (20%)	я понял..спасибо..после выходных буду смотреть

decoder	Дата 3.12.2017 - 11:35

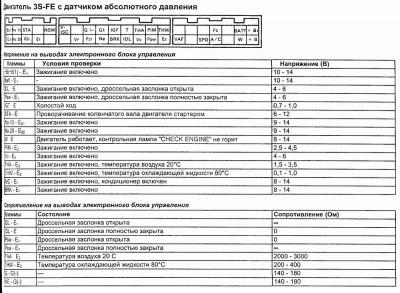

Барнаул Профиль Группа: Помощники Сообщений: 151 Пользователь №: 31853 На форуме с: 29.05.2015 Имеет предупреждений: (0%)	скачай книгу на кариб 88-95 (легион автодата) там на 4a-fe почти один в один на 76 странице есть распиновка. вот ещё кусочек неполный...судя по всему где то в изданных и скопированных книгах на тойоту в интернете близенько лежит эта инфа Присоединённое изображение

decoder	Дата 3.12.2017 - 11:51

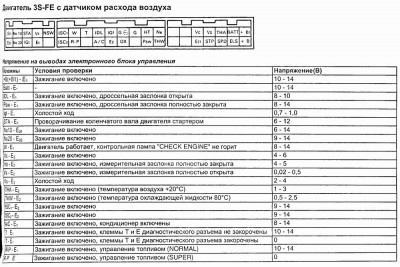

Барнаул Профиль Группа: Помощники Сообщений: 151 Пользователь №: 31853 На форуме с: 29.05.2015 Имеет предупреждений: (0%)	........... судя по всему верхняя схема ближе к правде и самое главное что земля и + питаний на одинаковых пинах Присоединённое изображение

submehanic

Дата 3.12.2017 - 20:54

Победитель голосования "Самый полезный участник 2013г."

город-герой Севастополь

Профиль
Группа: Старики
Сообщений: 7505
Пользователь №: 14218
На форуме с: 14.05.2009

Имеет предупреждений:
(0%)

Цитата (gora6666 @ 2.12.2017 - 22:37)

эбу точно с этого мотора!

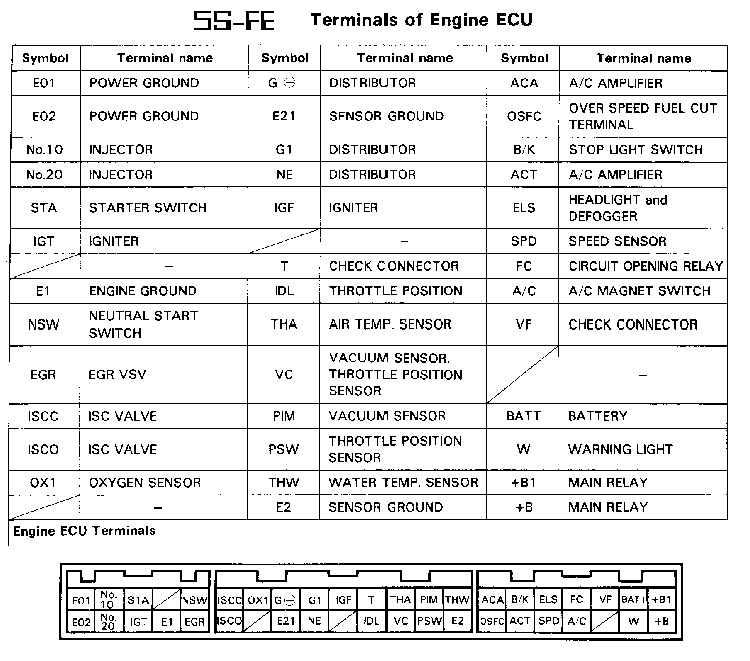

Еще и на 5s-fe нашел ...

Присоединённое изображение (нажмите для увеличения)

decoder	Дата 3.12.2017 - 21:43
Барнаул Профиль Группа: Помощники Сообщений: 151 Пользователь №: 31853 На форуме с: 29.05.2015 Имеет предупреждений: (0%)	судя по пустым пинам в разьёмах на фото из второго поста комп от 3s-fe с расходомером воздуха...другие сильно различаются по распиновке но качественной картинки пока нет

denkisan	Дата 4.12.2017 - 10:02
Победитель голосования "Самый полезный участник 2012г." Казань Профиль Группа: Старики Сообщений: 3740 Пользователь №: 121 На форуме с: 10.10.2004 Имеет предупреждений: (0%)	Тут конечно проще всего в Митчелле покопать, вот схему с распиновками на 3S-FE на RAV4 1998 года с таким мотором. залил на яндекс диск а ссылки на файлы 1,2,3 и 26 и 27 странички с распиновкой https://vk.com/id61576764 а то здесь объём занимать не удобно. Но судя по тому что количество пинов в раъёмах меньше этот вариант не подходит, моторов с одинаковым объёмом в 2 литра и одним обозначением на разных моделях много, тут надо полазить по вариантам, тем более японский рынок и американский не одинаковы. Тут наверное проще митчелл старенький качнуть и поставить, чтобы варианты по месту анализировать.

gora6666	Дата 4.12.2017 - 20:25
гродно Профиль Группа: Старики Сообщений: 629 Пользователь №: 19297 На форуме с: 7.01.2011 Имеет предупреждений: (20%)	всем спасибо ..буду пробывать

denkisan	Дата 5.12.2017 - 10:21
Победитель голосования "Самый полезный участник 2012г." Казань Профиль Группа: Старики Сообщений: 3740 Пользователь №: 121 На форуме с: 10.10.2004 Имеет предупреждений: (0%)	Удалил файлы ,поскольку они не соответствуют по виду разъёмов.

gora6666	Дата 14.04.2018 - 21:54
гродно Профиль Группа: Старики Сообщений: 629 Пользователь №: 19297 На форуме с: 7.01.2011 Имеет предупреждений: (20%)	Всем спасибо...запустил!

gora6666	Дата 16.04.2018 - 20:02
гродно Профиль Группа: Старики Сообщений: 629 Пользователь №: 19297 На форуме с: 7.01.2011 Имеет предупреждений: (20%)	запустить то запустил ...на хх работает идеально ..газа даешь глохнет....что смотреть ? что не подключил?
