Перестал нормально греть технический фен., Витязь ФП2000,управление 2-ой спиралью

[Андреи81]

Собственно интересует ремонт его платы управления,фен дует но не нагревает свыше 60-ти градусов,оказывало постепенно,то грело то нет.
Сама плата управления PFR-1 94 VER-0,питания на микросхеме LM358N нет,диод в цепи оптопары пробит,хотя сама оптопара звонится,симистор BTA12 цел,переменный резистор на 22 К цел.В общем не совсем понятный букет.
Я бы туда поставил плату управления по проще,но места мало.
Схемку искал,там в принципе все просто.Но фик там.
Сам фен не плох,керамический каркас спирали,я поставил метки на потенциометре с ориентировочной температурой,можно и паять и жарить ,дешево и сердито,в работе уже лет пять.
Ваше мнение?

[leksbyt]

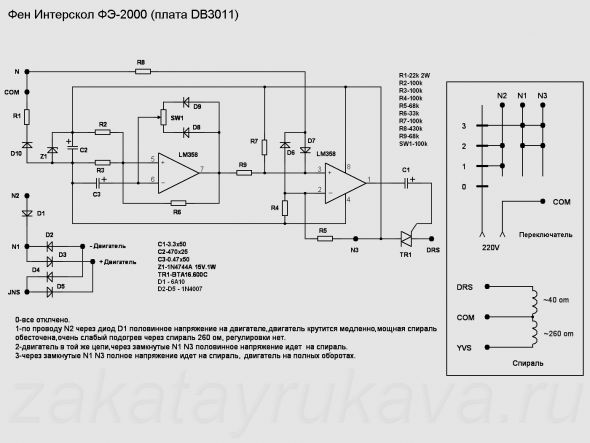

Может поможет

Присоединённое изображение (нажмите для увеличения)

[leksbyt]

Вот здесь найдешь схему на оптопаре:
https://samelectric.ru/komponenty/shema-i-r...-interskol.html

[Андреи81]

Спасибо,там я уже был,либо схема на оптопаре,либо на микросхеме.
Зачем было в схему этого витязя пихать сразу оба варианта непонятно.
Не могу к нему на вх. питания и на выход осциллограф подключить,а то может что то и есть,что мои мультики не "видят",масса осциллографа это земля,бабахнет моя схемка.
Вариант остаётся один,выпаивать все резисторы и сравнивать сопротивление к цветовой маркировке,питание микрухи идет с одной полуволны через резистор диод и стабилитрон,что то со вторым питанием.

[garanat]

А развязку из трансформатора нет возможности сделать?

[Андреи81]

Да как то с сетевыми напряжениями я мало дело имею,думал сделать транс для развязки,но в результате сделал разрезной трансформатор для проверки якорей.
Я тут порыскал по сети ничего не нашел,пришлось думaть ,микруха это операционный усилитель(я думал ШИМ)через оптопару сделана обратная связь,для регулировки нагрева второй спирали в зависимости от одного из двух положений основного переключателя, не нужен для этой микрухи осцил.
В общем вчера у меня голова опухла от этого простого с виду регулятора,сегодня появилось время и все сложилось в картину,буду менять микруху и оптопару,она звонится но,на всякий.
Вообще плевая тема,и детали копеечные,но вчера она меня напрягла,просто конечно все поменять,но как то не профессионально.

[leksbyt]

Ну,эл-ные детальки посыпались не просто так.Где то хреновый контакт или со спиралями или в кнопке-переключателях.

[Андреи81]

Занялся я заменой деталек,поменял микросхему,нашел вылетевший 10-к резистор на питание микросхемы,не заработало.Все вроде работает а не работает.
Повыпаивал диоды,резисторы,все в пределах нормы,заменил электролиты,не работает,Разобрал узел нагрева,.....спиральки и термопредохранитель норма.
Не работает собака,ели греет.
Собрал простейший пробник для проверки оптопар,и вот оно ,фототранзистор в оптопаре звонится как исправный,но при включении питания не работает,вернее светодиод включенный в его цепь еле светится.
Подумал может пробник фиково собрал,выпаял с другой платы оптопару,все ОК.
Или внутри оптопары сел светодиод,или фототранзистор стал не такой чувствительный,а может и диод в её цепи был пробит не зря,можно только гадать.
Может по этому перед смертью он то грел то нет.
Завтра за радиодеталями.
Все работает,дело было в оптопаре
