опорное напряжение ДК на японцах

(Взято отсюда) - а уменя получилось, что низкий уровень вообще в минус ушёл...

Да, именно это при замере омметром и получается.

Вот ещё страничка, с фотографиями препарированного ЛЗ.

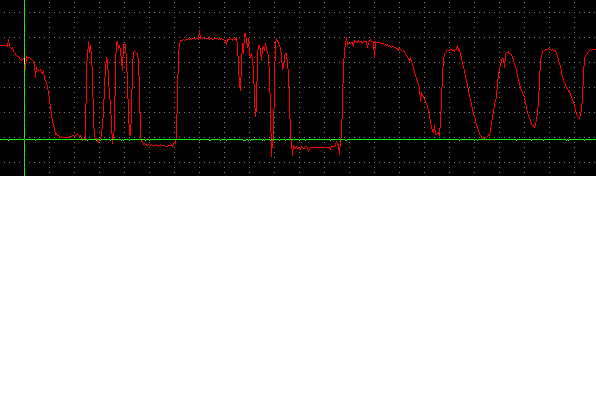

У меня тоже показания ДК (с которым загоралась лампочка неисправности по зонду) иногда уходили в "минус" до (-60mv). Но не всегда, в основном минимальные показания были в норме. После замены ДК неисправность не выскакивала. (горизонтальной зелёной линией обозначил нулевые показания).

Присоединённое изображение (нажмите для увеличения)

Спасибо, хорошие ссь!лки. Кроме все остальное, научил откуда нагреватель для ваночки в которой думаю травить печатьки, можно добит.
Конечно, новь! зонд, ничем не замениш, все остальное компромис, но хорошо бь!ло бь! знать алгоритм определения работоспособности КД и закон управление смеси по его показания. В разнь!х ЕБУ, ухудшение его показания по разному проявляються. Интересно, какое отношение имеет величина сигнала, если ето тригерной датчик и как способствует ето на разкачки холость!х, когда показания медлят. Похоже, ето позиционное регулирование /ест,-нет/ , но не вериться , что все столь елементарно.

Для подогрева, я думаю, слабовато будет: у тестируемого датчика холодное сопротивление ~7Ом, при нагреве ток падает примерно до 0,5-0,6А (при 14В). Вот и прикидывай - какова мощность подогрева получится, и какова площадь теплорассеивания у ванночки.
У нас, кстати, продаются керамические элементы-нагреватели на разную мощность и ток - может и у вас такие есть?
А я делаю проще: наливаю в раковину горячую воду и отправляю туда в плавание фото-кювету с раствором и платой

Я-бы не сказал, что датчик триггерный. Да, участок плавного изменения сигнала хоть и мал, но он есть! И мне при эмулировании работы датчика (при помощи газовой горелочки) достаточно легко удавалось достигать плавного изменения, а также удержания на определённом уровне сигнала, в зависимости от положения пламени.

Раскачку ХХ при "тормозном" датчике объяснить просто: сигнал датчика отстаёт по времени от реакции ЭБУ, поэтому, если эбу "видит" сигнал бедной смеси - он увеличивает впрыск, смесь обогащается более нормы, обороты повышаются. Потом датчик "раскочегаривается" и выдаёт сигнал о богатой смеси, контроллер уменьшает впрыск, смесь обедняется до предела регулирования, обороты падают (пока до датчика не "дойдёт", что смесь бедная).
Вот и получается, что обеднение/обогащение смеси происходит практически до пределов "коридора регулировки" и период колебаний оказывается довольно продолжительным, зависящим от степени "заторможенности" датчика, что и приводит к раскачке оборотов.
Полагаю, данное объяснение вполне справедливо как в случае "триггерного" регулирования, так и в случае линейного.
И будет эта раскачка происходить до тех пор, пока ЭБУ не "поймёт", что датчик неисправен, и не перейдёт на аварийный режим.

Делая выводы из всего по данной ветке, можно сказать, что современные ЭБУ способны отслеживать и напряжение сигнала, и время реакции системы, и (возможно) крутизну фронтов сигнала (скорость реакции самого датчика).

Да, возможно, одним из параметров оценки "живости" ЛЗ можно ориентироваться на наличие отрицательной ЭДС на нём. Может ЭБУ это тоже отслеживает? Наверное, не спроста диапазон входного напряжения LM9044 -1В_+16В...

Это сообщение отредактировал Edinolichnik - 23.05.2006 - 09:31
