изготовление печатных плат, утюжно-лазерный метод

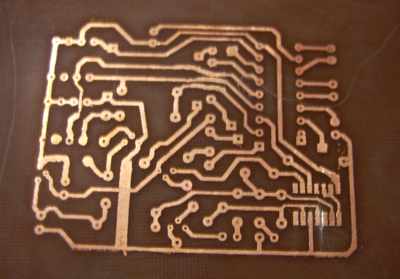

Результатом 3 дней опытов родилась такая вот печатка тахи. Небез косяклв но помоему неплохо

Присоединённое изображение

А давай подробнее - как делал и какой инвентарь использовал. Может смогу подсказать, как сделать ещё лучше.

Видно, что "утюжная" технология.

бумага- тонкая от журнала hard&soft или например зарулем
ну дальше печать на принтере в опциях ставлю тонкая бумага, чтоб особо не напек. потм текстолит, какойто рифленый , Ненашинский , обработал шкуркой 1200 и вытер тряпочкой, утюг на макс, и через простой лист припечатал, и еще и еще... все это дело в воду, когда бумажка более менее отмокла, снимаю ее при этом получается 2 слоя, толстый как ленка сначала сходит а потом тонкий катушками снимается. то что не перенеслось рисую руками маркером, эти косяки и видать на фотке. пробовал на факсовой бумаге-непонравилось. еще может попробую на основе от рекламной пленки оракал, интересно как сделать лучше?
ps это моя первая в жизни печатка

2 ra700 :
ну так руками ещеж хуже будет и дольше.

теперь дырки надо сверлить, может какими моторчиками обойдусь, а то дрелька 700 р стоит в магазе, неохота разорятся

да травил железом в теплой воде, ушло 1,5 часа

Самое бь!строе травление добивал азотной кислоть!. Не больше 5 минут. К сожаление кончила

значит то ли смесь (концентрация) хлорного железа не та, или температура не та.
В идеальном варианте смесь - 50:50 с водой (вроде так)
Подогрев - рекомендуется до около 50 - 60 градусов. Хотя - я и больше делал. Но тогда только в оОчень хорошо проветриваемом помещении.
Ещё - желательно травить в вертикальном положении - для этого вроде есть специальные приспособы. С подогревом и перемешиванием (типа компрессор для аквариума). Хотя это может и излишне, но перемешивать - обьязательно.
Время травки получается где то около 10-15 минут. А если это всё травится дольше, то раствор попадает под рисунок и портит результат.

Ещё - утюг не надо ставить на максимум, а где то между ** и ***. Рисунок расплывает, если слишком горяч.

И самый главный вопрос - принтер то какой - марка, модель?

Тут нюансы. Они более горячие и менеее горячие - в смысле печки в них.

У меня HPLJ-5L - стар как мир...
Печатаем на бумаге "под наклейки" - такая маслистая бумага, к которой ничто не держится, или почти не держится. Потом - утюг, и на горячую снимаем. Всё. Никакого отмачивания под водой и прочего гимора.

ещё более быстрый вариант - где две кислоты - уже непомню, что ребята использовали, но по моему серная кислота и перекись водорода. Процесс длится меньше полминуты. Главное потом быстро промыть большим количеством воды.

аА! Почти забыл. Тонер, кстати, потом с оттравленного изделия лучше всего снимается растворителем - типа 646, 647 или ацетоном.

Промышленная технология с использованием СПФ (сухой плёночный фоторезист) даёт конечно намного лучшее качество, но необходимо иметь нормальный негатив платы, а это без фототехнической плёнки проблемно.
Я это к тому, что у нас выпускается до сих пор СПФ , правда объёмы уже далеко не те, что были раньше. Сделать печатку для меня проще, поскольку в лаборатории ОТК нет-нет да и испытывают качество плёнки, вот только негатив делать на одну платку нерентабельно, а на плёнках для лазерных принтеров качественной печати с первого раза получить не удаётся, да и качественная плёнка для лазерной печати дороговата. Для топологии с разрешением до 0,1-0,2 мм вариант Сергея вполне приемлем. Мой знакомый небольшие тиражи плат (5-25 шт) делает с использованием импортного аэрозольного фоторезиста (дороговато конечно!) и маски напечатанной на плёнке на лазернике. Для меня удобнее вырезать плату по размеру и отдать для накатки СПФ в лабораторию, а потом, заварив в полиэтиленовый пакет,(чтобы фотослой не пересыхал) и завернув в чёрную бумагу положить заготовки на хранение в холодильник до нужного момента. Ведь СПФ экспонируется УФ и поэтому все операции до момента экспонирования можно производить при неярком жёлтом свете. Одно жалко, срок хранения небольшой - полгода-год и всё --нормального качества уже не получить!
Правда последнее время этими делами заниматься не приходится, нет потребности!

Соляная. Перекись получал растворением таблеток гидроперита в воде. Важно: таблетки должны быть свежие, желательно прямо с аптеки. Также важна пропорция слагающих раствора (1:3).

Быстрее 10 минут не удавалось ни разу, что в принципе вполне устраивало.

Все зависит от сложности печатного рисунка. Утюгом конечно красивее, но с точки зрения работоспособности ручная работа не хуже, а в данном случае и быстрее будет. Разметка дорожек карандашом по просверленным заранее отверстиям, затем трубчатым рейсфедером заполненным НЦ-таком. После - в азотную кислоту (как я делал раньше. травится мгновенно) или в хлорное железо (дОльше).

Блин а почему же у меня так долго травилось???? в литровую банку высыпал 250 г. и долил воды до полной, на банке рекомендованно 1 к 3. Думате лучше фифти фифти??
2 girts Пробовал на горячую снимать, половина тонера уходит вместе с рисунком, т.е. он делится попалам половина там половина там, а на холодную больше остается на плате. Принтер hp 1160. а температура печки регулируется в установках, подбором носителя, т.е. чем легче носитель тем меньше разогреется печка.

Не помню где, рекомендовалось разводить до насыщения раствора , пока ратворяться не перестанет. Я так не пробовал - жаба душила столько реактива изводить, 2-3 столовых ложки с верхом на 200-300мл и подогрев градусов до 40-50 - и дело 15-20 минут. Может потому-что ХЖ с оборонки было, а не ширпотребовское?
Ещё читал, но не пробовал, что для восстановления раствора после травления можно в него чего-нибудь железное опустить (гвозди, например) и потом профильтровать.

И это для травления одной маленькой платки???

Азотной кислотой пробовал ещё в школе - хотя и быстро, но не понравилось: слишком много газа противного (в химии я не силён, названия ему не знаю) выделяется и нагрев очень сильный, травить можно только на открытом воздухе или в вытяжном шкафу.

Травил так - соляная кислота и 2-3 таблетки гидроперита на 200 гр. воды. Травилось порядка 10 мин.
Лучшие бюджетные результаты получались с пищевой алюминиевой фольгой (её не нужно снимать с платы, растворяется при травлении) или бумагой для факса (отмачивается и снимается).

попробуй тот вариант на основе от рекламной пленки оракал, с ней таких проблем вообще нет. Проблема только ее протащить через принтер. В смысле - чтоб рисунок не отвалился.
а делается так - вырезается кусок нужного размера и приклепляется скотчем на листе обычной бумаги, и только потом в принтер. Поэкспериментируещь с температурами и прочими "настройками" и получится!

нет, не так просто! Там было дело в двух ёмкостях для хранения кислот. Сам однажды у них что то травил, и отвернутся неуспел, как готово...Еле платку спас, чтоб и текстолит не растворился... И качество - отменное. Правда, давно это было - лет 15 - 20 назад, ещё все от руки рисовали... А те ребята умудрялись от руки две дорожки между ногами микросхем пропускать. Высший пилотаж!

Это сообщение отредактировал girts - 13.05.2006 - 19:53
