Honda Accord 7, схема соединений иммо

Подписка на тему | Сообщить другу | Версия для печати

uaz	Дата 26.09.2021 - 19:23
Карталы Профиль Группа: Старики Сообщений: 727 Пользователь №: 25452 На форуме с: 26.01.2013 Имеет предупреждений: (0%)	Доброго всем, Honda Accord 7 двс K20Z2 кпп механика 2006г, вин JHMCL75206C214858 поделитесь схемой соединений иммо, одну нашел но в плохом качестве, увеличиваю вообще не читаема... питание и массы проверил, схожи с недавним CR-V, а вот связь с PCM напрямую, или ещё через что то идет?

submehanic	Дата 26.09.2021 - 22:42
Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%)	... Присоединённый файл ( Кол-во скачиваний: 9 ) IMMO_C7.pdf

uaz	Дата 27.09.2021 - 08:16
Карталы Профиль Группа: Старики Сообщений: 727 Пользователь №: 25452 На форуме с: 26.01.2013 Имеет предупреждений: (0%)	Юрий, премного благодарен!

uaz	Дата 27.09.2021 - 13:42

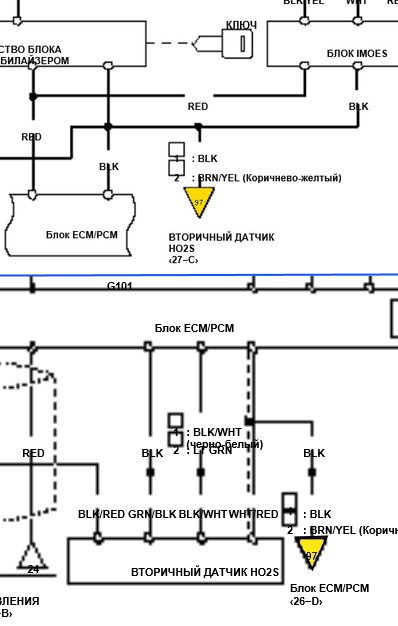

Карталы Профиль Группа: Старики Сообщений: 727 Пользователь №: 25452 На форуме с: 26.01.2013 Имеет предупреждений: (0%)	Может кто нибудь подсказать, точка соединения (оранжевая стрелка) вариантное исполнение? Что это, масса или нет, не пойму Присоединённое изображение (нажмите для увеличения)

evgen58

Дата 27.09.2021 - 18:29

Кузнецк

Профиль
Группа: Старики
Сообщений: 4596
Пользователь №: 27362
На форуме с: 28.09.2013

Имеет предупреждений:
(0%)

Цитата (uaz @ 27.09.2021 - 14:42)

точка соединения

Массу либо рисуют, либо подписывают GND, а это просто соединение-отвода.. Обычно пресованая гильза либо сварка контактная.
Она может быть где угодно, в жгуте.. Прежде чем ее искать лучше вызвони другие 2 точки, сечение провода может быть разным..

Я недавно на мерсе искать эту точку отвода не стал, отрезал и другой провод проложил..

submehanic

Дата 27.09.2021 - 19:05

Победитель голосования "Самый полезный участник 2013г."

город-герой Севастополь

Профиль
Группа: Старики
Сообщений: 7505
Пользователь №: 14218
На форуме с: 14.05.2009

Имеет предупреждений:
(0%)

Цитата (uaz @ 27.09.2021 - 13:42)

точка соединения (оранжевая стрелка) вариантное исполнение? Что это, масса или нет, не пойму

Цвет провода:
1 - для LHD - левый руль
2 - для RHD - ~~косорукая~~правый руль
Но в итоге, это масса.

evgen58

Дата 27.09.2021 - 19:58

Цитата (submehanic @ 27.09.2021 - 20:05)

Это масса.

Что-то как не у людей???

Ну по крайней мере мицубики с тойотой об этом говорят конкретно...

Присоединённое изображение

coon	Дата 27.09.2021 - 21:11
Победитель голосования "Самый полезный участник 2015г." Белоярский ХМАО Профиль Группа: Старики Сообщений: 4742 Пользователь №: 15055 На форуме с: 19.09.2009 Имеет предупреждений: (0%)	Вопрос, конечно, интересный. Подписано - ДК2. Какая связь? Ещё и ИММО с ручником завязан.

submehanic

Дата 27.09.2021 - 23:30

Цитата (coon @ 27.09.2021 - 21:11)

Подписано - ДК2.
Какая связь?

Переход из одного раздела схем в другой. Треугольники - места соединений. Вот такие у них кривые схемы.

Присоединённое изображение (нажмите для увеличения)

uaz	Дата 28.09.2021 - 09:47
Карталы Профиль Группа: Старики Сообщений: 727 Пользователь №: 25452 На форуме с: 26.01.2013 Имеет предупреждений: (0%)	Спасибо! Павел ручник подвязан (зеленый провод иммо) зачем только он в иммо, хз.
