сканер мотор-тестер 1209, помогите советом

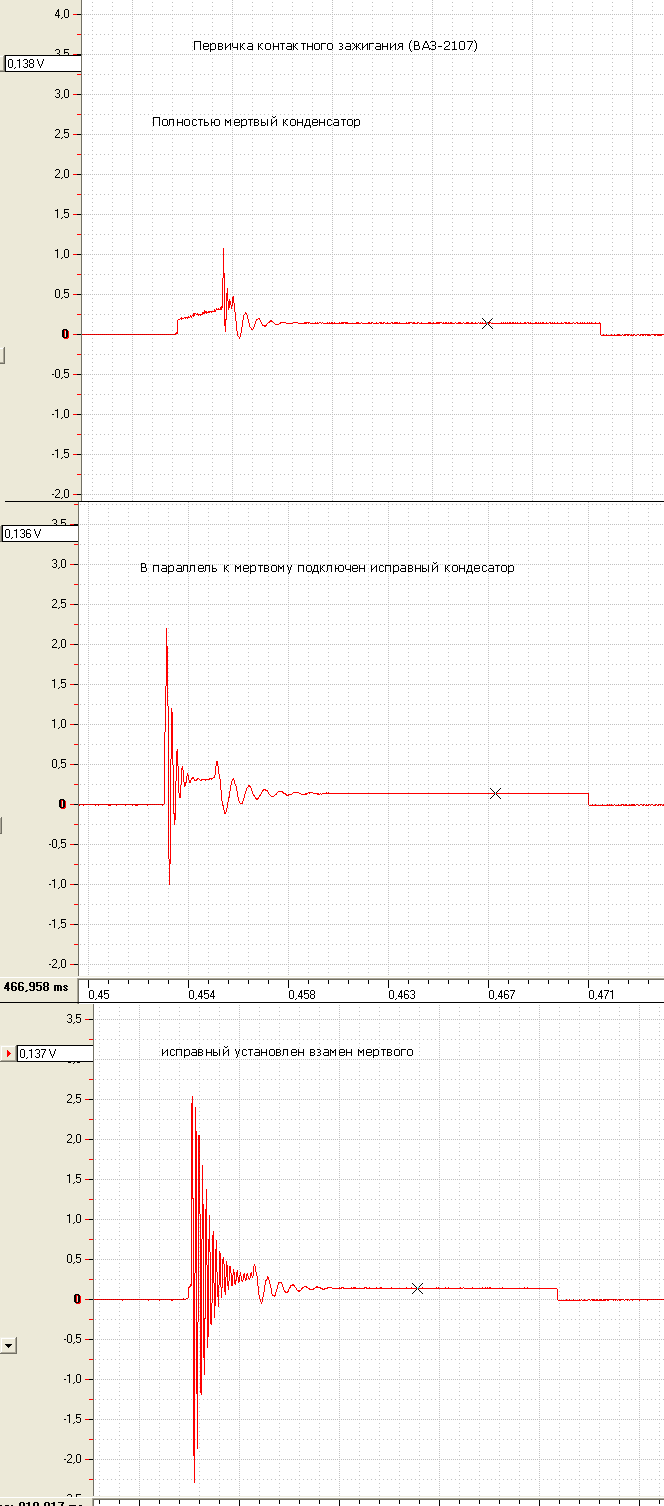

вот..

Присоединённое изображение (нажмите для увеличения)

Здравствуйте.подскажите пожалуйста куда надо подключить осциллограф что бы увидеть осциллограмму первичного напряжения МЗ .? пробовал подключаться ко всем контактам МЗ управляющие импульсы вижу а первичку –нет. Вот схема моего МЗ.

Присоединённое изображение (нажмите для увеличения)

В МЗ первичку не увидишь, т.к. на то и МОДУЛЬ, что означает - составная деталь (своб. перевод)=Коммутатор+катушка зажигания. Точка подключения к первичке - первичная обмотка катушки зажигания. И эта точка залита вместе с коммутатором внутри корпуса МЗ. Можно проверить лишь вторичное напряжение и сигналы управления модулем зажигания (от ЭБУ).
А в принципе вот сюда:


Присоединённое изображение (нажмите для увеличения)

спасибо. примерно так и предполагал. Поздравляю всех с наступающим 2007 годом.

здравствуйте. подскажите пожалуйста чем соеденить программу СТ26 и автомобиль? хочу попробовать снизить температуру включения/выключения вентилятора. как сама программа работает я примерно понял а вот как просходит сам процесс "в живую" на машине понять не могу. может кто даст ссылочку где можно почитать подробно по этой теме?

Сайт http://chiptuner.ru/
Читать ВСЕ внимательно
Это тебе не программу СТ соединять надо, это тебе программатор блоков нужен...

извините за бестолковость вот после chiptunera у меня и появился интерес к этим программам. я понял что для замены прошивок нужны специальные программаторы но ведь в программах СТ есть функция "программатор" с программой я разбирался на компе с ХР а с ней программатор не работает. и ведь програмное корректирование СО не требует программаторов? вот тут я и запутался... Прочитал ссылку HASHa в теме " блоки ЭСУД" там рассказано как настраивать прошивки под конкретный двигатель все в общем-то понятно но неужели что бы снизить температуру вкл/выкл вентилятора надо перепрограммировать блок управления?

На сколько я помню, в СТ был программатор для микросхем серии 27С512.
Т.е. для блоков Бош 1.5.4

Интересно, как он у Вас не работает? Вы собрали программатор, выпаяли (или вытащили, если была на кроватке) микросхему из блока, на программаторе зашили в новую микросхему программу?

Вообщем скажу Вам то, что больше всего терпеть не могут новички
Курить сайт Чип-тюнер дальше.
Перепечатывать его здесь нет никакого желания.

Вот ссылка про программирование контроллеров с флаш
http://chiptuner.ru/flashecu.php
вот с еепром 27С512
http://chiptuner.ru/romecu.php

СО - да, снижается с помощью диагностической программы и адаптера К-Лайн.
По секрету скажу, что и программирование производится с помощью того же адаптера. На сайте Чип-Тюнер есть и схемы и описание всего, что нужно для этого

большое спасибо.все понял.
