Киевско-тульский 2-канальный usb-осциллограф

Я поместил в металлическую литровую ёмкость из под Winns(а) и заземлил (как раз вошло) - всё равно сбои от забросов высокого остались. Может оттого, что к "массе" компа я присоединяюсь "крокодилом" а надо бы винтом?
При снятии сигналов с распределителем зажигания сбоев нет, а вот в DIS-системах - всегда.
(USB-Осциллограф Постоловского).

После перешивки и установки новой оболочки (Тульский) осцил работает постабильней, в режиме самописца включаю "блочное чтение из USB-канала", а так же выполнены все рекомендации производителя (заменён кабель, экранирован сам осцил) -
"Предыдущая плата USB-осциллографа (на F321) оказалась более чувствительной к жестким условиям (воздействие помех от систем зажигания) эксплуатации. Для устранения влияния помех на старых платах следует использовать фирменные USB кабели с ферритовыми фильтрами или внешние фильтры по питанию."
Работать стало приемлемо (до 20 секунд на 2 канала в режиме самописца при снятии вторички без шумов), хочу спаять плату для внешней синхронизации и опробовать новую закладку в ПО "Мотор-тестер".
Интересно а на новой версии осцила (на F320) осталась проблема шумов или нет.

Можно посмотреть забросы на картинке, о чем речь-то?

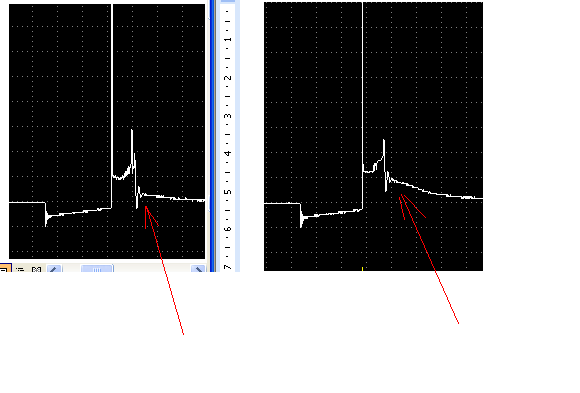

Не знаю КАК забросы у остальных выглядят, но у меня это так, что читается сигнал, пишется... И вдруг без всякой причины появилось нечто, похожее на возбуждение. Понемногу приспособился, сейчас вроде и реже бывает, но ОНО "выглядывает" всегда не к месту! Вот примерно как на рисунке:


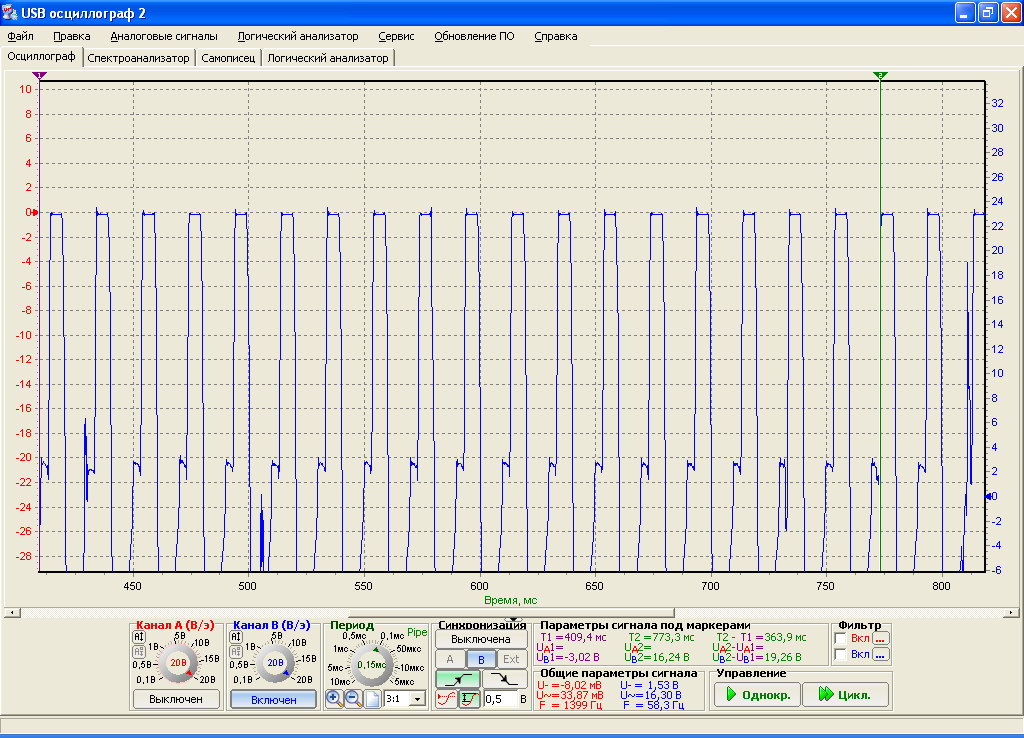

Хотя реально сигнал через долю момента должен был выглядеть (осталось только зажигание выключить!) вот так:

Вот. Мне говорили, что это из за плохого заземления. Заземление сделал достаточно толстым многожильным проводом. Вот только на ноутбуке нет клеммы заземления, поэтому заземляющий провод цепляю при помощи "крокодила" к крепёжной гайке одного из портов.

Присоединённое изображение (нажмите для увеличения)

Сегодня утром начал проверять КЗ на Газеле и на мониторе появилось нечто
не сусветное . Никакие манитуляции с настройками практически не на что не влияли . Диагностику закончил привычной PG и звуковухой .Потом пол дня
проверял датчики , заземления , переустанавливал программу . И
"вдруг" замечаю , что в квартире при работе от батареи сигнал почти не фонит.
Бегу в гараж , включаю без блока питания и - о чудо всё ОК . Дальнейший разбор показал , что эта бяка проявляется только в режимене не полного
заряда батареи , как только индикатор фиксирует полную зарядку батареи
наводка фона исчезает . Интересно это система или неисправное зарядное?


Присоединённое изображение (нажмите для увеличения)

У меня похожее бывает, когда заземление компа не подключу. Но не всегда. Может блок питания рядом с сигнальными проводами находится?

БП лежит далеко , а вот про заземление бука - за чё землить? он весь из
пластика ?

Так я ж об этом и писал, что заземлясь через крепёж одного их портов (параллельный порт или разьём внешнего монитора) - куда вкручиваются крепёжные винты.

Бук лучше не землить, а от крепежного винта порта соединить с массой авто этого достаточно, или можно попасть на убитый бук (недавно сам попал), в гараже не заметил как отвалилась земля от авто а на буке осталась вот я и получил цепь авто - USBосцил - бук - земля, ремонт бука обошолся в 5т.р. убило южный мост.
Поэтому землю убрал и соединяю только винт порта бука масса авто при этом бук работает от батарей (что бы через ЗУ не нашел землю).

У меня киевский версия прошивки 2.0 охота обновить до последней 2.5
версии Тульского. Стробоскоп уже сделал, правда пришлось добавить резистор
на 2м в схему от зависания (зажигается и не гаснет фонарь)
Как безопасно обновиться прошивкой 2.4 ??? я так понял что надо установить
оболочку 2.1 и из нее обновляться , раз попробовал - начало и зависло !!!
испугался, думаю прощай прошивка , обошлось .Больше не пробовал
у кого есть такой опыт , поделитесь

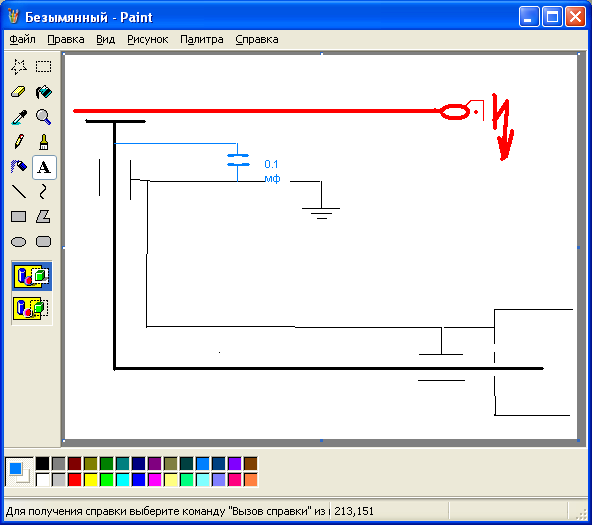

Поставил согласовывающий конденсатор 0,1 мкф , связал массу USB и авто.
Пробовал для защиты вставить какието мудрые стаб. диоды , но сигнал
искажается , пока проверяю ВВ провода рукой


Присоединённое изображение (нажмите для увеличения)

P.S. Забросы появляются при частоте более 33 кгц для двух каналов или
более 67 кгц для одного канала .
Приработе с блоком питания после доработки выглядит примерно так .

Присоединённое изображение (нажмите для увеличения)

msa
Как мне сказали производители Киевского осциллографа, прошивка от Тульского к нему не подойдёт. В нём для переключения постоянка/переменка используются реле, управляемые микроконтроллером, о которых Тульская прошивка ничего не знает

Это сообщение отредактировал Aleksey - 22.05.2006 - 21:56

Извеняюсь что влез.
Стою перед выбором осцилла, выбираю из следующего набора:
1)ОСА
2)Посталовского
3)Тульский или Киевский
Оса если честно не очень нравится,по характеристикам уступает посталовсому, да и отзывы читал не очень,про посталовского одни хорошие, что тоже настараживает.
Может прояснит мне как на самом деле прибор посталовского в деле,как поддержка производителя и т. п. Третий вариант в это ветке подробненько описан, но набор датчиков меньше чем у посталовского.
Сразу оговорюсь-я начинающий диагност.
Цена не является ограничителем для данных устройств, потяну любой.
Поэтому просто хотелось бы услышаь советы.
Спасибо.
