Киевско-тульский 2-канальный usb-осциллограф

По одной осцилке никогда нельзя сказать что-либо утвердительное.
Форма во многом зависит от данных адаптера.
А так, навскидку, все нормально, набирай статистику на разных авто и удивляй клиента.
Модуль, случайно, не ПО"Север"?
Удачи!

Ну вот, а сколько народу говорит, что нельзы тульским вторичку снять, а оказывается все нормально.
P/S/ Как приедет еще раз-посмотрю модуль

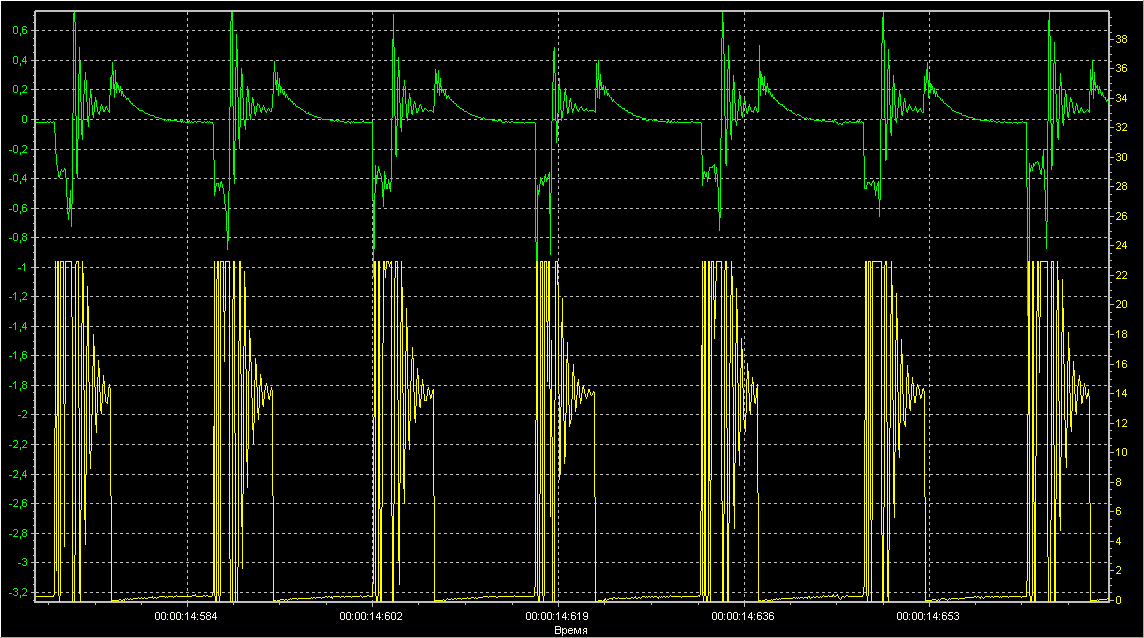

Почемуто на осц. катушка как бы достигает насыщения, хотя вроде не должна. Поправьте если что. у меня мало практики, но на МЗ такого не видел, только на "маслянных" катушках.

Присоединённое изображение

Уважаемый Wooroka, какие параметры ты выставлял на осциллографе перед записью.

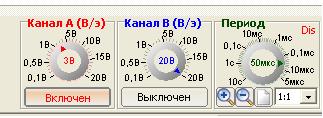

Кроме того, что на рисунке, ничего больше не трогал

Присоединённое изображение

[b]Wooroka!

Если не хотите остаться, извините, провокатором (а на данный момент так и получается), то уж идите до конца и покажите не одиночную осцилку в одноканальном режиме, а на трамблерной СЗ всех 4-х цилиндров сразу с меткой 1-го цилиндра на 2-м канале, да с частотой дискретизации не менее 50кгц на канал, да в режиме самописца, да на 3000 оборотах. (Хотя последнего не надо - нереально).
Хотя, кажется, он должен и парад цилиндров обеспечить, так покажите.
А такие картинки, что показали Вы, получали еще на киевском предшественнике 2 года назад и лучшего качества (админ не даст соврать). Но не скрывали того, что это скорее миг удачи, чем система.
Извините за резкость... Если все, что я сказал, будет показано ( а это не более того, что заявлено производителем)- готов публично извиниться,
А если объясните форумчанам, многие из которых - обладатели сих девайсов, тонкости настроек, то благодарности Вам не будет предела.

Всех 4-х цилиндров сразу? Обычным емкостным датчиком(а чудо тульского стробоскопа у меня нет), разве это возможно? Объясните- как.

[QUOTE=Wooroka,4.02.2007 - 21:59]
[/QUOTE]
Всех 4-х цилиндров сразу? Обычным емкостным датчиком(а чудо тульского стробоскопа у меня нет), разве это возможно? Объясните- как. [/QUOTE]
Если нет стробоскопа, то должен, кроме емкостного датчика для съема сигнала вторички, быть еще и датчик синхронизации (или емкостной или индуктивный, не знаю на чем туляки остановились). Если такового нет, то Вы купили "трубу от граммофона" (вспомните фильм "Начальник Чукотки")...
Если есть, то цепляете емкостной датчик на центральный провод трамблера, а датчик синхронизации, включенный на второй канал на свечной провод 1-го цилиндра. Снимать в режиме самописца.
Судя по настройкам, частота дискретизации, в вашем случае, была 20кгц. Этого совершенно недостаточно для сравнительного анализа вторички по цилиндрам. Чтобы получить, более-менее удовлетворительую картинку, необходимо, чтобы в окне "Период" было выставлено значение 10мксек. Это будет 100кгц разделенные на 2канала, т.е. 50кгц на канал. А если поставите на 5мксек и будете получать стабильную картинку, то туляки должны Вам памятник при жизни поставить. Да и мы скинемся...

Попробую снять все как Вы написали, в течение недели скину результат

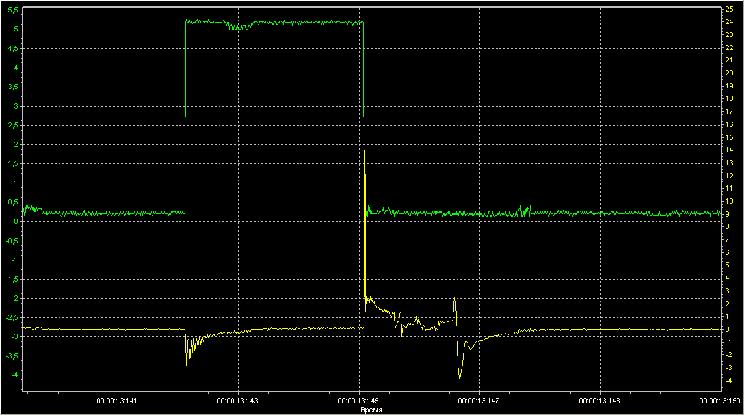

Уважаемый Wooroka пробую я этот осцилл. незнаю радоваться или плакать из 10 машин 1-2-3 могу посмотреть.закклинивает его.Хотя раньше не мог и это посмотреть.Пробовал ичастоту менять итак и сяк.на некоторых авто вообще ближе 10см нельзя поднести вв дтчик. Вот пример

Присоединённое изображение (нажмите для увеличения)

Какие параметры были выставлены в момент снятия осциллограммы?

tuz
Не Вы первый, не Вы последний... Кстати, на вашей осцилке напряжение пробоя по шкале около 23в. Имейте ввиду, что это напряжение "обрезки" данного осцилла, т.ч. Сделайте делитель, чтобы амплитуда любого сигнала не выходила за пределы 20в.
Удачи в укрощении "стоптивого".

wooroka ПАРАМЕТРЫ- НИЗКОВОЛЬТНЫЙ КАНАЛ А-5В А ВЫСОКОВОЛЬТНЫЙ КАНАЛ В-20В ХОТЯ ПО ИДЕЕ ВВ ДОЛЖЕН РАБОТАТЬ 2-1В. ВОТ ТАК ЭКСПЕРИМЕНТИРУЕМ. А ВОТ ЕЩЕ ОСЦИЛЛ. 2104 НИЗ. ВОЛЬТ.-20В А ВЫСОК.ВОЛЬТ. -2В Н.В. НА КАТУШКЕ ,А В.В. НА ЦЕНТРАЛЬНОМ ПРОВДЕ. ЕСТЬ ОСЦИЛЛ. В.В. НА ПРОВОДЕ 1-ГО ЦИЛИНДРА, А ПРЕКРАСНО ВИДНЫ ВСЕ ЦИЛИНДРЫ. САНСЕИЧ СПАСИБО ЗА СОВЕТ, НАСЧЕТ ДЕЛИТЕЛЯ.БУДЕМ ДЕЛАТЬ.

Присоединённое изображение (нажмите для увеличения)

Да не сказал главное частота-10мкс т.е. 100Кгц на два канала- по 50Кгцна один. Если уменьшить идут искажения.

Приведенные примеры сняты в тот момент (как говорит Сансеич: "счастливый миг") когда не заклинивает. А в остальных 9-8-7 случаях из 10, т.е. когда заклинивает в режиме самописца, что происходит? Можешь заснять и положить сюда, тогда вопросов не будет.
