Киевско-тульский 2-канальный usb-осциллограф

Ну так поделитесь опытом, как сделать этот датчик! И не будет ли плохо тульскому осику!

Ткните носом в нужную инфу пожалуйста!

Смысл я в принцепи понял. Но многое не ясно из того, что нашел в инете.

Даже куда что подключкается я пока не совсем понял. Если укого есть может кинете фотки в разных ракурсах на hor-sheff@mail.ru.

Какую лучше сделать защиту? Использовать буду с Тульским осиком!

поиском пройди - тема обсуждалась, даже фотки были вроде

Если можно ткните носом пжлст. А то проблемы у меня с этим! Вечно не могу увидеть, что под носом лежит.

2goria
А слабО весь раздел проштудировать с самых ранних сообщений На самом деле, не так уж это и хлопотно - всего пять (вместе с "библиотекой сигналов", без неё 3) страниц тем, при чём без лишнего флуда. За вечер-два можно осилить.
ИМХО, это самому же будет гораздо полезнее, раз решил этим заняться, чем когда "тыкнут носом" в одну-единственную тему. Главное - не просто повторить чью-то конструкцию, а понять что к чему и отчего и научиться применять знания на практике.

Дык тогда так же не сможешь и лежащую на поверхности типовую неисправность отыскать

Зы. Не обижайся - это по дружески, для твоей же пользы

Полазил! Начало понемногу проясняться!

Но есть вопросы?

На рисунке паказаны желтой стрелкой металлические пластинки.

1. К ним подсоединяется сигнальный провод?
2. Они изолированны от самого крокодила (корпуса)? Ведь он идет на массу.

Присоединённое изображение

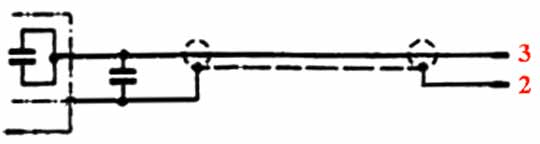

Сужу по схеме найденной мною.

Присоединённое изображение (нажмите для увеличения)

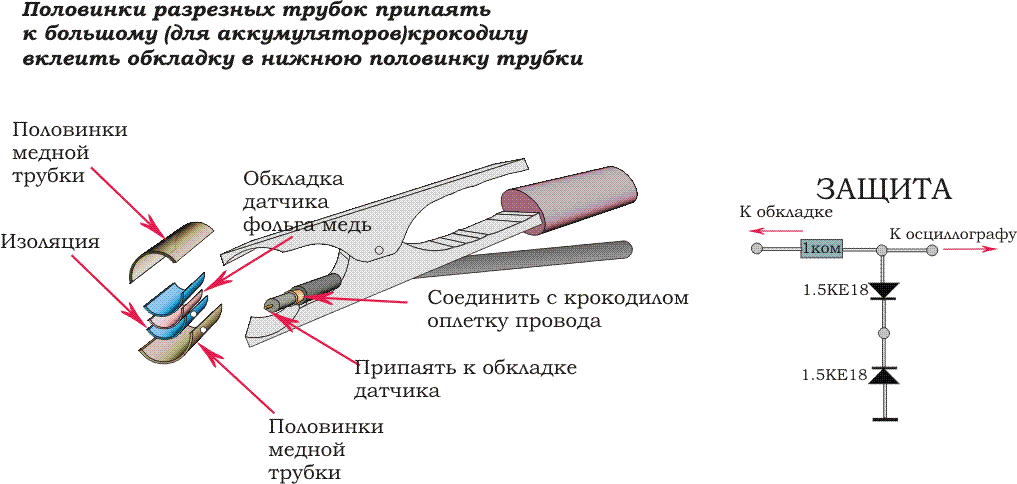

Наконец нашелся человек с ОКТИ, который одним выложенным рисунком ответил на все мои вопросы! Человека зовут ANDY P. спасибо ему большое.



Присоединённое изображение (нажмите для увеличения)

Посмотри на ветке "Азы диагностики" страницы 1-3

Резюме производителя киевско-тульского осцилла с офиц. сайта:
Вопрос в тамошнем форуме:

Ответ админа:

Полный текст от Май 08, 2007 4:00 pm: http://trade-m.ru/modules.php?name=Forums&file=viewtopic&t=3

Видишь ли, goria, дело в том что вторичку на тульском осцилле ты все равно нормально не посмотришь, даже с самым правильным датчиком.

Видишь ли, goria, дело в том что вторичку на тульском осцилле ты все равно нормально не посмотришь, даже с самым правильным датчиком.

Да ладно! Кто ищет тот всегда найдет!

Тем более Туляки адаптер для зажигания сделали! Скоро будут продавать!

КММ, а где такая ветка? Может я со своим кол-вом постов ее пока не вижу? Или просто название не то?

а почему? чем осцил то виноват?

а почему? чем осцил то виноват?

Михаил! А у Вас тульский осик?

Получалось вторичку увидеть?

а почему? чем осцил то виноват?

http://trade-m.ru/modules.php?name=Forums&file=viewtopic&t=3
Производитель при работе со вторичкой рекомендует выставлять развертку 25-50мкс. Если на такой развертке ты можешь анализировать вторичку, то тебе, Миша, вообще осцилл не нужен - послюнявил палец, и к свечному проводу.
