Лямбда указатель., На основе внешнег ВАЗовского ДК.

Хочу сделать указатель соотношения топливо/воздух на базе ВАЗовской лямбды и использовать на любом двигателе (Р83). ДК в выхлопную трубу через переходник. В качестве АЦП-1 микросхема, показывающий прибор- 10 светодиодов разного цвета. Схем достаточно, но не знаю как питать подогреватель ДК. Постоянно от Акк или через регулятор (ШИМ например)?
Может из=за малой продолжительности измерения (4-6 минут) не чего не произойдет с ДК? Перегрев ведь и на погрешность влияет.
Спецы, скажите как питается ДК. Заранее благодарен.

Я использую просто ДК установленный в выхлопную трубу, для измерения обычный цифровой мультиметр, для питания подогревателя АКБ.

А какие опасения?, ведь на реальной машине, реле подогрева и топливного насоса включено постоянно, пока работает двигатель. Согласен, что светодиодный столбик нагляднее и безынерционнее и цифровика и стрелочного индикатора.

Можно включить постоянно, ничего не произойдет. На газелах-уазах-волгах так и сделано, лямбда запитана параллельно бензонасосу.

Только на старих машинах. На более нових режим подогрева уже контролирует ЭБУ и подогрев зонда осущесвляется в импульсном режиме (Например- системи симтек).
Но в даной ситуации это не важно, и согласен, что подогрев можно включить постоянно.
А вообще то такой способ контроля не считаю особенно информативним, так, как очень зависит от состояния выхлопной системи. Любая , даже самая маленькая дырка, в выхлопе, будет давать искажения в покозаниях.
Ну если только- проверочний зонд вкручивать вместо штатного. Но это опять таки исключит штатное лямбдарегулирование, и опять таки показания не будут правдоподобними.
А в системах с штатним зондом, удобнее работу зонда проверять с помощю осцилографа. А в спорних случаях штатний зонд заменить на эталоний и перепроверить покозания.
И всёже- как не крути, газоанализатор заменить пока собственно нечем.

Спасибо всем. Понял. Я не хочу учитывать тот факт, что ВАЗовский ДК является узкополостным и в эту зону надо ещё попасть. Но если нет газика, то что делать?
А ДК хочу поставить в насадку на выхлопную трубу, как продолжение её. Читал, что он (корпус физ.) должен иметь контакт с атмосферой. Поэтому совать в выхлопную нет смысла.

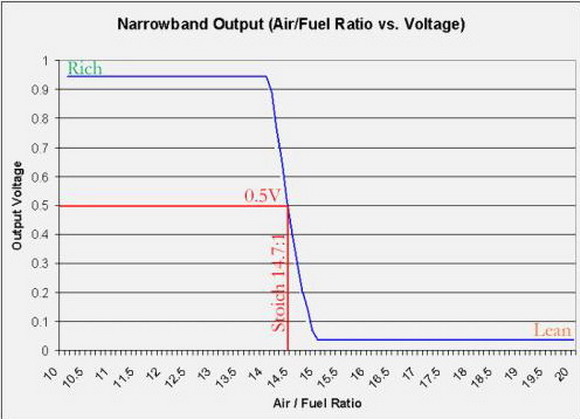

здравствуйте . тоже приспособил ДК от ваз 2110. сделал насадку на выхлопную трубу вкрутил в нее датчик подогрев от АКБ для измерений цифровой вольтметр. график взял на www.chiptuner.ru хотел сделать на светодиодах (там же "простой альфометр") но надо программировать микросхему а для меня это "темный лес".

Присоединённое изображение (нажмите для увеличения)

Юра!
В связи с тем, что задача индикации очень простая, то есть и простое решение.
Я использую всего одну микросхему-АЦП LM3914. Это цифровая шкала на 10 светодиодов с достаточной степенью точности в пределе до 1В. Даташат могу прислать.
Есть у меня переводная таблица показания-соотношение воздух/топливо. Схему прилагаю. Дерзай.


Присоединённый файл ( Кол-во скачиваний: 65 )
 tn_lambda_ind.rar

Если с газоанализатором пока не получается, тогда уж лучше широкополосный датчик приспособить, по нему хоть какой-то диагноз можно получать. А так сомневаюсь в эффективности.

У меня так и сделано, в переходнике-насадке, далее на отводящий шланг. Подогрев - крокодилами на аккум, время готовности ~2мин.
Долго с пристрастием выискивал это пресловутое отверствие на корпусе ВАЗовского ДК - глухо, как в танке Видать всё-таки через провода он "дышит", это обсуждалось относительно недавно (тогда его и просто в выхлопуху закидывать можно).

И вот ещё что. При регулировке по этому ЛЗ, если обеднять до вроде-бы желаемых 500мВ двигатель колбасит и почти глохнет, а нормально работает только при минимум 800-840мВ. Напряжение ЛЗ при максимальном обогащении ~940-950мВ. Что-бы это значило?
Проверялось на карбовых классиках и зубилах, а впрысковые машины пока попадались только с катами - мерить даже не пытался (не - вру, был тот самый Мерс-420 с КЕ, но показания были такие-же, ЕМНИП).

Это сообщение отредактировал Edinolichnik - 24.01.2007 - 06:47

Для информации и восприятия...

http://alflash.narod.ru/o-2.htm

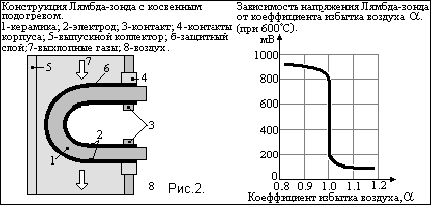

Присоединённое изображение

Уважаемый Тэфко! Можно ли поподробнее? Если я правильно понял, вышеизложенное будет контролировать только богатую или бедную смесь.
