Блок питания 12-17В, Нужна схема.

2 КММ
Обозначь, пожалуйста, для начинающих, выходное напряжение с трансформатора и после выпрямителя по твоей схеме.

to SOLVIK
Тебе надо красный провод использовать как общий, а белые подключить через ДВА диода, направленные в одном направлении, к плюсу. При подключенном кондере получится вольт двадцать- двадцать пять, поэтому кондер должен иметь напряжение минимум 25В (кратковременные включения), лучше 35-50В. Соблюдай полярность.

Так ведь по схеме стабилитрон VD5 = Д814.
А какой воткнуть?

Скоро опять возьмусь... Спасибо за поддержку.

Напряжение стабилизации при токе 5мА и температуре =25град. для Д814х:
А - 7-8,5В
Б - 8-9,5В
В - 9-10,5В
Г - 10-12В
Д - 11,5-14В

Для получения напряжения 15-17В (необходимого для проверки РР) можно применить 2 последовательно включённых с маркировкой А.
Или взять стабилитрон из другой серии - например, Д815Е (13,3-15-16,4В), Д815Ж (16,2-18-19,8В), КС215Ж (15В), КС216Ж (16В), КС515А (15В), КС518А (18В).

Уважаемый SOLVIK и форумчане!
Не сочтите нижеизложенное за обиду.
Проверка РН описана в любой книге по ремонту генератора. Там достаточно информации. РН проверяется при напряжении 12В и отсечки 14,5-15В, нагрузкой для проверки служит обычная лампочка. Напряжение 15В можно получить только от другого источника, кроме АКБ. Поэтому для проверки РН нужен стенд, который бы обеспечил регулировку напряжения 12В-15В с нагрузкой до 1А.
SOLVIK! Прежде чем заняться изготовлением стенда, надо ознакомиться с элементарными понятиями в электрике. Не надо гадать и подсказывать, какие выводы трансформатора подойдут. Надо его подключить к сети, на которую он рассчитан и проверить напряжение, которое он выдает на вторичке. По сечению провода можно приблизительно определить, какой ток потянет данная обмотка. А лучше это замерить. Дальше теорию читать не буду. В конкретном твоем случае. Выбери ту обмотку вторички, которая будет выдавать от 15 до 17В переменки, про нагрузку я уже сказал. Собери обычный мост, который указан на схеме. Диоды моста должны держать нагрузку 1А. Электролитический конденсатор, стоящий на входе моста, должен быть выше напряжения обмотки. В данном случае минимум 25В.Стабилитрон, указанный в схеме, лучше заменить на 815. Все недостатки и предложения по проверке РН находятся здесь, в разделе оригинальный инструмент, стр.4

Не достаточно для проверки РН 1А,напряжение отсечки не будет соответсвовать реальному. надо брать хотябы двухконтактную лампочку с запаралелеными контактами. ток будет где-то больше 2А,т.е приблизить ток к реальной нагрузке РН. проверено практикой

Тема старая - обновлю что бы не плодить. Захотел облагородить свой блок и подключить незадействованные выводы. Пока собрал вот такую схему. http://leomods.narod.ru/sip/sip.htm
Переделаны: - последовательно 2 стабилитрона Д814Д, конденсаторы 50В, вместо 1кОм поставил 2кОм.Выходы с трансформатора те же - 17В. В точке выхода напряжение 19В.- в принципе устраивает.
Вопрос такой.
- как замерить силу тока(максимальную). Надо сажать нагрузку хорошую? Чем это чревато.
- какое эквивалентное сопротивление посадить на вольтметр 30В. что-бы показывало реальное напряжение? Например(эксперименты не проводил) на ХХ показывает 20В., а если посадить лампочку сажает до 15В. Как это собирается? Или просто в параллель поставить без сопротивления?
- Хочу еще на выводы 14,5В посадить готовый преобразователь на 5В.(USB выход) для зарядки телефонов.
Будет универсальный блок питания. Может потом с какого-то вывода возьму 12В и выведу на разъем прикуривателя - для питания авто прибамбасов и шуруповерта на даче. Сейчас корпус сделал. Как готово будет выложу фото...

Присоединённое изображение (нажмите для увеличения)

Такие устройства без электронной защиты очень уязвимы. На мой взляд если работать с напряжением до 15 вольт и токами до 1-1,5 ампер , то проще купить в Сириусе блок 1502, за 470-790 р. И цифровые измерители тока и напряжения, и защита по току регулируемая. Для работы с ЭБУ легковых авто в самый раз, только немного доработать и будет работать надёжно. А уж если работать с грузовыми , то лучше купить блок питания 3005, у него и обмотки коммутируются чтобытранзистор зря не греть, и цена порядка 1500-2000р. И защита по току регулируемая в очень широких пределах. Очень достойные блоки, даже в наиболее дешовом варианте, правда трансформаторы без запаса по мощности и при отборе максимальной мощности перегреваются. Если делать подобный блок самому, то одна комплектуха обойдётся дороже чем готовый блок с гарантией.

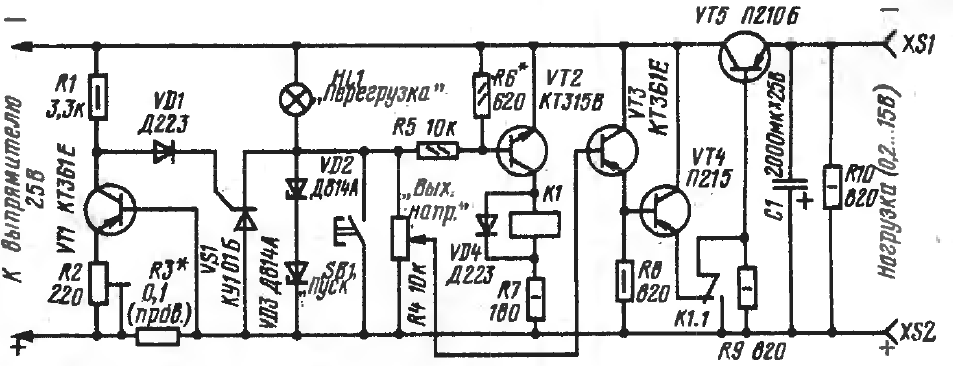

Собирал блок питания по такой схеме в 80-х годах. Схему брал в журнале "Радио". Блок с защитой от КЗ на реле. Плавная регулировка от 0 до 23 вольт.
Исправно служит уже много лет. Советую.


Присоединённое изображение (нажмите для увеличения)
