Хочу сделать автоосциллограф, Прошу помощи

[Andi]

Прошу, подскажите пожайлуста в каких случаях, вернее при измерении каких сигналов, обязательно нужна синхронизация.

[andreika]

Синхронизация применяется при измерении любых сигналов, за исключением многоканальной записи (когда проще записать а потом просмотреть), медленно меняющихся процессов (кислородный датчик) или записи короткого промежутка переходного процесса где все сигналы не стабильны (к примеру 2 – 3 сек запуска двигателя). Синхронизацию отдельным каналом считаю бессмысленной, так как на этот канал все равно уходят аппаратные средства, а увидеть чем мы синхронизируемся в этом случае нельзя. Возможности синхронизации должны быть гибкие (сдвиг по времени в + или -, смена «на лету» канала синхронизации), так как частенько приходится синхронизироваться сигналами с «неудобной для синхронизации формой» (первичное напряжение катушки зажигания). Чем устойчивей можно будет получить картинку сложного сигнала тем больше от осциллографа будет пользы.
Интересно, а физически возможно сделать такую синхронизацию, где период между импульсами постоянно бы отображался в пределах экрана вне зависимости изменения частоты сигнала (то есть автоматически менялась развертка)? Тогда бы наглядно было бы видно опережение подачи искры от оборотов и тому подобное (при просмотре нескольких каналов). Но скорее всего это из раздела невозможного.

[Andi]

[Интересно, а физически возможно сделать такую синхронизацию, где период между импульсами постоянно бы отображался в пределах экрана вне зависимости изменения частоты сигнала (то есть автоматически менялась развертка)? Тогда бы наглядно было бы видно опережение подачи искры от оборотов и тому подобное (при просмотре нескольких каналов). Но скорее всего это из раздела невозможногоote]

Будем думать.

[Andi]

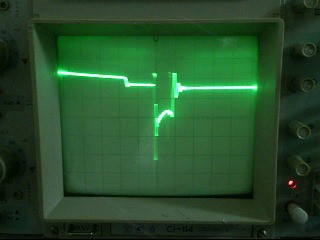

Сегдня проверял на живучесть одной мысли по испльзованию ЭЛТ осцилографов (С1-114), прикладываю рисунок. Правильно сказали что их использовать для ремонта практически тяжёлый случай

Присоединённое изображение

[Andi]

Господа, есть кто спользовал приведённую на этом сайте схему адаптера, как её ещё называли Посталовского. Собрал, а кроме шумов больше ничего.

[andreika]

Не знаю какая схема была здесь выложена, но на первых встроенных адаптерах осциллографа Постоловского схема была такая:
Думаю да же сейчас неплохо иметь такой переходник с современному Аутоскопу, если надо по быстрому посмотреть или сделать запись для синхронизации процессов, а подключать выносной адаптер нет времени. При этом можно подключать его или к 1 – 4 каналу или к специализированным 7 – 8. Хотя эти каналы по сути такие же но по настройкам отображения осциллограммы предпочтительней.


Присоединённое изображение

[Andi]

Спасибо за схемы, буду пробовать

[Andi]

andreika
Скажи, пожайлуста, каковы номиналы напряжений для кондёров

[andreika]

Напряжение там не большое, и на бескорпусных неполярных конденсаторах (для поверхностного монтажа) напряжение обычно не указывается. Возьмите обыкновенные малогабаритные, они обычно рассчитаны на 20 – 160 вольт (зависит от габаритов и ёмкости).

[Andi]

Спасибо, за информацию.

[Andi]

Господа мэтры прошу помощи, либо ссылку где можно посмотреть.
На данном этапе возникла проблема по изготовлению так скажем переходного устройства для соряжения с осцилом, желательно на микросхеме. Необходимо два варианта схем 1-ый неболее 2,5 вольт на выходе, 2-ой неболее 5 вольт. Заранее спасибо.

[Andi]

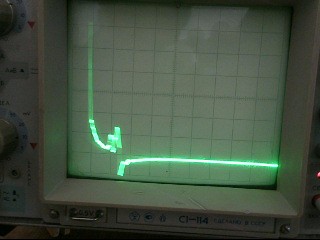

Прошу совета, была опробована выше приведённая схема емкостного датчика, с использованием С1-114. По сравнению с первичкой, вторичка получилась не ахти, хотя по идеи должна быть похожа на первичку. Прикладываю рисунок


Присоединённое изображение

[Andi]

Извиняюсь за последнии два заданных вопроса мною. Собственная невнимательность и привела к глупым вопросам

[Andi]

Мужики помогите. Где можно найти микросхему АЦП AD7825, очень надо, второй месяц сижу на попе ровно в ожидании кагда пршлют.

[hash]

Здесь искал?
http://www.efind.ru/icsearch/?search=AD7825
