Хочу сделать автоосциллограф, Прошу помощи

Andi - я не так разбираюсь в электронике, чтобы самому делать осциллограф, но мне кажется, что этот путь, по которому ты пошёл (приспособить обычный осциллограф к диагностике авто) - тупиковый, промучавшись, ты всё равно прийдёшь к выводу о необходимости программного осциллографа на компе, чтобы можно было запоминать осциллограммы, двигать настройки при просмотре запомненных осциллограмм. Может быть полученные тобой наработки и окажутся полезны при переходе к разработке осцилла к компу, а если нет? (повторяюсь: - я не в курсе). Сколько труда будет впустую?
Уж лучше осциллограф на звуковой карте, чем такой.
Извини, не хотел разочаровывать, высказал мнение.

Андрей большое спасибо за сайт.

ABC: Выставленные мною рисунки, просто демонстрация, что использовать ЭЛТ осцилографы для анализа тяжёлый случай. На данном этапе осуществляется наработка по датчикам, какую схему датчика использовать, почему и спрашивал и просил объяснить кто чем и как.

Проблема была в одной микросхеме чтобы сделать приставку к компу, спасибо нашему админу, дал сайт, где можно заказать.

Мужики прошу помощи по вопросу, если конечно такая информация существует, вопрос синхронизации. Вопрос не праздный, хочу сначала сам понять как и от чего, чтобы потом програмисту правильно объяснить. На данном этапе ожидаю микросхемы для осуществления сборки и програмирования блока типа осцилограф и проверки его заявленных функциональных возможностей.

На данном этапе похвалиться нечем, хотя так называемый осцил готов, из-за отсутствия необходимой микросхемы, от поставшиков один ответ " В течении 25 банковских дней". В середине февраля оплатил, а лахотрон до сегоднешнего дня, а возможно и далее будет. А чё, абы переферию "обуть", то фирма - "База эелектроники".

Собрал осцилограф пока хвалится шибко нечем, был опробован 1-ый канал на вход подовал 100кгц, 5 вольт, через делитель рачитаный на 300в.

Присоединённый файл ( Кол-во скачиваний: 58 )
 _________.doc

Мужики прошу Вашего резюме по снятой осциллограмме, насколько она информативна к применению. Сигнал первички с катушки зажигания, авто Seat, моно-впрыск, тамблер.


Присоединённый файл ( Кол-во скачиваний: 48 )
 Seat_________.doc

Вроде нормальный сигнал. Только нужен ещё 1 канал - сигнаал с датчика 1-го цилиндра (не такой, как этот, а просто пик. чтобы знать, где какой цилиндр). И бывает необходимость рассматривать сигнал покрупнее.

Спасибо за информацию. Выложить то выложил, а что и как не до конца.
1. Сигнал снимался, повторюсь с катушки зажигания, то есть первичка.
2. Сигнал пока не привязан к масшабу сетки, ни по времени ни по вольтажу, хотя в спешке и радости, что увидел первичку, не произвёл измерение напряжения, есть маркер, который выдает вточке пересечения с кривой.

Прошу, пожайлуста подскажите, где можно реально найти информацию по осцилограмме первичного напряжения на катущке зажигания (трамблёр) с временными показателями по всему участку кривой. Здесь на сайте смотрел но не понял, время показано в милисекундах или микросекундах. Информация нужна для привязки шага сетки.

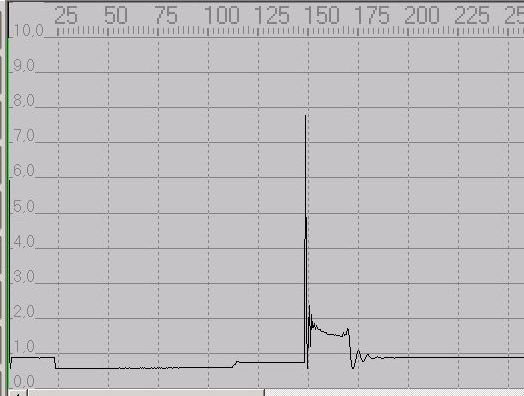

Сегодня проверял так сказать медленный канал по "первичке" авто тоже.
Прошу Вашего резюме.

Присоединённое изображение (нажмите для увеличения)

Да, нормально, не зацикливайся, от звуковой не отличишь.

Андрей, обращаюсь к тебе как к нашему шефу, пожайлуйста помоги.
Мне нужна, вернее где взять информацию, повременную составляющую для высоковольтки, то есть временные показатели осцилограммы по участкам. Очень нужно для привязки к масштабу сетки, ведь метод трёх П здесь не проскочет.

Я не совсем понимаю смысл задачи. Есть временная шкала в мсек, она же сетка, что в ней не устраивает? Если осциллограф имеет дискретизацию более 200кГц, то можно добавить и микросекундную (мкс), хотя не уверен что это нужно для диагностики.
Посмотри как сделано в PowerGraph (или CoolEdit) и сделай также.

Хотя, я тоже слабо понимаю - зачем все это... Но, если очень надо, то:

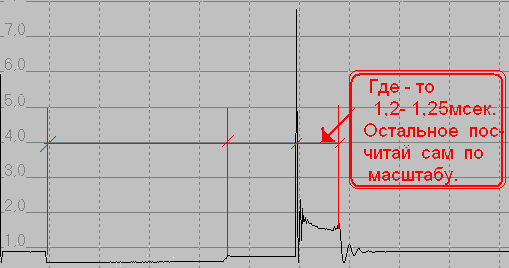

№. Если очень грубо, то, приблизительно, так.
№ А, вообще - то, странный способ тарировки. Существуют же генераторы стандартных сигналов. Если нет такового под рукой, то можно воспользоваться сетью 220в. 50гц. Половина периода будет равна 10 мсек. Про делители, надеюсь, напоминать не надо?
Если интересует только длительность сигнала, то в сеть не обязательно лезть, достаточно наводки.

Присоединённое изображение (нажмите для увеличения)

Андрей.
Спасибо за разъяснения, почему я ещё в начале спрашивал на каких скоростях меряется сигнал. Опять же неправильно применил термин, наверно правильно был бы временной показатель измерения в милисекундах или микросекундах. Блин век живи, век учись, а особенно формулировать свои мысли.


Сансееич.
Спасибо за наглядную информацию.
