звуковая карта для осцилографа.

Замерь U которое дает твой калибратор и подбери делитель.

KMM не могли бы вы посмотреть плату с расположенными элементами и подсказать правильно ли подписаны особенно интерисуют диоды D1-D4 на схеме они расположенны по одному а на плате по другому. Собирал по схеме выложенной вами http://www.carhelp.info/forums/attachment....80&d=1196795119. Перемычки обозначены белым.
вот ссылка на файл плата
Заранее спасибо.

Это сообщение отредактировал Serjik10 - 4.08.2008 - 14:32

Извините,что вмешиваюсь. Диоды стоят на входе и расположены на встречу друг-другу(защита),кстати КММ делал поправку. Попутно-чем открывать платы в lay? У меня с сайта грузятся в Word, а оттуда не могу в lay отправить. пришлось самому разводку делать

vasilich, открываеться прогой называеться Sprint_layout_5. А ты тоже делал по схеме КММ? и какую звуковуху использовал?

[quote]и какую звуковуху использовал? [/quote]CMI8738/C3DX вроде бы зту[/quote][quote] А ты тоже делал по схеме КММ?[/quote]Да,а чего изобретать,человек опробовал,да и хозяин сайта не одну звуковуху переделали,знаниями своими делятся бескорыстно[quote], открываеться прогой называеться Sprint_layout_5.[/quote] Я пробовал открывать lay 4-тым.

Vasilich Seriik10 Спасибо за тёплые слова. В остальном думаю всё понятно (разобрались за ошибку в схеме я уже извинился )
Vasilich Если можешь выложи свой вариант печатки может кому-то пригодится.

Скорей всего макетница. Опробую ее . выложу,вроде всего 3 микросхемы, а продвигается медленно.

Все спасибо за подсказки вроде разобрался все работает!
vasilich Будешь собирать собирай сразу стабилизатор питания так как напряжение +5 и -5 не стабильно.

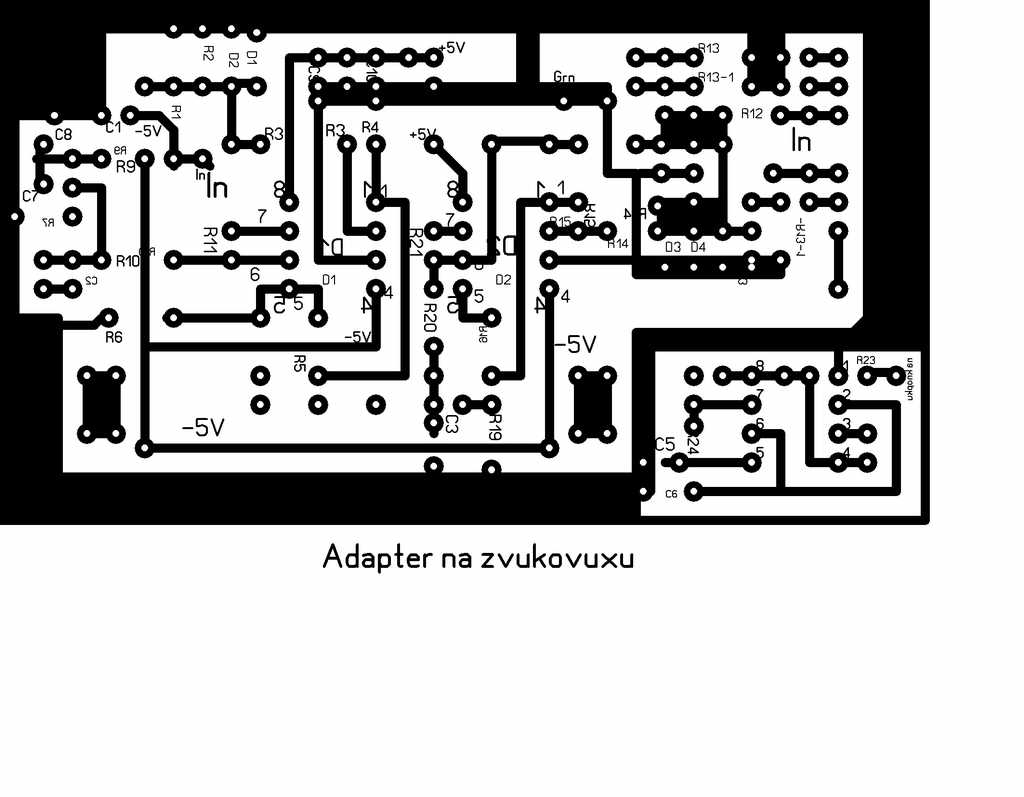

Попробую Вот эту Есть еще без калибратора

Должна по ссылке такая быть

Присоединённое изображение (нажмите для увеличения)

Vasilich Всё нормально вставилась.

разводил в lay-4, в lay-5 они вставляются, а чтоб посмотреть платы сделанные в lay-5,четвертым не читаются.

[/b]vasilich[b]

Приветствую!
Имею такую же плату как и Ваша - с С4 и С14, с которой нахожусь "в самом начале пути" по изготовлению.
Не подскажете, как все стоит делать, какие "подводные камни" могут встретиться и как их лучше обойти?
Если можно, начиная с того, что на ЗК стоит выпаять/оставить/заменить и далее, законченные схемные решения с необходимыми доработками для этой модели ЗК, рекомендации по элементной базе, ссылки на печатные платы и т.д.
(А то читая не один вечер форумы на эту тематику, в голове уже какая то каша).

Спасибо всем прочитавшим, а особенно - ответившим!!!

Prohodimec Cобственно с переделкой мороки нет. Выпаиваешь сопротивления на входе и закорачиваешь электролиты. Вставляшь звуковуху и меряешь Uсмещения на Lвходе. Ессно перед переделкой звуковухи проверить ее на работоспособность. Возможно драйвер на нее потребуется(в инете есть) У меня смещение 2.14В было,но мерял китайским, наверное заниженое. Адаптер собрал на 2х NE5532P. Но из поступившей информации для CMI8738/C3DX инвертор не нужен, можно на 1 микросхеме. Сейчас пока остановился на уточнении допустимого U смещения.

[QUOTE=vasilich, 10.09.2008 - 08:44 ... Адаптер собрал на 2х NE5532P. Но из поступившей информации для CMI8738/C3DX инвертор не нужен, можно на 1 микросхеме. Сейчас пока остановился на уточнении допустимого U смещения.[/QUOTE]
Спасибо, с ЗК все получилось. U смещения 2,3В - многовато )

Т.к. при использовании ЗК на CMI8738/C3DX инвертор вроде бы не нужен...
Уважаемые форумчане:
- нет ли у кого печатной платы (схемы от КММ) на одной микросхеме, а не на двух (поделитесь плиз) ;
- при исключении инвертора из схемы, нужно ли исключать (или изменять номиналы) R3, R5 (R14, R16);
- если инвертор оставить, и установить переключать для перекоммутации (при необходимости) входного сигнала со входа R3 (R14) на вход R5 (R16). Допустимо ли это с точки зрения внесения дополнительных наводок и искажений в сигнал и т.п.???

Спасибо. Успеха!

P.S. Что то с цитированием не ладится...

Это сообщение отредактировал Prohodimec - 12.09.2008 - 10:32
