звуковая карта для осцилографа.

Печатку смотри выше.

Уважаемый КММ, первое, что я сделал, читая эту тему, скопировал схему и варианты печатных план (Ваш и "Vasilich"-a).
Спасибо Вам за труд и за помощь.

Вопрос был в ее упрощении в связи с ненадобностью на CMI8738/C3DX инвертора. Вряд ли будет лучше, если после сборки при настройке выяснится, что от инвертора нужно избавляться. К чему лепить тогда перемычки и т.д. ?!

Вот и хочется или упростить схему или предусмотреть для сигнала заранее возможность корректного "обходного пути", не в ущерб его качеству.
Но так как мои познания в конструировании измерительной техники "исчезающе малы", обратился к знающим.

Успеха!

Спасибо КММ. У меня тоже получилось на СМI8738\С3DX плату выцарапал на 2 ОУ TL074 ( вставил в панельку, рано или позно высоким убью,чтоб поменять) плату приклеил на ЗК Uсм2,16В запитал через 7805 7905 А2-+12В В1--12В В3-маса (распиновка PCI).Проверил на мотоцыклах детей. Понравилось.

Prohodimec!!
1 Инвертирует ли данная З.К сигнал однозначно ответить не могу я сней не работал.
Насколько помню на Car Help кто то её испытывал (вроде она не инвертирует сигнал).
2 Сигнал всегда можно инвертировать программно.
3 Думаю лучше поставить перемычкт (не большые затраты и меньше помех чем коммутировать переключателями).
4 Как я уже писал, R8 и R18 (СП5-2В или им подобные по точности) надо вывести на переднюю панель. Подстройка U смещения будет осуществляться аппаратно как в обычных осциллографах.
Успеха!!

Где находятся базовые линии при таком смещении? Ниже нуля?

Зы. Сигнал становится по центру базовых линий при таком смещении?

Приветствую, форумчане!
Адаптер по схеме КММ собрал!
Но так как совсем недавно поменял БП упустил, что в новом нет "-5В", из двухполярного, только "+/-12В". (Сейчас стоит БП Chieftec 850Вт.)

В связи с чем, подскажите пожалуйста, как поступить правильнее и проще (мне видятся следующие варианты):
1. Не мудрствуя, запитать TL072 "+/-12В"? (TL-ка позволяет такое напряжение питания)
Возникает вопрос - можно ли именно для данной схемы???

2. Если же можно только "+/-5В", то:
- проинвертировав имеющиеся "+5В", получу двухполярное по 5В;
или
- "+12В" через стабилизатор типа LM7805, получу "+5В";
- "-12В" через стабилизатор напряжения отрицательной полярности типа КР1179ЕН5А, получу "-5В".
Возникает вопрос - падение напряжения на стабилизаторе (вх/вых.) 7В (!!!)
А как на счет нагрева, нужен ли радиатор???

3. Может у кого есть уже готовое и проверенное решение такой ситуации для данной схемы???
Выручайте.... лежит собранная плата и....

Успеха!

P.S. Так и не понял по схеме от КММ, что за элемент на входе СР-50 адаптера (который без делителя), обозначенный символами - "510 к240". (Место под него на печатке так и пустует)
Это что такое может быть?

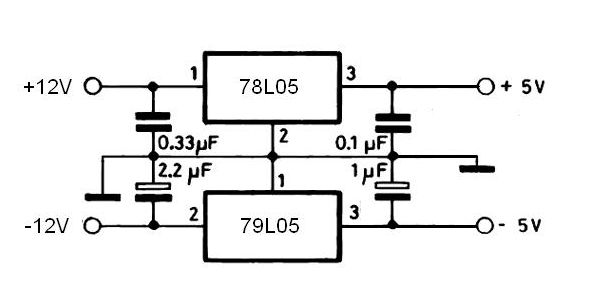

к240 это Варистор (это резисторы, сопротивление которых зависит от приложенного к нему напряжения. (аналогично разряднику). Про 510 не понял? Запитать адаптер лучше по прведённоё схеме.

Присоединённое изображение (нажмите для увеличения)

Приветствую!
В очередой раз Вам - Спасибо!!!
Все понял.

510 - написано на эл.принципиальной схеме адаптера, над к240 (может S10)

Успеха!

Приветствую, форумчане!
При настройке адаптера по схеме КММ, "угробил" один из входов ЗК.
(ЗК HSP56 на CMI8738/PCT-SX)

А а на новой ЗК, тоже HSP56 на том же кодеке, на входах обнаружил последовательно включенные детали, обозначенные на плате как L1, L2 (похоже - индуктивности ???). А потом уже идет RC-цепочка.

Может кто сталкивался? Какова их роль и что с ними делать? Интуитивно "осчусчаю", что выкидывать..... Подскажите, на правильном ли я пути ?!

Успеха!!!

Найди на проце входа AUX (см. даташит) и прицепись проводками к их входу, там тоже два канала. Соответственно в микшере windows переставь галку с "Line in" на "AUX". Снова получишь два канала работающих на запись.

Спасибо за совет (не знал) - пригодится.
ЗК - уже заменил, оставив "одноканальную" для будущих экспериментов.

Успеха!

Привет всем однодумцам !!У меня переделанная звуковуха 8738 !! Проблемы были те же (система XP) постоянку не удаётся увидеть и не получается откалибровать!! Собрал на очень маленькой плате перед сборкой погонял схему на эмуляторе под названием PROTEUS -работала прекрасно(на одной TL 072)!!В делителе обратной связи по постоянному току 10к и 10к !!!в делителе корректирующем Uсм(у меня 2,2 v) : -5v-> 2к ->1к подстроечный ->2к->ground!!! U питания взял +12 с платы звуковухи а -12 подвёл отдельным проводом !! Понизил в обоих до +5 и-5 !!!В + 7805 в - стабилитрон на 5в и резистор!!! Сделал сменное жало для паяльника - распилил носик пополам и чуть развёл встороны на 3мм чтобы одновременно отпаивались два вывода SMD конденсаторов и резисторов !!Монтажную плату размером 30мм на 50мм прицепил на 4 скрутки к звуковухе- получилось очень надёжно(кто захочет повторить -звуковуха имеет форму буквы Г -на внутренних сторонах отступить от края 2мм просверлить вдоль сторон по два отверстия 1мм на сторону в звуковухе и напротив них в монтажной плате приложенной к звуковухе торцевой частью во внутренний угол - продеть вних кусочки от ножек резисторов и скрутить -- держится как родная плата !!! Всё хорошо- но я не увидел здесь ссылки на драйвера под XP!если кто знает подскажите -ссылка ГДЕ!!Хотелось бы увидеть результат всех усилий !!!

Igor41- не всякую звуковиху под ХР видит постоянку. У кого то ето из за хардуера, у других из за софта. Лутше попробуите вашем адаптером с указанъйе в тему звуковихам опробванъйе участники в тему. И еще смотрите внимателнее на АЦП и чип-кодека, они тоже указанъйе в тему-опробавание.
Антонов Иван
П.С Драйвер ищите у саиту производителя и сразу несколко версии берите, объйчно самую свежую "оптимизирана" так что постоянку не увидетъ. Берите более старую версию- в общем методом проб и ошибок. :

Не инвертирует указанная звуквуха,если схема собрана на двух микросхемах,то входной сигнал подать на прямой вход,т.е на 3 ножку,ессно предварительно убрать ее с общего..Сопротивлениями R4 и R15(по схеме КММ)подстраиваешь по шумам чувствительнсть.
