,,Это общая идея для стенда, где всегда остается поле для творчества и изменений. Может кто-нибудь и другие добавления сделает.
Если что непонятно объяснил, то пишите, постараюсь помочь!
Желаю успехов!"

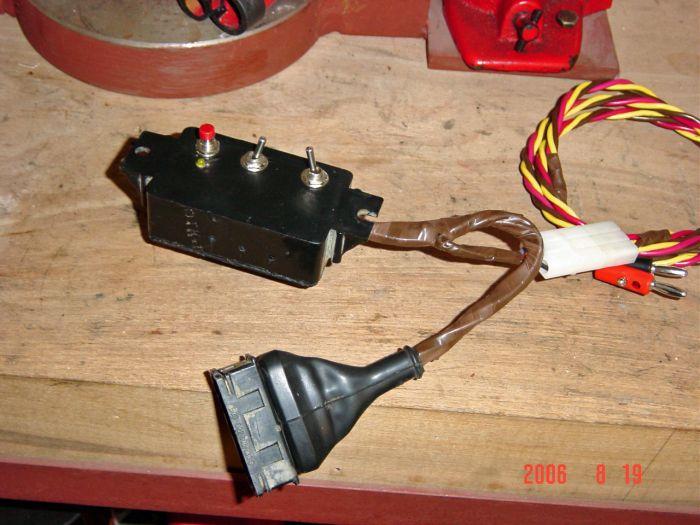

А ето фотки то что сделал. Наконец то попало в руки цифровое фото.


Присоединённое изображение (нажмите для увеличения)

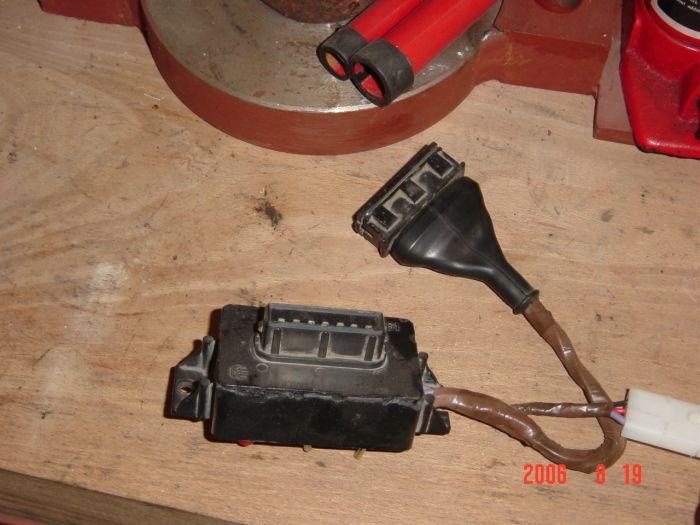

Вид с другой сторону.

Присоединённое изображение (нажмите для увеличения)

Вопрос по реализации. Для проверки двойных и одинарных катушек зажигания ВСЕХ типов,достаточно ли коммутатора от 2108? (по времени накопления и пр.)

A что подруземеваеться под ,,ВСЕХ". Надеюсь не включил ,,класику":)
Посколько на двойнь!х и одинарнь!х первичная обмотка в омическом плане не очень различаються, а время проверки малое и время накоплении не очень касаеть работоспособносьти катушки, думаю, что достаточно. Кстати статистику не делал, можеть есть и другие мнения.....

с катушками от волг-уаз те которые с варатором могут быть проблемы..

Чур тебя! Я их не делаю...

Затруднили вь! меня. Ету щучку делал на ходе, да и схем не писал. Сегодня прорисовал кое как, но файл получился 400к., а здес кажется, до 70к можно вставит. Предлагаю, если кто нибудь проявит интерес, пишите на мейл и схему пось!лаю каждому.



Привет всем скинь схему karovadjeo@mail.ru

мои 5 капель.
использую аварийно зажигание аз-1.-в качестве генератора импульсов. со старого модуля срезал разьем-папа, купил разьем мама-идущий на модуль.
питание на АЗ-1 от акб с дублировани от штатной. и все..

НТСовский тестер МЗ имеет три кнопки 1000 об 2000 и 5000об мин, для этого просто если применять в качестве генератора импульсов схему аварийного зажигания, отпаять конденсатор и подобрав необходимые емкости включать их кнопками , просто и удобно. три кнопки и три конденсатора, можно на машине по тахометру конденсаторы подобрать поточнее, если откинуть ДХ и подключить настраиваемый генератор.

Ну уж насчёт дешевле это через чур хватил 4000р за коробочку с кнопками и элементарным генератором. А здесь всего то комплеккт старых свечей, три кнопки, 3-5 конденсаторов , разъём, немного проводов, пара крокодилов и корпус подходящих размеров, максимум на 500 р потянет, и несколько часов работы для своего удобства потратить из тех моментов, когда нет клиентов или непогода на дворе. Даже если использовать два коммутатора , или один двухканальный, то можно с успехом проверять и катушечные модули для новых ЭБУ с ключами в контроллерах, и то больше 1000 р не наберётся, а разрядники из б.ушных свечей на токарном станке можно сделать, , не обязательно делать из металла, можно и из полистирола, а соединения сделать проводами у нас делали из обрезков оргстекла 10 миллиметрового, и прозрачно всё и жёсткости достаточно , только нужен комплект ВВ проводов, можно накопить из заменённых оборванных укоротить и перепрессовать.
Конечно можно всё старое выбросить, но согласитесь экономить лучше и давать вторую жизнь вещам, изготовленным человеческими руками.

У кого нибудь есть схема ЦНТСПМЗ что то загнулся один канал.

Присоединённое изображение

Между микросхемой и выходом импульсов немешает транзисторный каскад сделать для развязки.Пишу после личной практики-недавно спалил 555 подавая импульсы спидометру.
