Датчик топлива от ВАЗ-2115., Вопрос.

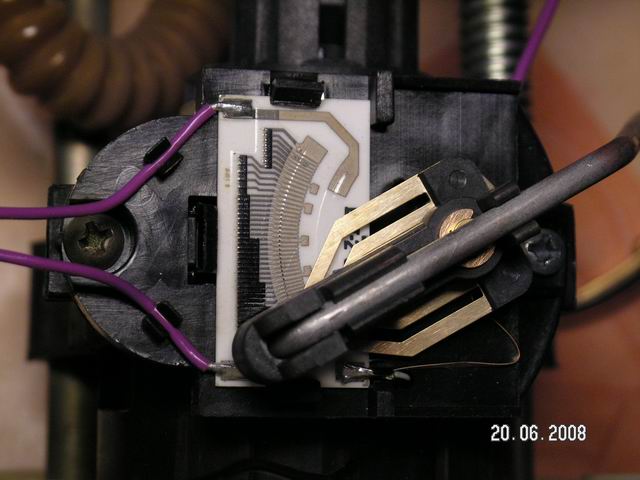

Вот хочу выложить фото фрагмента датчика топлива. Кто обьяснит. Клиенту поменял весь блок с насосом (недокачивал насос). После этого перестал показывать у него указатель топлива. Опять снял. В итоге оказалось не правильно подключены провода датчика на новом блоке(или так должно быть). Мало того разьем какой-то нестандартный. Порезал провода и преределал как на старом насосе. Потом уже после него решил разобраться сам.
Вопрос.- Почему до указателя идет один провод. В итоге работает и указатель топлива и лампочка резерва. По крайней мере на его старом насосе выходило три провода от блока...
Определите по фото куда какой провод должен идти что-бы работали и указатель и резерв топлива. Должны быть три провода. А выходит один...(не считая массы)

Присоединённое изображение (нажмите для увеличения)

Так там три провода и есть. Два фиолетовых сигнальные и один черный маса. Верхний фиолетовый идет на лампу резерва ,нижний -на стрелку ,а черный ,с права в низу ,маса.

Правильно... А почему на выходе квадратного разьема, на дне крышки блока, у моего клиента, выходило три провода.- насос, масса и датчик топлива.(хотя на широком разьеме все четыре провода штатные). Но нет провода которая должна идти на лампочку резерва. Причем разьем я оставил именно старый, заводской. Машина новая, 2007 года. Может я панику поднимаю. Позвонит через два дня когда бензин будет заканчиваться и скажет что лампочка не горит. Физику не обманешь. Ведь явно напрашивается еще один проводок. Уже думаю может модификация насоса которая мимо меня прошла, никогда не сталкивался.

Возможно.А зажигание лампы резерва "вычисляла"сама приборка.

это для норм токсичности россии


это евро-2 проводка

На электронных щитках лампа загораеться по сопротивлению датчика, а не конечным выключателем.

дк34 прав все электронные панели работают по 1 проводу и лампочка загораеться по сопртивлению датчика.
те кто хоть раз на восьмёрки- девятки менял высокую панель на "евро" знают об этом

Вот и пришли к единому решению. А то я думаю что-то не так. Панель как раз Евро стоит на 2115-х. А у него как раз система типа Боша 797 или Янв. 7.2 Явно начинка электрики смахивает на 2114.
Значит по моему фото нижний провод идет к указателю, а на клемме-ползунке должна быть масса. Правильно? А то я поотрезал проводочки.Теперь собранный блок целиком с отрезанными проводами от датчика лежит на балконе.
Спасибо всем за дискуссию.
