ВАКУУМНЫЙ ДАТЧИК - УСТАНОВКА ГРМ

Уже лучьше . Есть точки у тебя открытия впускных и закрытия выпускных. Но чтото всё перекошено и склоны не попадают на ВМТ . Тут явно неправилно установлен ГРМ. Проверь метки. И ищи другую пьезо пластину такая маленькая отдача у этой. Должно быть от одного до трёх вольт.

по осцилке помоему клапана не держат, фронты справа получаются пологими или не так ? опережение тоже черт знает где, слишком раннее.
все таки другие пьезики не те, нет размаха и отклик запаздывает

Нет не кверх ногами . Вместо ВАКУМНОГО УСИЛИТЕЛЯ ТОРМОЗОВ подключатся нужно. А ты может вместо вакумного опережения зажигания так там ничего не видно.

подкючался вместо вакумного тормозов

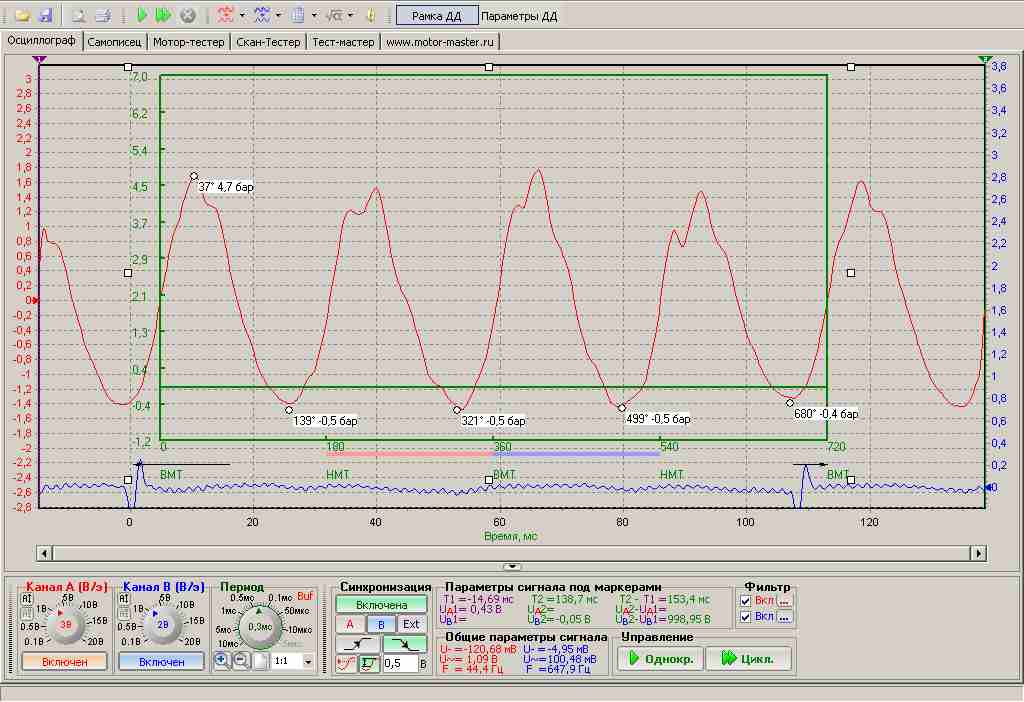

2109 Вал отстаёт на один зуб закрытие выпускного позднее (должно быть 17град) и газами из выхлопа перекосило осцилограмы.. Видишь как у тебя . Сначала поставь правильно распредвал а потом анализ. Но для начала нормальную машину продиагностируй потренеруйся на ней а потом уж двигайся дальше.

Присоединённое изображение (нажмите для увеличения)

Снимая выхлоп синхронизируйтесь по 3му цилиндру чтоб не путать выхлоп. В этом случае будет 1342. Как на осцилограме . А если оставите синхронизацию по 1му то выхлоп будет 2134 и неудобно анализировать. Форсунки синхронизация по 1му и работа 1342. В описании ВТОРАЯ имеется ввиду вторая осц. а не форсунка.

это она же???
http://radiodetali.com/td/piezo/kpt1410.htm

это она же???
http://radiodetali.com/td/piezo/kpt1410.htm

Конечно она . Всем напиши где приобрести. Сайт очень хороший. Если себе будешь заказывать то приобрети КРТ1210,КРТ1410,Эти я испытал и стоят по 40 центов у нас. по характеристикам смотрю хорошие КРТ1712в. КРТ4425. Они побольше размером и чувствительней.

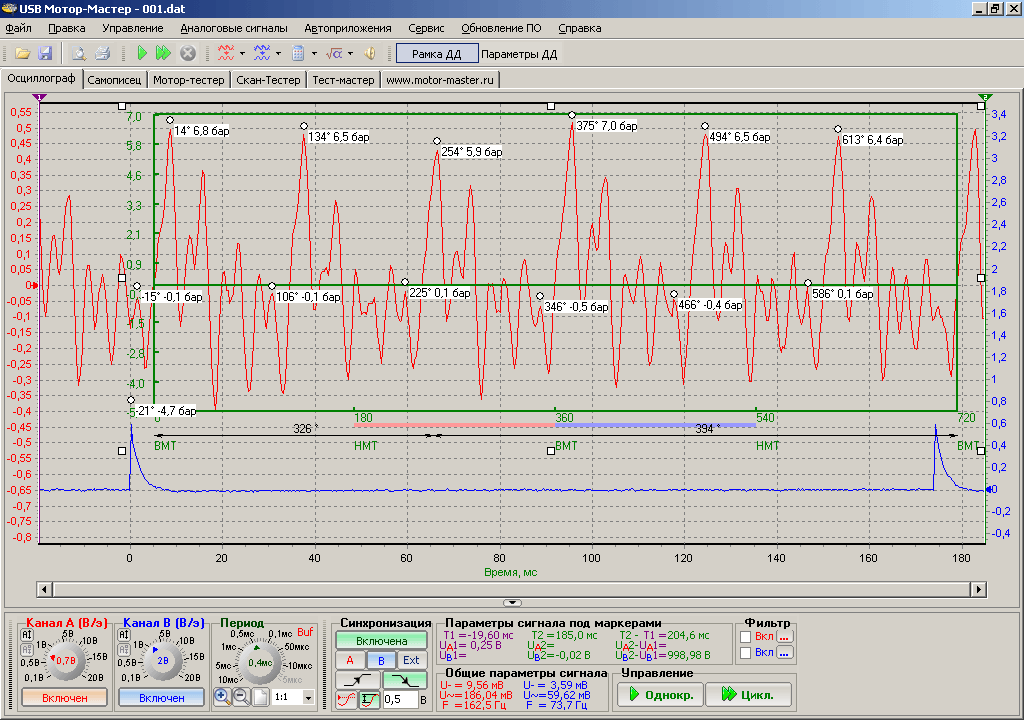

вот с другим пьезо, уже получше, но все равно размаху мало
снимал опять со своего авто, на Вазе один обещал, но не подъехал

Присоединённое изображение (нажмите для увеличения)

РАЗ фильтра у тебя не работают то хоть сглаживай. Уменьшай отверстие. И главное с обратной стороны датчик должен быть герметичным что б демпфировать свободные колебания пьезопластины. Пока не добьёшся на ВАЗе такой как у меня осц. отвечать не буду. Время дорого.Извини.

В москве вот тут тока нашел эти датчики http://www.quartz1.ru/
остальные либо по безналу торгуют либо нету либо партия...
на рынок есс-но не ездил, мож там завались...

щас товарища попросил приобрести он там рядом работает, ну и если все будет ок то на след неделе буду пробовать свое корыто

http://www.dessy.ru/cgi-bin/shop.cgi?do=wholepage&id=2748
возможно и остюда можно кое что подобрать

Там, если не ошибаюсь, все пищалки электромагнитные. Они не подоидут.
ЗЫ: По маркировке как их отличить, чтоб заказать, кто знает? Просил знакомых поискать пьезо в корпусе, нашли кто чего, но все кроме однои(без маркировки размером 3*1См) электомагнитные(((

Не все, просто тама каталог кривой какой то в этом плане. Например, TFM-57 и TFM-59 пьезки: http://www1.promelec.ru/pdf/tfm-57-1.pdf

Х.з. Например, забиваешь название приглянувшегося девайса по тому каталогу в яндекс, и находишь про него дополнительную инфу.

Edinolichnik, спасибо. Думал по первым буквам маркировки их можно отличать.
