Осциллограммы электромоторов и др.

[Петрович]

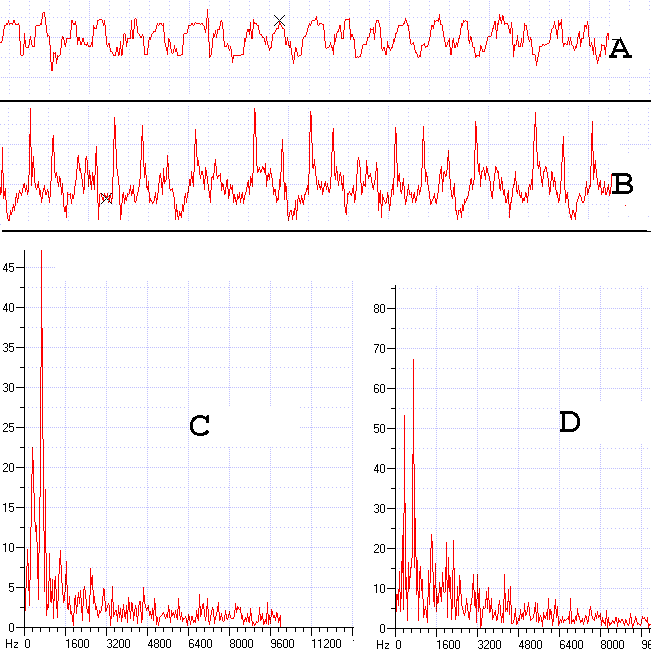

рисунок 1
А - сигнал тока потребления исправного моторчика вентилятора. Записан в режиме малого сигнала, поэтому вместо подобия синусоиды видим кривую со всплесками. Вращение мотора "на слух" - есть какие-то призвуки, поэтому некоторые выбросы могут быть повторением странных звуков. К слову - обычно такой моторчик свой срок не служит полностью. В режиме сигнала большого (снимается на сопротивлении большей величины) - форма весьма приближена к синусу.
B - моторчик однотипный, но издает ужасные звуки. В блоке электроники были ошибки "неисправен мотор вентилятора", - был потому и забракован. Здесь выбросы напряжения напрямую связаны с состоянием моторчика. Запись минимальным сигналом была проверена для выяснения минимально-различимого уровня, при котором еще можно сделать выводы. Кроме того, такую запись можно производить во время работы устройства (отопителя) и при этом не вносить помеху в эл.блок.
C и D - спектральные характеристики сигналов. Если на C имеется один пик преобладающий (и низкий уровень составляющих по диапазону, то на D уже - два явно выделяющихся выброса, весь уровень больше, а величины составляющих (что помельче) почти сопоставимы с "пиками" на "С". Сравниваем по частотам и по величине сигнала, соответствие, естественно, такое: A - C, B - D. Дальше нечаянно получилось обозначить теми же буквами и на след. рисунке - извиняйте! Если все это еще отправится...

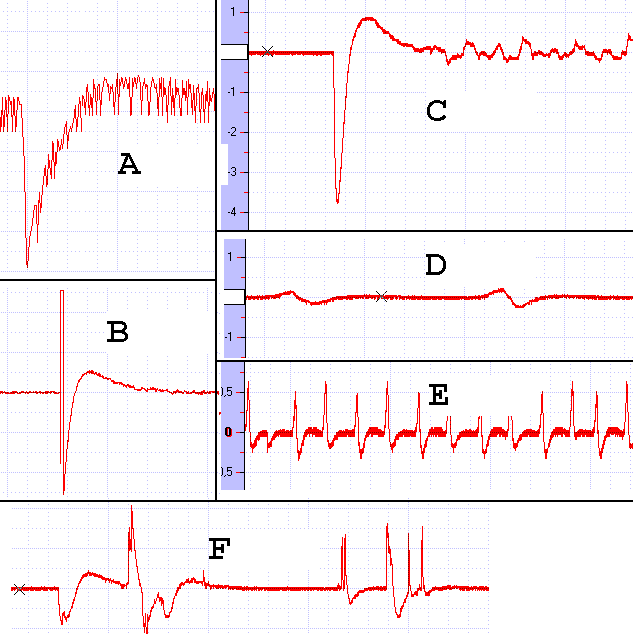

рисунок 2
А - сигнал тока включения лампочки 5 вт при использовании исправного выключателя. При некачественных соединениях по питанию (например, потери на предохранителе или тонких проводах), плохих массах - такая помеха может "гулять" по цепям.
C - момент включения более мощного моторчика исправным выключателем, синусоидальная часть (после большого выброса) еле заметна, поскольку от выброса включения отличается на порядок. Записал отдельно в разных масштабах времени и амплитуд : D и E. Рисунок B относится тоже к этому же моторчику и должен быть похож на "А", но был какой-то звук посторонний при запуске - лишний выброс может с ним и связан, со звуком этим?! Последний рис. F - опять этот же моторчик, но включается через выключатель, которому осталось "недолго жить". Повторная запись этого сигнала меняла и количество выбросов и величину - это "средний" сигнал для данного выкл. и мотора.
Если вопросы (вдруг) будут - попробую ответить. Возможностей у программы - целое море. Это я для себя такой вывод сделал!
Предварительный просмотр картинку не показал - может и не отправится. Надеюсь на админа - чтоб отстрелил записочку.

Это сообщение отредактировал hash - 1.02.2011 - 00:56

Присоединённое изображение (нажмите для увеличения)

[hash]

Рисунок 2 (описание выше)

Это сообщение отредактировал hash - 5.06.2004 - 20:58

Присоединённое изображение (нажмите для увеличения)
