Январь 7.2 - сгорели ключи по зажиганию.

Согласен, я думаю это задумано как "три в одном" перемычка-резистор-предохранитель))). Падение напр. на нем берется для ограничения тока, в случае КЗ - как предохранитель, чтоб дорожки не сгорели. И как перемычка для соединения двух точек.
ЗЫ: На резисторах с нулевым сопротивлением обычно пишут "0" или "000"
Был с классики блок, там пробиты оба ключа и катушка даже треснула, тащили с включеным зажиганием. Капот открыли - горелым пахнет. Этои перемычке ничего - целая, вот сомнения и закрались, что "оно" может как предохранитель работать. Наверное на ключах пробитых бОльшее падение напр. было

Не, ну ток то катушек с запасом они обязаны держать, а вот если прямое КЗ - должОн сработать.

Получается двоинои запас выдержали на 5+ )))).
Бывает и по другому, как у denkisan-а

ahim - Да, это оно и есть (на твоей картинке). Я четвёртый вывод просмотрел.

АВС, там два только. К левому краю (по фото) от 2-х ключеи подходит, а правая сторона на землю. По аналогии с пустым местом (под второи...Перемычку или резистор) Там на фото хорошо видно

Думаю да. Как я понял он двуногии.

Нет, этот к ним не относится. Попробую картинку приложить

Зелёная штучка - это токоограничивающий резистор 0,02 Ома. Можно перемкнуть накоротко куском проволки. Если поставить резистор большего номинала, контролер уменьшит время заряда и искра станет слабее.

Насколько знаю низкоомный мощный резистор в коллекторной цепи транзисторных ключей служит для измерения тока, но не для ограничения ( это делает другой каскад схемы). Закоротив резистор невозможно будет управлять током через ключ.

Логически 0.02 ома должен давать падение на нём при 10 амперах 0,2 вольта, маловато для кремниевых переходов , это практически ноль, схемно вроде сделано разумно, ключи работают по очереди и неразумно ставить на каждый транзисторный ключ по резистору в эмиттерной цепи, или точнее истоковой, ведь здесь ключи вроде на полевых транзисторах или IGBT, надо поподробнее глянуть по даташитам. Я бы например выбрал резистор 0.05-0,1 ома чтобы и мощность значительную на нём не рассеивать, и в то же время иметь приличной амплитуды сигнал для обратной связи по току, при 10 амперах выйдет 0,5-1 ватт, последнее конечно многовато,но ведь это импульсная мощность , а средняя как минимум в два раза меньше, хотя если ключей 2 при DIS системе, то резистору потяжелее прийдётся, поэтому логичное значение это 0.05 -0.07 ома. жаль простым мультиметром сприемлемой точностью не измерить. Ксстати а принципиальной схемы на ЭБУ 7 серии никто не заимел? можно со схемы посмотреть номинал, хотя в Боше 7.9.7 как старой так и новой аппаратной реализации этих резисторов нет.

Угу А я вот жалею, что когда то "пролюбил" ажно целых 2 параллельных зеркальных омметра - ЕМНИП, до сотых Ома замеряли

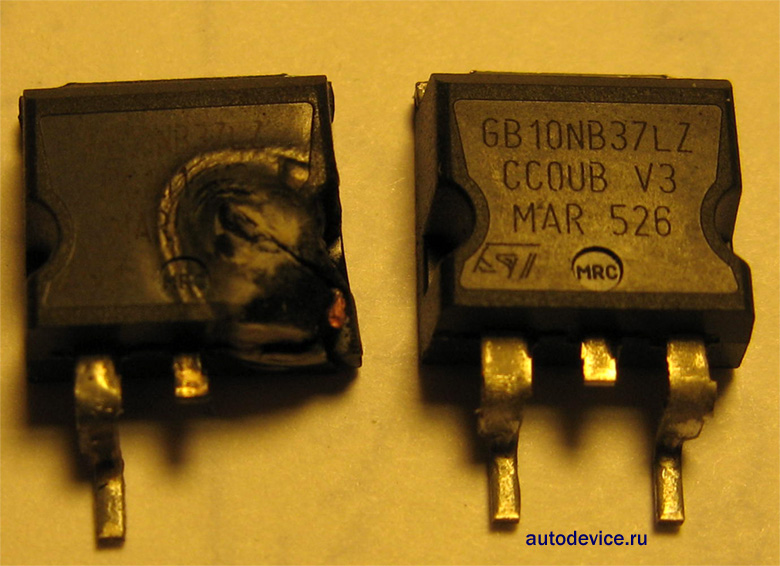

А вот и сам герой темы в полный рост. Вчера поставил последний ключ, на блоках-донорах они закончились.
Какие аналоги попадались вам? Такой как на рисунке у нас в рознице по 120р. за шт. Может микасовские дешевле, их маркировку не сохранил.

Присоединённое изображение (нажмите для увеличения)

Взято тут. Аналоги:

BTS2140-1B Infineon
IRGS14C40L IRF
ISL9V3040S3S Fairchild Semiconductor
STGB10NB37LZ STM
NGB8202NT4 ON Semiconductor
HGT1S14N36G3VLS Intersil

Это сообщение отредактировал hash - 5.07.2009 - 01:04

Добавлю к этому списку от себя то, что видел в блоках своими глазами:

NGD8201NT4
14N36GVL
N803AB
N529AB

Последние 2 позиции относятся к B797, а если учесть что мне ни разу не попадались сгоревшие ключи в 797 (а вам?), то отсюда вытекает что искать на замену в январях нужно именно их. Но вот беда, никто их не предлагает, даже в efind.ru найти не смог.

В общем, решил заказать в Чипе и Дейле GB10NB37LZ, других из приведенного списка у них нет. Вместе со всеми накладными расходами штука выходит по 65р..
Уже готов жмакать кнопку "Оплаты", если не отговорите более лучшим предложением.

Это сообщение отредактировал hash - 13.04.2009 - 23:05

Ссылочку дайте пожалуйста,где заказать через инет энти ключики?
А то парочка всего осталась.

Еще к списочку:
N544AB
N433AD
DG25AB

Нашел,но не пойму корпус какой:http://www.kontest.ru/catalog/item/1607617

Я заказывал недавно STGB10NB37LZ здесь http://www.elekont.ru/, прислали недели за полторы. Но ставить ещё руки не дошли.
Читал на форуме, что если взять самые дешёвые, то можно попасть на брак.
Вот список что нашёл (возможно там повторяются, т.к. с разных форумов брал информацию, а почистить от повторов - пока нету времени.
BTS2140-1B Infineon
IRGS14C40L IRF
ISL9V3040S3S Fairchild Semiconductor
STGB10NB37LZ STM
NGB8202NT4 ON Semiconductor
HGT1S14N36G3VLS Intersil
BU941z
GB10NB37LZ
N439AF
N435AF
1GBT
КЕ717А ТО-220
GS14C40L BTS2140-1B
MGB20N40CL
NGT1S20N36G3LVS
BUK866-400IZ
BU941Z
NGD8201NT4
14N36GVL N803AB
N529AB
IRF740
HGTP14N36G3VL
NGD8201NT4
14N36GVL
N803AB
N529AB
N544AB
N433AD
DG25AB
