Для ППЯ. Схемка действительно проста и компактна. Только есть небольшое неудобство с настройкой неоновой лампы. Может стоит попробовать добавить подстроечный резистор в цепь лампы, перед этим немного увеличив количество витков приёмной катушки. На мой взгляд, при этом появится возможность более точной настройки чуствительности пробора под конкретный якорь или статор. Конечно предварительно нужно провести испытания.

Присоединённое изображение

[serguny05]

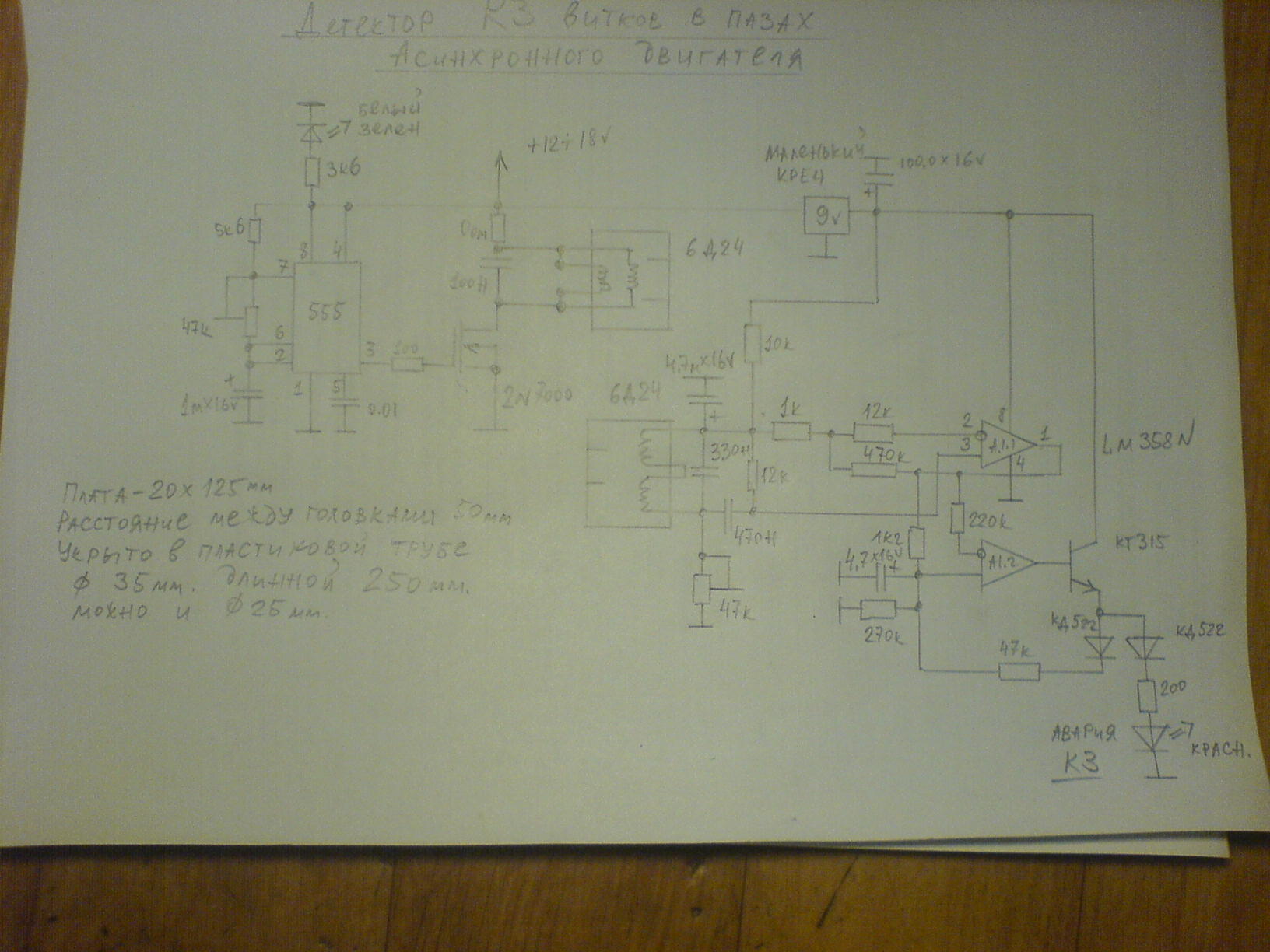

Детектор КЗ витков в пазах статоров генераторов и двигателей

Присоединённое изображение (нажмите для увеличения)

[serguny05]

возможное исполнение и печатка.

Присоединённое изображение (нажмите для увеличения)

[serguny05]

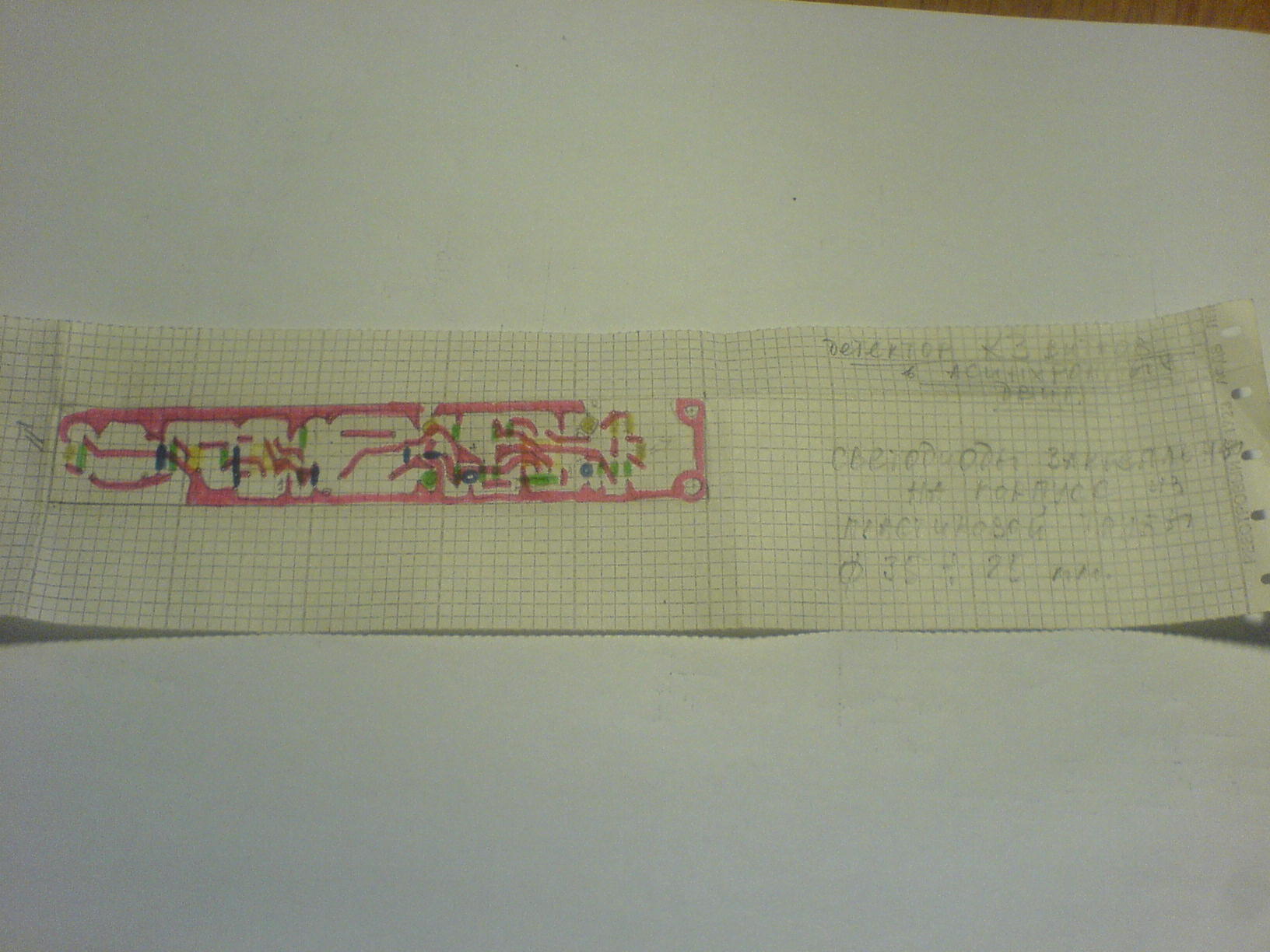

Печатка. Зеленые-резисторы,синие -конденсаторы,желтые-полупроводники,красные-дорожки.

Присоединённое изображение (нажмите для увеличения)

[serguny05]

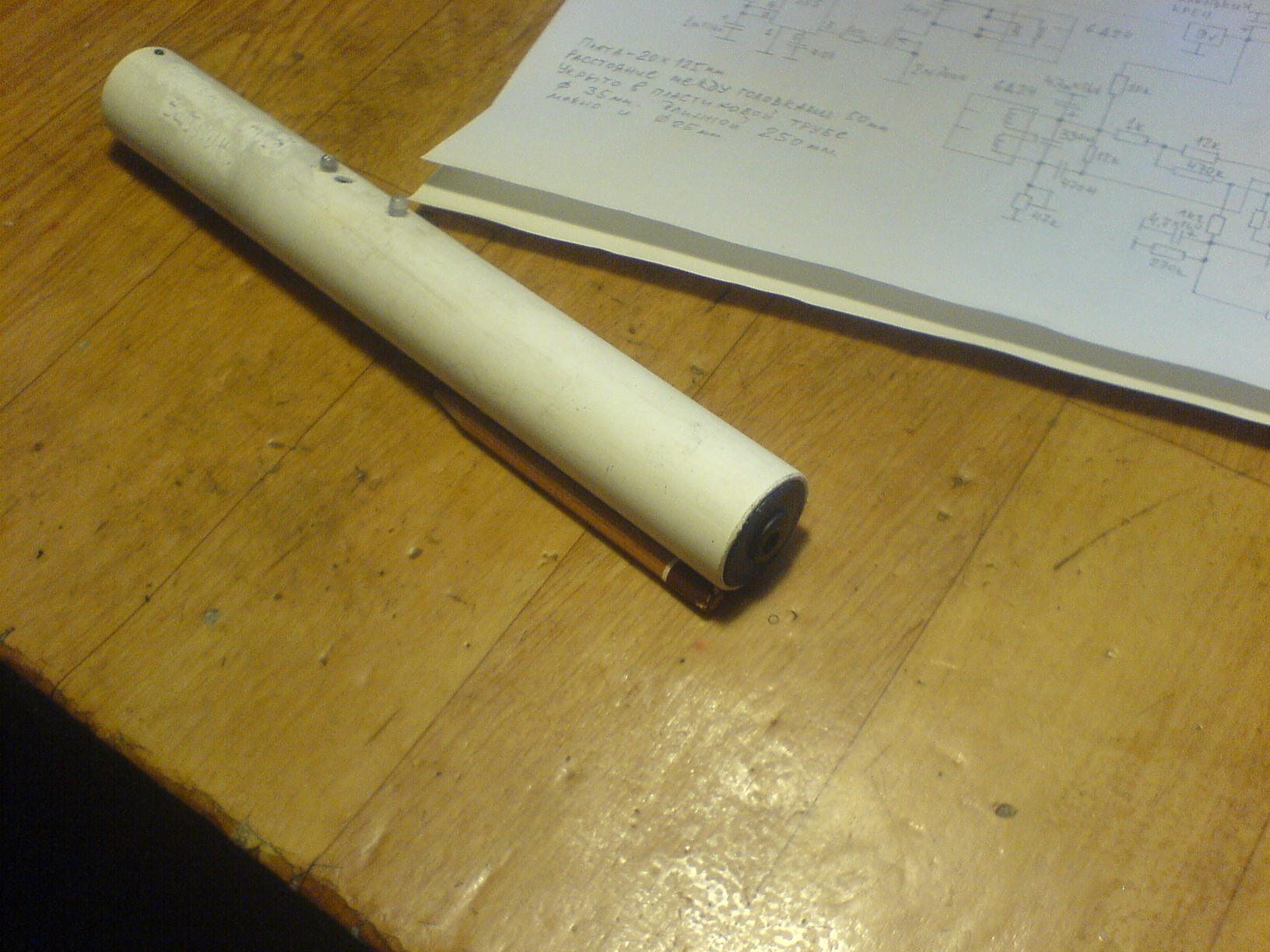

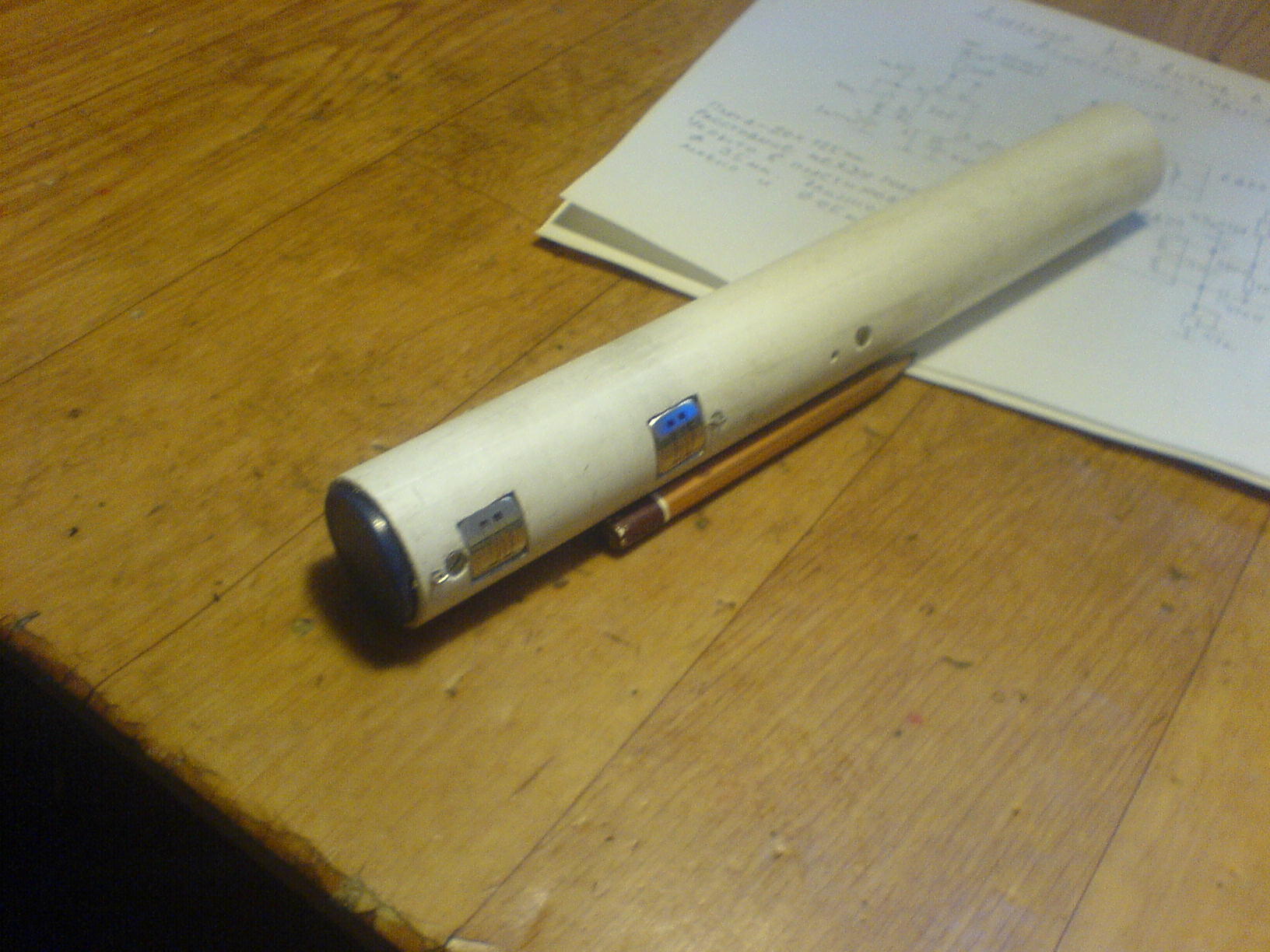

Светодиоды закреплены на корпусе пластиковой трубы 32 мм (канализационная ).Транзистор 2N7000 слабоват по напряжению при питании больше 12 вольт можно поставить по мощнее.Головки 6Д24.051 должны подойти любые от бобинника. Необходимо головки включить сфазировано.

Это сообщение отредактировал serguny05 - 24.02.2016 - 14:29

Присоединённое изображение (нажмите для увеличения)

[слоник]

serguny05 а вы сами пробовали сей аппарат на автомобильных статорах??? просто толщина железа на авто статоре обычно 3-4см, а тут расстояние между головками 50мм

[слоник]

Упс.............. прозевал дату однако

[serguny05]

Прошу прощения не прошло и года как попал на этот сайт! Прибор был необходим для проверки перемотанных статоров Асинхронников большой мощности 1кВт и выше но это вопрос конструктивного исполнения думаю можно ставить головки рядом друг с другом
