Разработка прибора для диагностики ДВС., Нужна помощь.

[Саныч]

Доброго времени суток форумчане! Не судите строго.
Хочу собрать такой приборчик, но не очень охота с нуля начинать.
Предварительно принцип такой: Сигнал с датчика детонации подаётся на ключ, на котором можно установить уровень напряжения ( с ДД), при котором он откроется. С ключа сигнал идёт на 6 ключей, которые подсоединяются к катушкам зажигания, и будут открываться по наличию искры на свече, и так по очереди все 6. С этих ключей сигнал идёт на 6 светодиодов, с надписями номера цилиндра.
Тоесть смысл в том, что при превышении уровня детонации порога, установленного вручную, можно определить, в каком цилиндре она выше, а там уже лесть дальше.

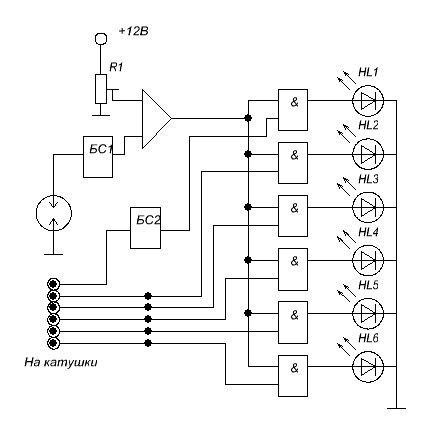

Примерную схему накидал, но ещё далеко до финиша.
Нужно разработать блоки согласования БС1 и БС2. Если со 2м примерно понятно, то с первым явно трудности возникнут. Если у кого есть возможность, выложите осциллограммы с ДД, в разных режимах работы с описанием каждого момента.


Присоединённое изображение (нажмите для увеличения)

[Борода]

По моему пустая затея(с данным прибором). USB осциллограф справится с этой задачей гораздо лучше.Хотя,если честно,не приходило в голову синхронизировать сигнал искрообразования с сигналом датчика детонации.

[АВС]

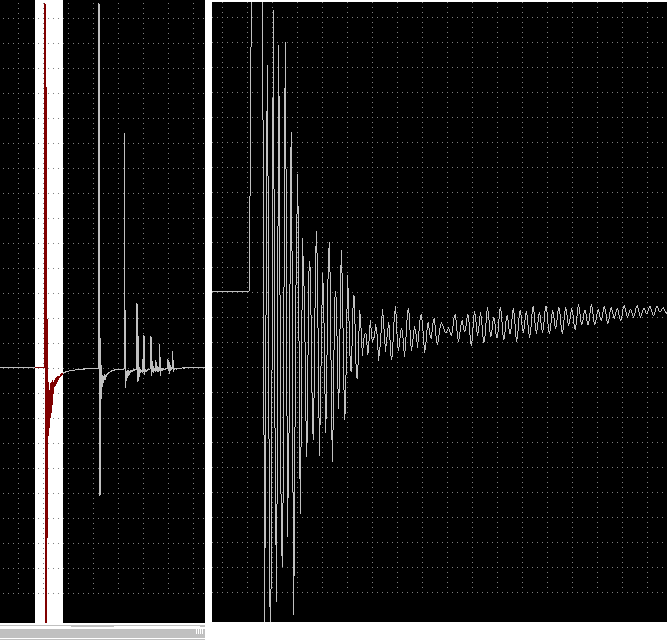

Вот картинки сигнала с ДД, когда я его зажал болтом и ударил по головке болта железкой. Слева видно, что один удар вызывает ряд затухающих мипульсов. Масштаб по вертикали - 1 клетка - 1v, временная шкала - 1 клетка - 5 мс.
А справа - увеличенная развёртка выделенной области.
Дело в том, что ЭБУ, при первых признаках детонации, уменьшит угол опережения в том цилиндре, где возникнет детонация, а значит прибор может и не показать (не успеть) цилиндр с детонацией. ЭБУ то вмешивается.
Если отключить регулирование по детонации - то возможно и получится определить.
П.С. - кажется на ГАЗ видел в параметрах значение сигнала датчика детонации поцилиндрово.
Бывают двигатели с двумя датчиками детонации.


Присоединённое изображение (нажмите для увеличения)

[Саныч]

борода, Не спорю, так как далеко не спец в этом. Осцилографа нет, подумываю на звуковой сделать. Но тут прикол в другом: прибор обходится очень дёшево, и его можно воткнуть и пусть он стоит гденибудь в бордачке. Хочу добавить, что делаю для личного использования.


Это сообщение отредактировал Саныч - 3.07.2009 - 00:08

[Саныч]

АВС, думаю, что зафиксирует, ведь чтобы эбу отреагирывал, на него должен сигнал придти , вот его и зафиксирует. Что-то в этом роде.
