5-канальный usb-осциллограф

Самое сложное это начать-а самое главное это голова на плечах!

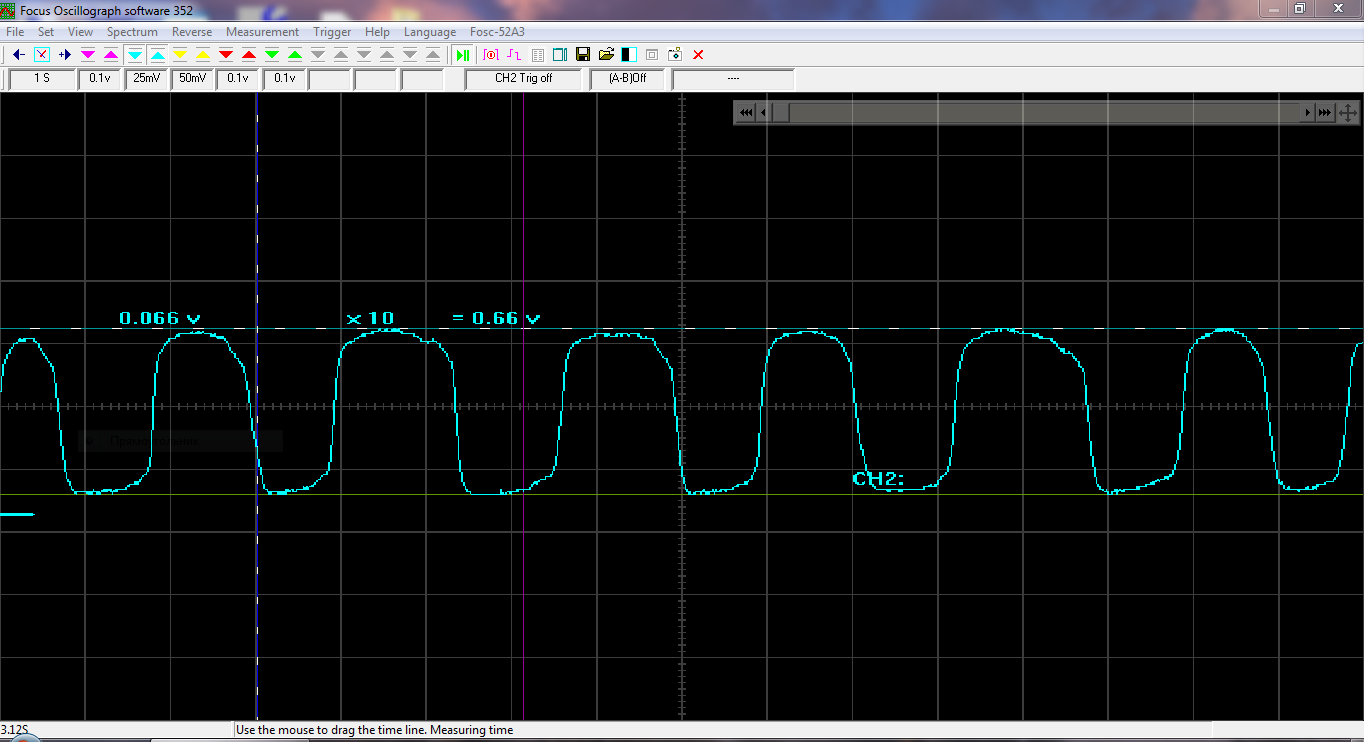

Сигнал с ДК1... Вот вроде бы и все основные сигналы -многие в этой теме просили выложить осцилки снятые с разных датчиков,только к ДПКВ добраться быстро возможности не было на этом а\м.Приобретением доволен,только разбираться еще с ним ого-го,но чувства зря потраченых денежных знаков нет и в помине.

Присоединённое изображение (нажмите для увеличения)

Может быть это сугубо личное мнение,но мне со съёмными аттенюаторами оказалось как-то удобней работать,вольготней чтоль,не привязан к определенно калиброваному каналу.Надо еще цветовую разметку каналов на корпусе осцилка сделать наклейками и сразу будет видно с расстояния какой кабель к какому каналу подключен,а то постоянно приходится под стол заглядывать и сверяться с номером канала.Шнуры струбцинкой(через резину)к столешнице притянул слегонца и если(не дай бог) запнешься, то ноут на бетонный пол не полетит

Доброго времени суток, Уважаемые специалисты. Пока "общался" с дизелями, осциллограф
выдавал вполне понятные сигналы. Но вот подвернулась проблемная "зажигалка" - газель с 406 двигателем. У меня получились сигналы почему то совсем не похожие на эталон. Можно сказать не узнаваемые. Прошу совета.

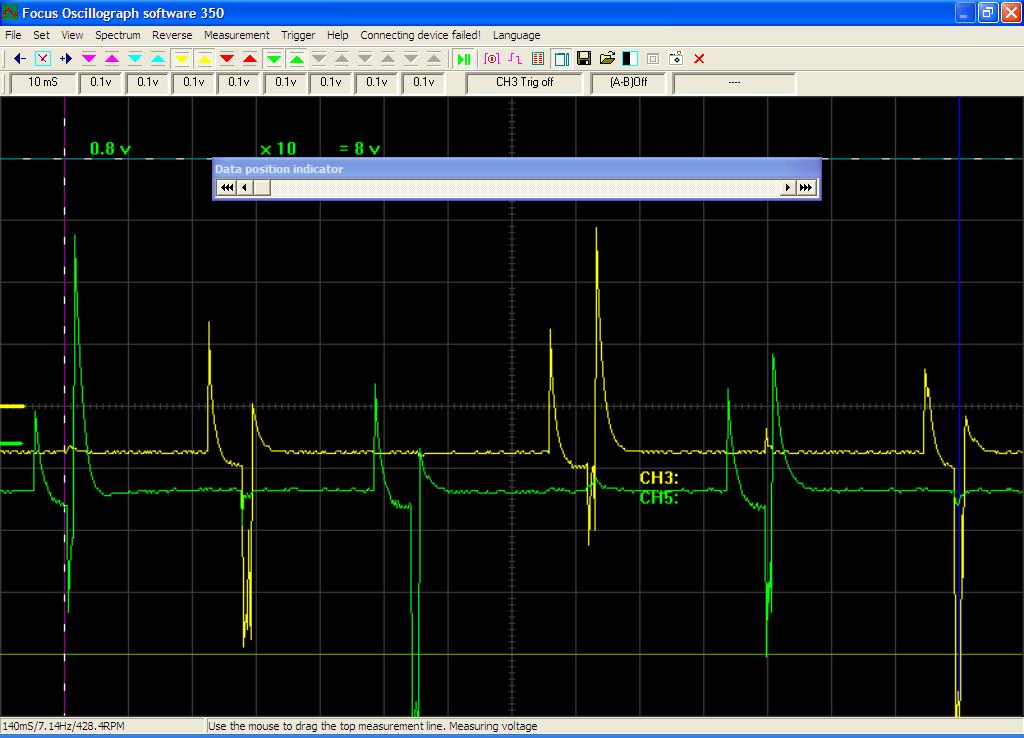

это осцилка с вв провода 1 и 2 цилиндров

Присоединённое изображение (нажмите для увеличения)

Вам надо уменьшить время с 10мс до 4-5мс,а то и меньше,также выставить напряжение на каналах к которым подключены ВВ щупы менее 0,1в. Методом перебора значений все получится.Сам поначалу путался,потом завел блокнотик и в него пишу настройки и применяемые делители для работы с основными датчиками,так оперативней переключаться получается.

Спасибо!
Попробую.

Пробовал переводить интерфейс. Сколхозил русский, может кто поправит. И еще вопрос об анализе данных, передать их в Excel для построения графиков и диаграмм.

Присоединённый файл ( Кол-во скачиваний: 30 )
 Language.txt

Проблему с сохранением данных самописца пока до сих пор не победил,только скрины или ножницы,если найдутся умельцы то конечно за! О приобретении ни пожалел ни разу,сегодня опять выручил !

Как понимаю эту тему. Сохранение снимка экрана происходит в текстовой файл, где количество столбцов равно количеству задействованых каналов(координаты "У "+ 1 первый столбец координата"X" общяя. Если все это передать в Excel, то можно уже в нем обработать данные и построить график или диаграмму. Мне тут попался макрос вроде как рисует парад, но мозг 50 летнего полгода за компом пока не может одолеть Excel. Если кто даст ладу проинформируйте на почту. Прилагаю архив с макросом. Вирусов нет.

Присоединённый файл ( Кол-во скачиваний: 7 )
 К_____М_____.rar

Спасибо! Народ, разжую малость. Кладете этот файлик (Language.txt) в папку с дистрибутивом программы, он замещает родной, с заменой соглашаетесь, затем в окне программы переключаетесь на русский.

В прицепе мой давний перевод мануала который шел с осциллом во времена версии 2.хх. Точнее это не только перевод, а перевод + комментарий.

Присоединённый файл ( Кол-во скачиваний: 38 )
 Manual_usb_oscill_rus.rar

Андрей Сергеич,как понял правильно, осцик после замещения будет с русскоязычным интерфейсом ? И еще вопрос, как сохранить данные самописца на диск,если это реализуемо?

А это где-то обещалось? В переведенном мануале об этом не сказано? Если нет, то не знаю, переводил очень давно, а сам им не пользуюсь, т.к. у меня стационарный комп.

Андрей Сергеич,конечно не обещалось,никаких претензий абсолютно!Осцик выручал не раз и не два,просто интерес по развитию девайса.

То azer007,спасибо за файлик,рускифцировал,.

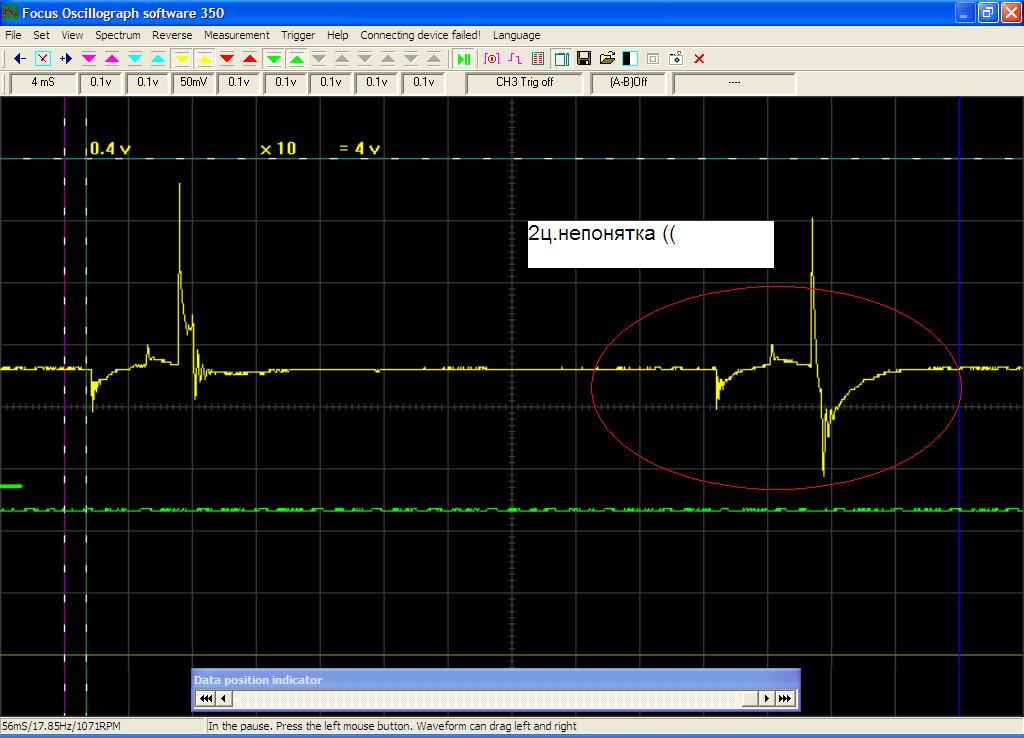

Чем больше пользуюсь. тем больше загадок

Присоединённое изображение (нажмите для увеличения)
