5-канальный usb-осциллограф

у меня вот так примерно получается

Присоединённое изображение (нажмите для увеличения)

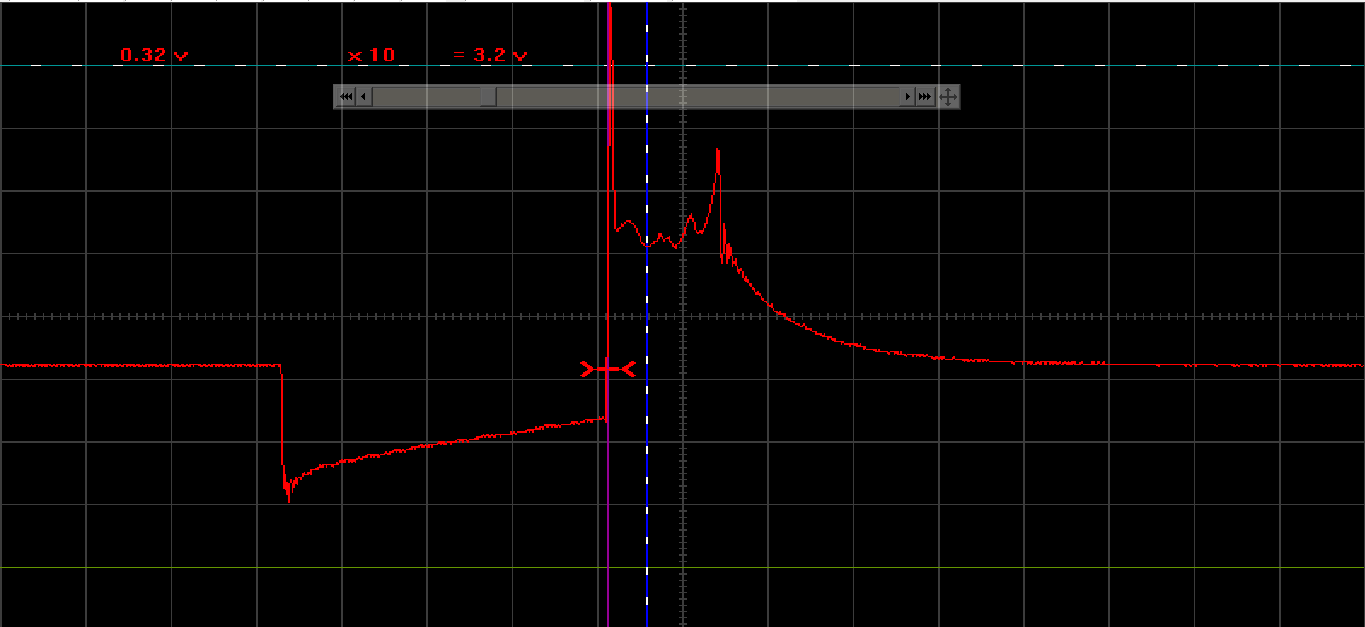

Полка горения искры конечно низкая,но если нет претензий к работе двигателя,то и беспокоится не стоит.Многое зависит от сопротивления проводов,коммутатора, состояния -качества свечей,состояния резюка в бегунке,крышки,уголька,да мало ли еще чего

Сегодня "кетайчонок " опять выручил,Опель -Астра G ,98г.,блок ИКЗ,жалобы на периодическое троение и плохую динамику ,компрессия "масляная" за 16 атм. во всех 4, да еще и катушка первого цилиндра без затухающих.

Присоединённое изображение (нажмите для увеличения)

Вот так в остальных,ХХ,смотрел ВАЗовской ДПКВ с шунтирующим резюком на 22кОм.

Присоединённое изображение (нажмите для увеличения)

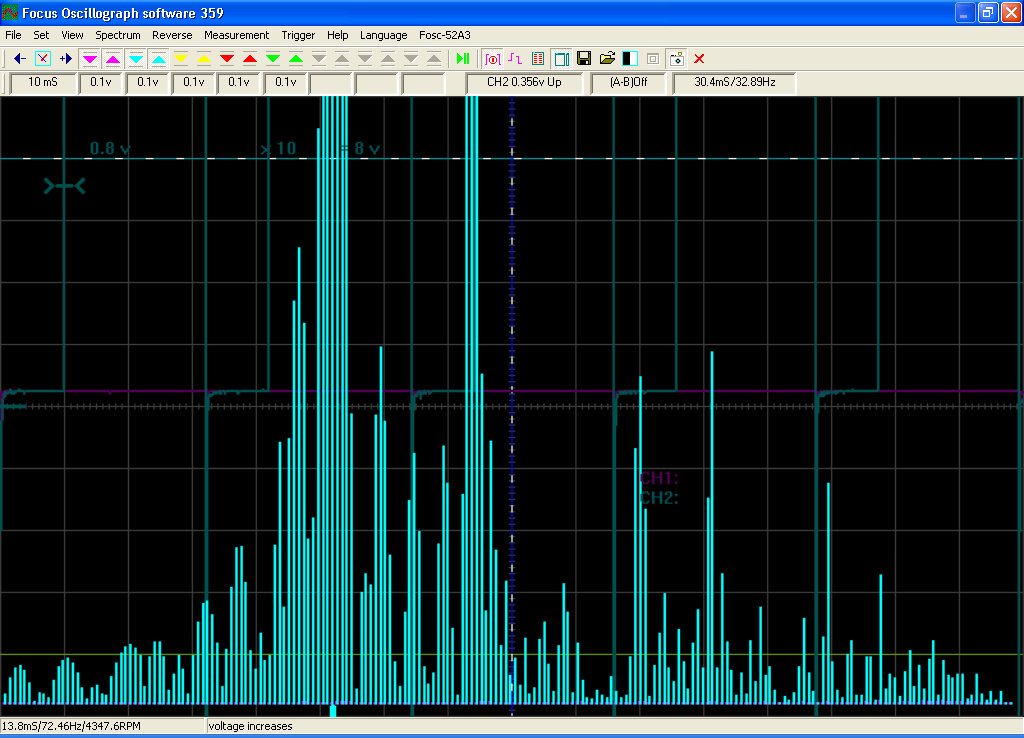

Добрый вечер приобрёл себе такой же для выездов, вот осваивать начинаю у меня фигня лезет на сигнале,не могу понять что это,или это наводки на щуп.Это я датчик холла пытался смотреть на гольфе,сигнал не могу уменьшить,в делитель уже на 7 мом сопротивления впаял,кто делитель делал самостоятельно подскажите.

Это сообщение отредактировал ПЫХ - 14.11.2014 - 20:44

Присоединённое изображение (нажмите для увеличения)

Вот .А если просто 12в на щупы,что кажет? Чтоб легче привыкнуть к настройкам сначала с датчиками на столе тренировался и записывал .Как правильно измерять напряжение до сих пор не победил,пользуюсь другим,а этот с зажиганием,ДР очень нравится,главное сам блочок подальше от моторного держать и никаких зависаний нет.На датчики удлинители до 5 метров сделаны,УСБ не более 2-х метров.

Присоединённое изображение (нажмите для увеличения)

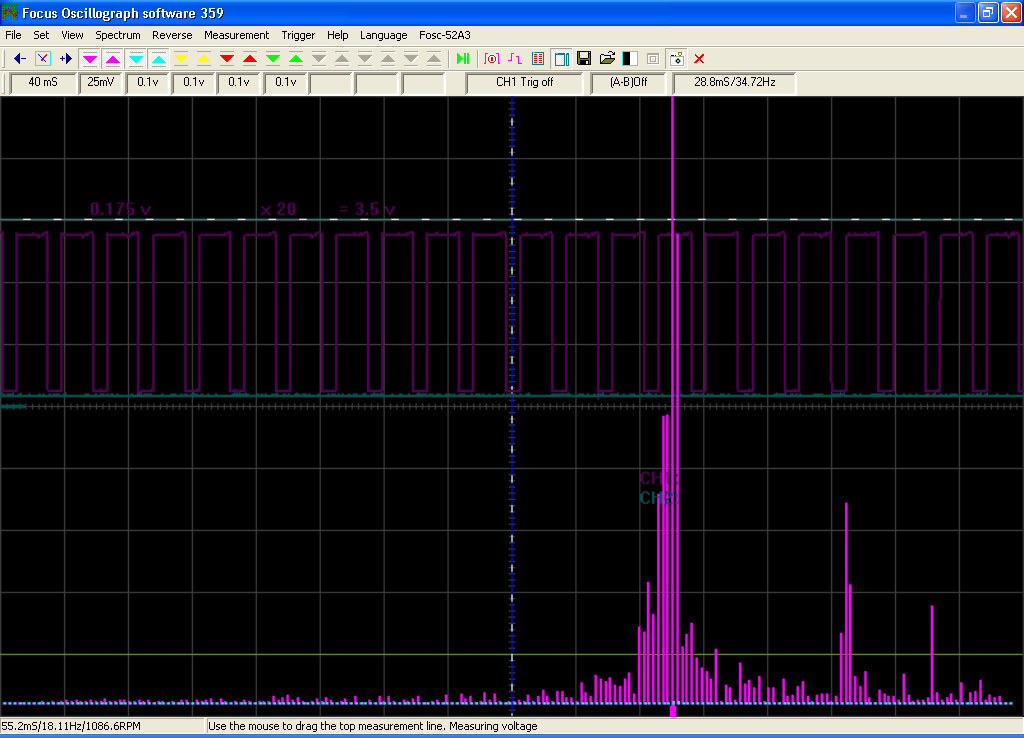

Спасибо за параметры,у меня R3 R4 великоваты были .Поставил переменник 1мом и 1ком вообщем начало что-то вырисовываться.НО вот на заглушенной машине все равно этот меандр лезет при касании щупом клеммы ак-ра.Попробую ущё юсб шнурок родной поменять.А пока вот датчик холла.

Это сообщение отредактировал ПЫХ - 15.11.2014 - 13:17

Присоединённое изображение (нажмите для увеличения)

Случаем не касаетесь рукой самой сигнальной жилы на щупе ?Наводка идет,а шнур усб надо родной (синий) с фильтром,лучше с двумя и прозвоните его,есть ли соединение экрана с самими разъемами усб.

Шнур юсб проверил, всё нормально.Этот всплеск происходит при касании щупом клеммы и при размыкании на 1 и 2 канале, на 3 .4 и 5 такого не наблюдается.Я коробушку разобрал, посмотрел с большим увеличением, микротрещин вроде нет.Пропаял ещё раз соединение 1 и 2 разъёмов, но чуда не произошло.Обнаружил у себя таблицу,с параметрами делителей в мануале для осцика.Не досмотрел мануал до последней страницы,думаю на аглицком все равно не петрю,а там всё есть оказывается,а я побираюсь Спасибо ещё раз за помощь.

Это сообщение отредактировал ПЫХ - 17.11.2014 - 07:06

Присоединённое изображение (нажмите для увеличения)

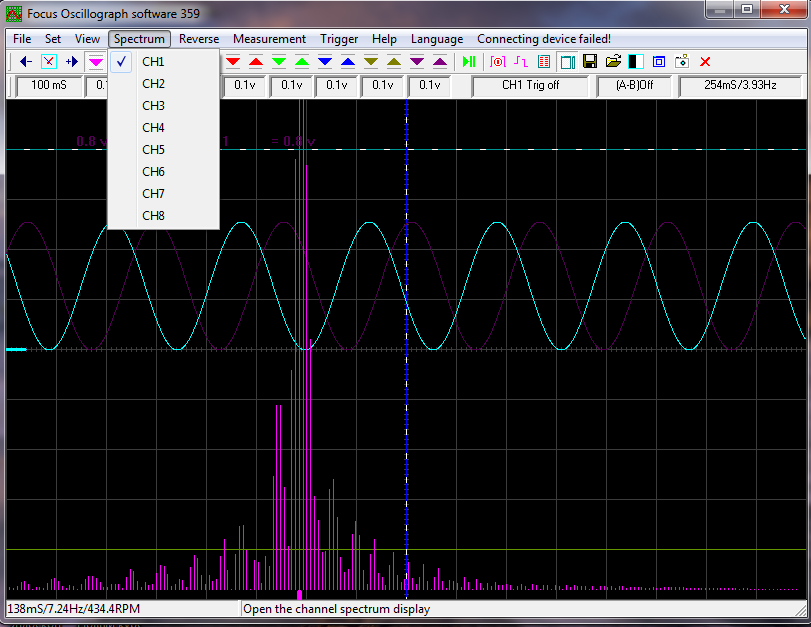

Галки в спектроанализаторе сняты ? Если нет снять на всех каналах.Судя по вашему первому скрину спектр включен.

Присоединённое изображение (нажмите для увеличения)

Точно на первом и втором канале включен был,теперь всё окей на всех каналах.Спасибо ещё раз.

Юра из чего делал удлинители?Где брал экранированный кабель? Продают в бухтах min 50 метров,но мне столько не надо.

Удлинители сначала были из антенного ТВ кабеля,но не китайского белого,а черный диаметром где то 4мм.На морозе он дубеет и очень не удобно ,но год так промаялся,потом заказал микрофонный мягкий .Бывает одно и двужильный,на морозе почти такой же мягкий.Заказывал в инет-магазине (ссылка в ЛС),где то 50руб/метр стоил+ еще там всякую мелочевку до кучи брал.

Как сейчас обстоят дела? Просто нет в наличии (как написано) или не производится (как ЗК). Может есть новый проект? Думаю прикупить что-нибудь аналогичное. Изучаю рынок.

Китайцы вроде не прекратили выпуск, но я отошел от этой темы.
