Форд эскорт-вылетел ключ КЗ!

[karel]

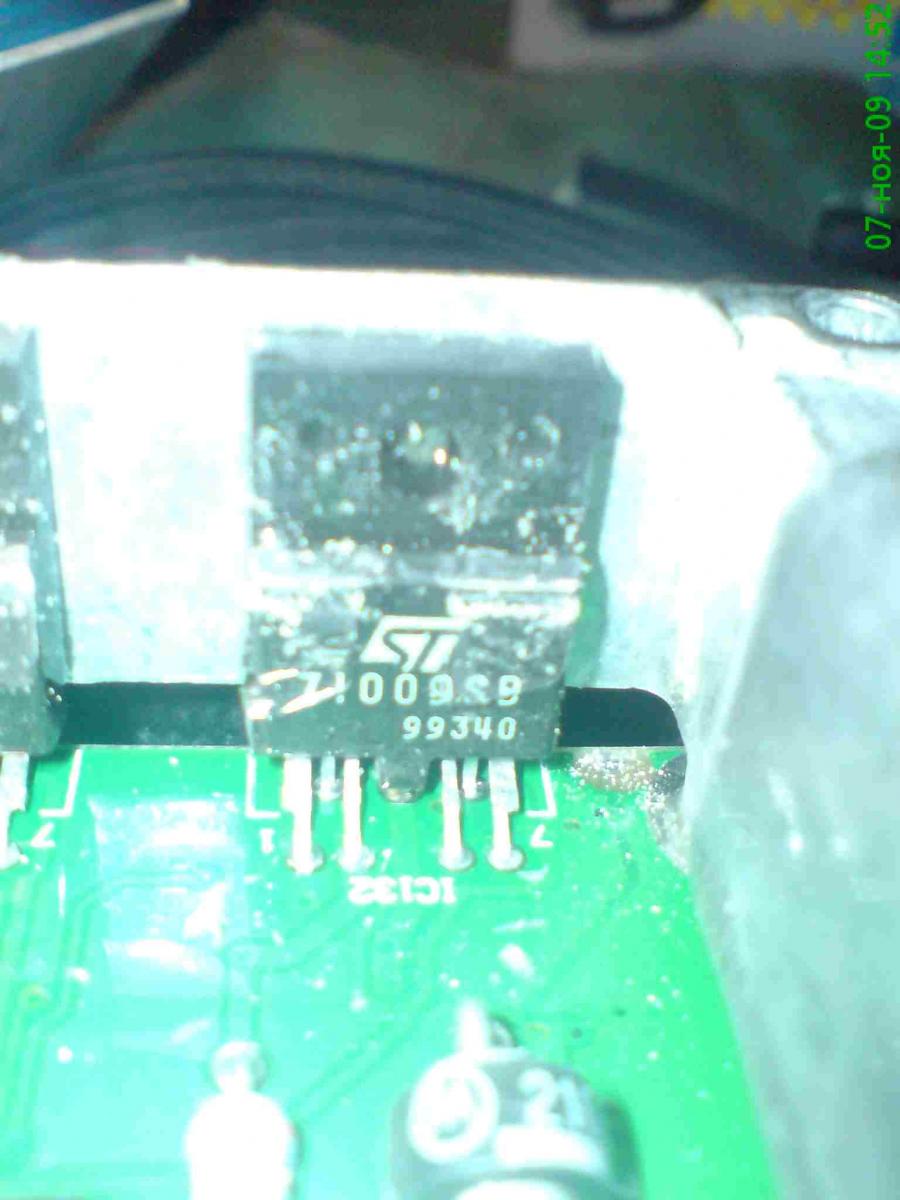

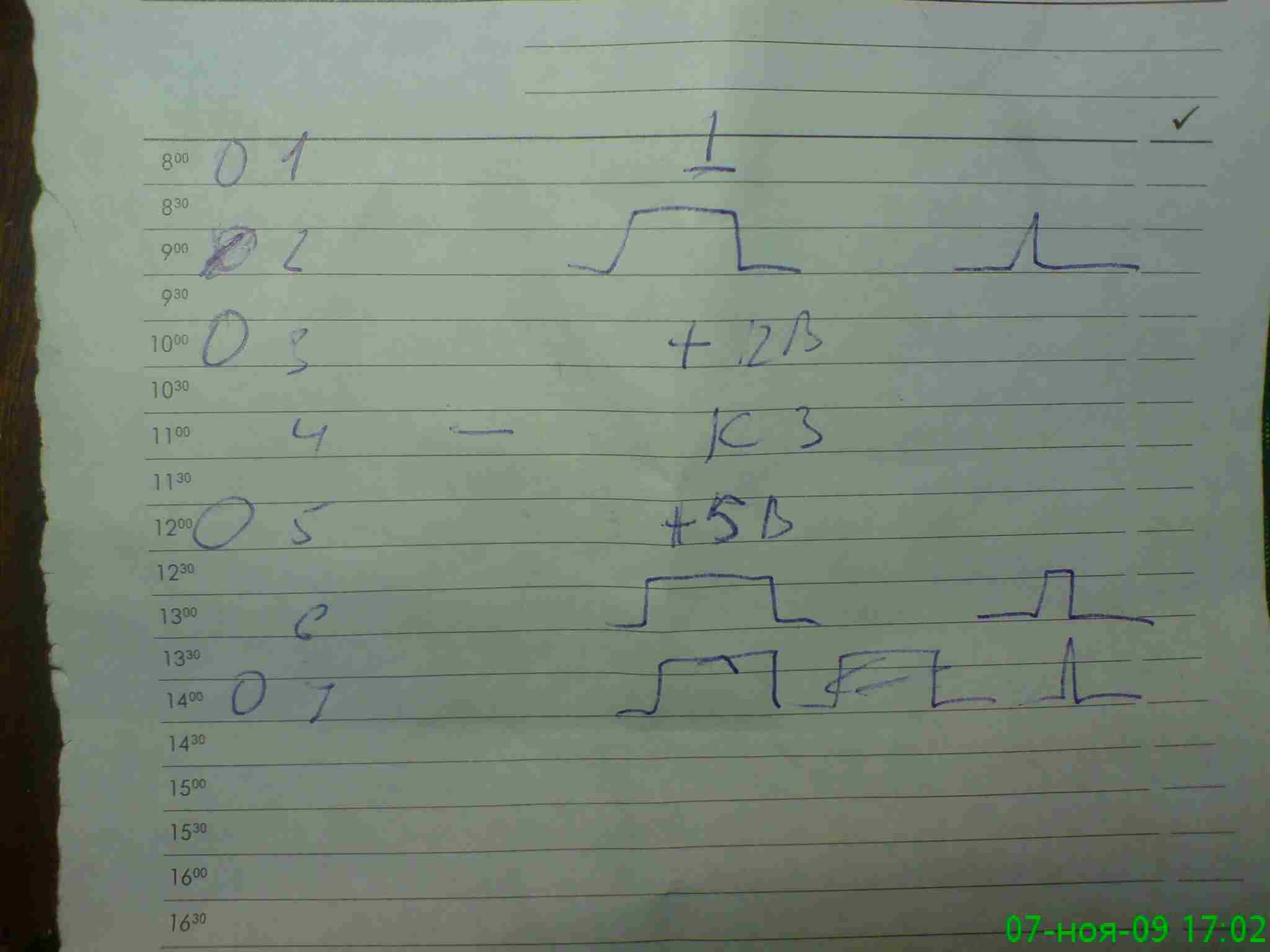

Маркировка ST71009SB. Большая микросборка на 7 ног. Слева такая же, на другую катушку. Накидал сигналы по ногам, кружками помечены общие выводы этих мс. Чем можно заменить?
Машинка 93 года. На разборке повскрывал все мозги, которые были-нет в таком варианте!

Присоединённое изображение (нажмите для увеличения)

[karel]

вот еще

Присоединённое изображение (нажмите для увеличения)

[Juoz]

В таком варианте блока нет.Но,думаю,в других блоках такие ключи должны быть.Если тогда перепаять.

[karel]

Подсказали аналог, но не один интернет магазин его не знает! Но есть даташит!
Кто в теме подскажите, что можно изобрести из доступного!?

Присоединённый файл ( Кол-во скачиваний: 49 )
 vb024.pdf

[Edinolichnik]

Поискать по специализированным электронно-компонентным поисковикам.
http://www.efind.ru/icsearch/?search=VB024 - кое у кого они находятся, остаётся связаться с этими компаниями и уточнить возможность поставки и цены.

[avtokiller]

а может попробовать использовать мощный транзистор (открытый коллектор), ну хотя бы машина поедет (пока будете искать замену, если будете). Скорее всего будут ошибки, типа нет сигнала зажигания, но работать скорее всего будет. Несколько раз прокатывало. Кстати на Форд скорпио тех же годов вместо похожей микросборки трудится первый попавшийся транзистор (из старых сигналок) ,управление клапаном ХХ, уже года полтора все о.к. Только нужно подумать как защитить выход контроллера, 6 нога. Может даже использовать готовый коммутатор ВАЗ, ГАЗ?

Это сообщение отредактировал avtokiller - 14.11.2009 - 20:51
