Токарный станочек, Помощь треба :)

помогите найти схему Э-236

http://autodevice.ru/forum/index.php?showtopic=3873&st=0 Посмотрите тут.

Ссылка на инструкцию http://www.twirpx.com/file/707340/

Это сообщение отредактировал naik23 - 19.09.2013 - 07:36

Провод конечно потребуется другой. Если печки мотал, то непременно получится, разница только в размерах.
Если он еще не разобран, то можно провести несколько экспериментов, тогда точнее будет. И так: соединить выводы Ш и Я и подать на них 24В, или около того, замерить вольтметром, измерить ток потребления, если подшипники крутятся легко, ток будет около 3А. Затем измерить ток ОВ при том же напряжении И если есть такая возможность обороты. По результатам решим дальше.

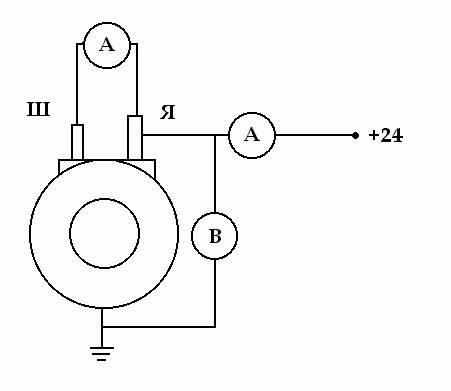

Вот по этой схеме проверить. Что-то в первом сообщении картинка не вписалась. Да вот еще забыл, нужно измерить ток и напряжение между Ш и массой не подключая Я.

Присоединённое изображение

Разбирать придется, один из выводов загнут, изолирующие прокладки повреждены. И немного проблема с 24 вольтами в гараже. На днях постараюсь померить.

ППЯ, результаты замеров в личке.

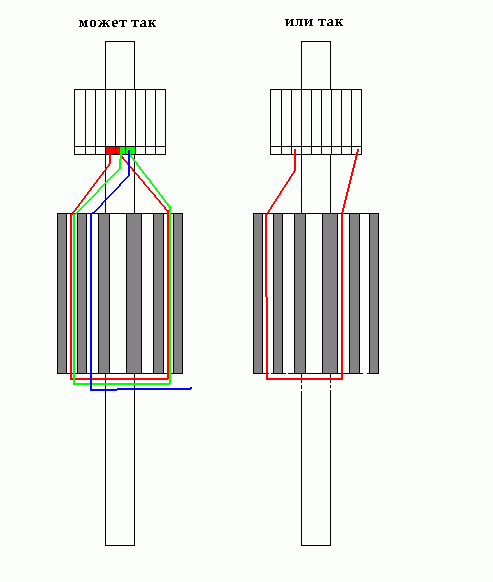

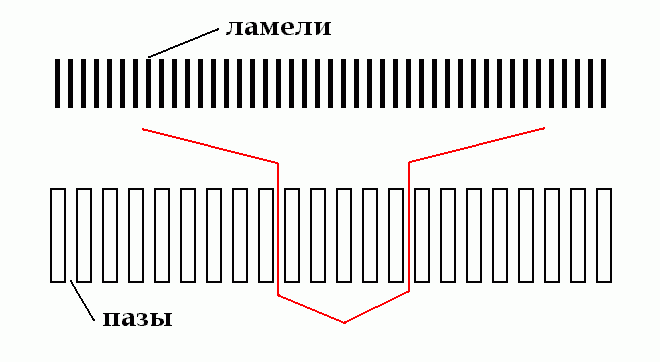

На левой петлевая, на правой волновая. Желательно не распаивая коллектор разобраться в типе обмотки и из какого паза к какой ламеле припаяно. Фото поможет.

Присоединённое изображение (нажмите для увеличения)

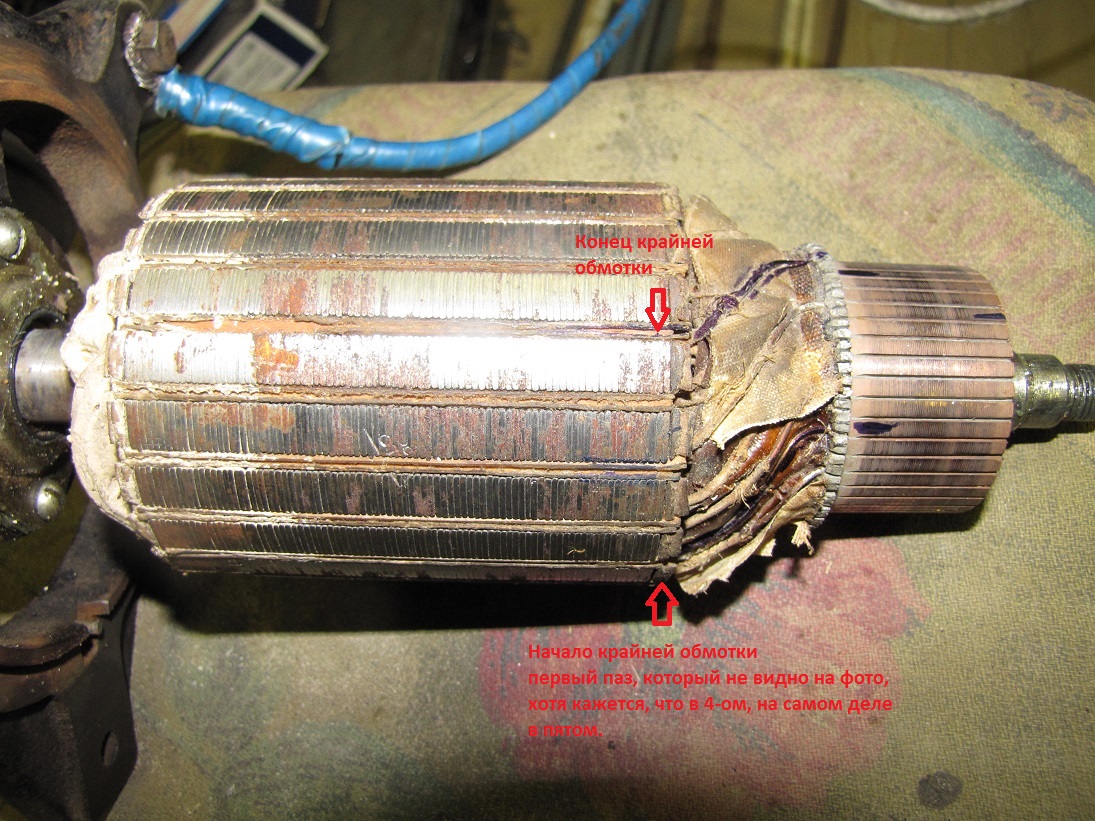

Андрей Сергеевич, извиняюсь что здесь, но у ППЯ проблемы с почтой. Другого способа показать фото не нашел. Фото якоря:

Присоединённое изображение (нажмите для увеличения)

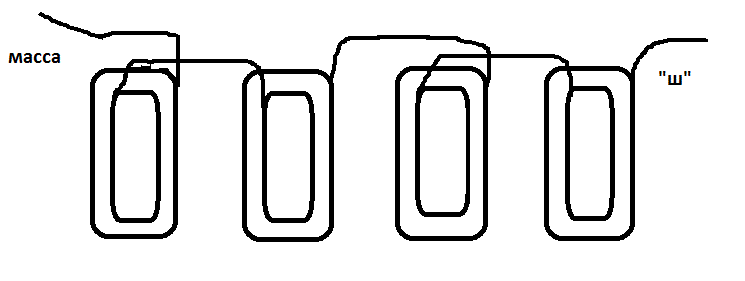

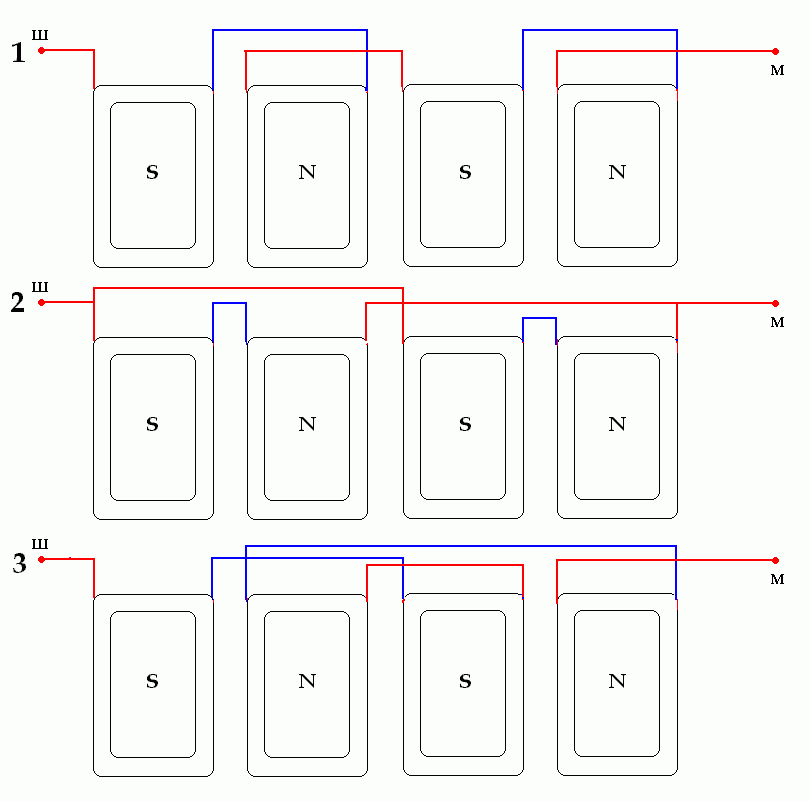

По какому варианту соединено?

Присоединённое изображение (нажмите для увеличения)

По 1
Точнее так:

Это сообщение отредактировал coon - 28.09.2013 - 19:10

Присоединённое изображение (нажмите для увеличения)

ППЯ, извиняюсь, а почему по второй схеме все катушки "намотаны" (или соединены .... как правильно сказать?), по направлению - против часовой стрелки, т.е. в одну сторону?
Не получается, по схеме, что все полюса одного знака (например только S) ?

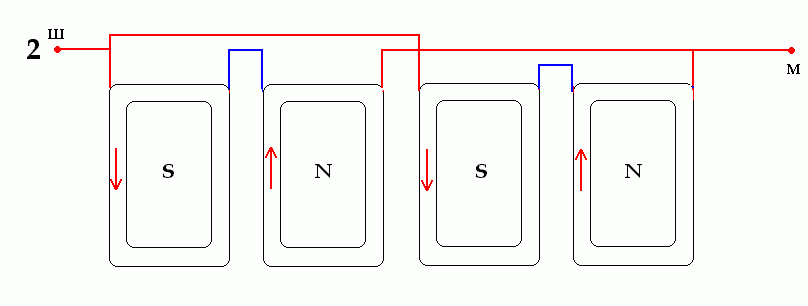

Стрелками я указал направление намотки катушек. Теперь наверное все станет понятным. На автомате все катушки мотаются в одну сторону, а потом опрессовываются, выгибаются в разные стороны и получается правильное направление тока. При этом монтажная схема выглядит неестественной. На втором рисунке указано, последовательно-параллельное включение. Часто это делается для повышения мощности при тех же габаритах. В общем для экономии места.

Присоединённое изображение (нажмите для увеличения)

Спасибо за ответ, ППЯ !

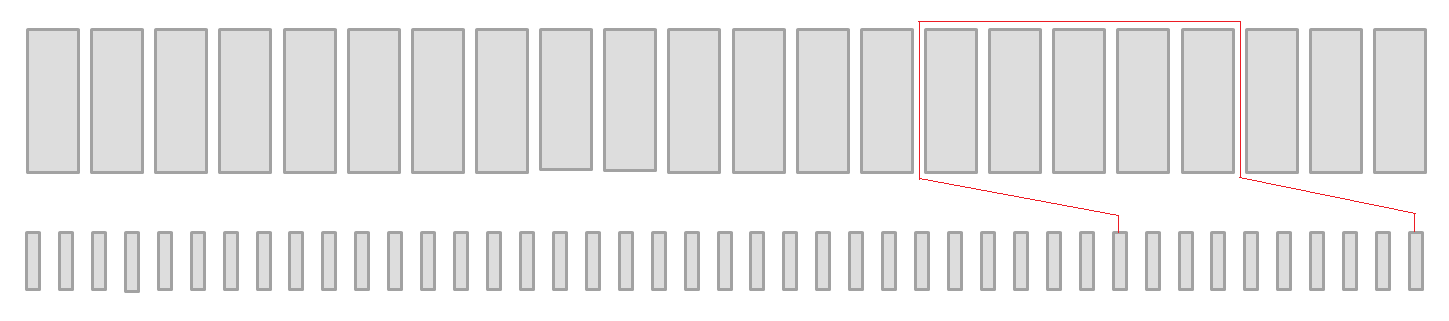

К каким ламелям подходят провода?

Присоединённое изображение (нажмите для увеличения)

Остальные не разматывая не видно.

Присоединённое изображение (нажмите для увеличения)
