Как подключиться к насосу., Red Scorpio 900

Подписка на тему | Сообщить другу | Версия для печати

Solvik	Дата 26.02.2010 - 13:35
Москва, Пражская. Профиль Группа: Старики Сообщений: 870 Пользователь №: 2548 На форуме с: 25.10.2006 Имеет предупреждений: (0%)	Имеется сигнализация Red Scorpio 900. Ставлю сигналку на Пассат, В3. В дверях у него концевики управления насосом блокировки дверей. С выводами проводов как-то разобрался - есть центральный провод к которому подаешь с одного провода сигнал, замки закрываются, с другого провода они открываются...Теперь не могу разобраться с выводами с сигналки. Выкладываю фрагмент схемы. Помогите подключить. Отдельные варианты схем подключения на ЦЗ в инструкции нет... Присоединённое изображение (нажмите для увеличения)

Juoz	Дата 26.02.2010 - 13:57
Литва Профиль Группа: Помощники Сообщений: 171 Пользователь №: 14927 На форуме с: 1.09.2009 Имеет предупреждений: (0%)	На Б3 центральный управляется плюсом.Жгут из двери водителя-провода красножелтый закрывает и чернобелый открывает.Жаль Вы ненаписали год авто.Если так-надо отключить провода оражегобелый и желтобелый на сигналке от массы и оставить их свободными.Проводами синий и зеленный управлять замком.

Plus	Дата 26.02.2010 - 14:56
Краматорск UA Профиль Группа: Старики Сообщений: 563 Пользователь №: 12686 На форуме с: 1.01.2009 Имеет предупреждений: (0%)	Синий и зеленый провод сигнализации соединить вместе и подключить к "центральному проводу" авто. Оранжево/черный провод к одному из проводов, который при подключении к "центральному проводу" открывает замки, а желто/черный к другому проводу, который при подключении к "центральному проводу" закрывает замки.

Solvik	Дата 26.02.2010 - 15:48

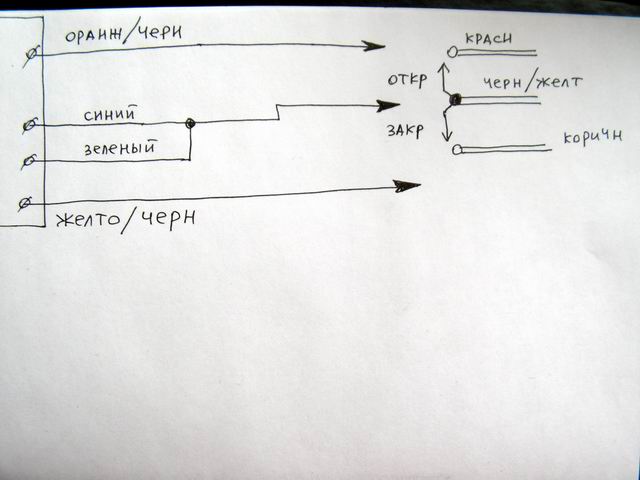

Москва, Пражская. Профиль Группа: Старики Сообщений: 870 Пользователь №: 2548 На форуме с: 25.10.2006 Имеет предупреждений: (0%)	Пассат какого-то 92-х годов. В разьеме концевика в двери имеются цвета проводов: красный, черно/желтый, коричневый, красно/желтый. По моим схемам нет совпадений, то есть нет черно/белого провода... Plus значит получается насос будет управлятся не входным дополнительным напряжением, а штатным, с центрального провода? Помню на Ауди-100 делал разрыв в проводе управления. А тут нет... А провода просто подключать как на схеме, без разрыва? Присоединённое изображение (нажмите для увеличения)

Solvik	Дата 26.02.2010 - 15:53

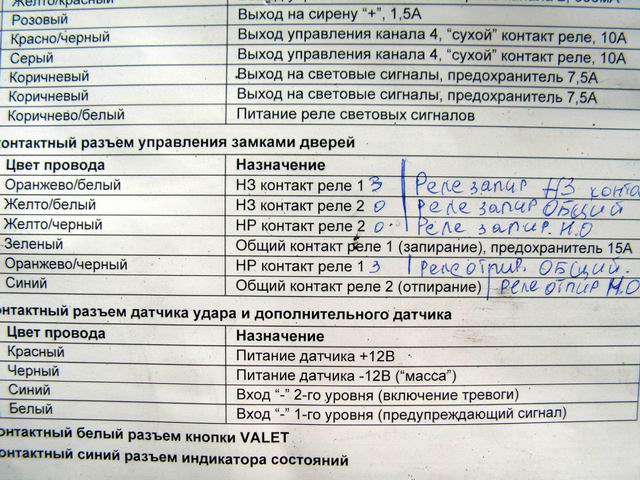

Москва, Пражская. Профиль Группа: Старики Сообщений: 870 Пользователь №: 2548 На форуме с: 25.10.2006 Имеет предупреждений: (0%)	Вот еще информация. В инете не нашел инструкцию на нее, пришлось сфоткать. ...кто-то уже писал ручкой. Не обращайте внимания. Присоединённое изображение (нажмите для увеличения)

Juoz

Дата 26.02.2010 - 16:46

Литва

Профиль
Группа: Помощники
Сообщений: 171
Пользователь №: 14927
На форуме с: 1.09.2009

Имеет предупреждений:
(0%)

Цитата (Solvik @ 26.02.2010 - 16:48)

Пассат какого-то 92-х годов. В разьеме концевика в двери имеются цвета проводов: красный, черно/желтый, коричневый, красно/желтый. По моим схемам нет совпадений, то есть нет черно/белого провода...
Plus значит получается насос будет управлятся не входным дополнительным напряжением, а штатным, с центрального провода? Помню на Ауди-100 делал разрыв в проводе управления. А тут нет... А провода просто подключать как на схеме, без разрыва?

У Вас управляется разной полярностью.Без разрыва опасно-если совпадет поворот ключа и управление сигналкой может попасть минус на плюс.Как раз вчера делал Б3 92 года-провода были как описал.Ну что-главное результат.

Solvik	Дата 26.02.2010 - 19:07
Москва, Пражская. Профиль Группа: Старики Сообщений: 870 Пользователь №: 2548 На форуме с: 25.10.2006 Имеет предупреждений: (0%)	Вот о чем я и хочу спросить...Что бы не было КЗ...

Solvik	Дата 27.02.2010 - 15:36
Москва, Пражская. Профиль Группа: Старики Сообщений: 870 Пользователь №: 2548 На форуме с: 25.10.2006 Имеет предупреждений: (0%)	Подключил по этой схеме. Вроде заработало... Присоединённое изображение (нажмите для увеличения)

Plus	Дата 27.02.2010 - 22:30
Краматорск UA Профиль Группа: Старики Сообщений: 563 Пользователь №: 12686 На форуме с: 1.01.2009 Имеет предупреждений: (0%)	поздравляю, немного не так предсавил схемку, подумал что провода чередуются, а не переключаются
