Осциллограмма РХХ, Осциллограмма РХХ

ВСЕМ ПРИВЕТ!

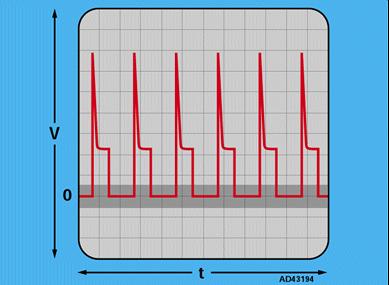

Если не сложно гляньте на осциллограмку РХХ. Объясните почему после пика самоиндукции напряжение падает на полвину и держится какое-то время и только затем падает до нуля. Я так понимаю что это какой-то ток удержания в открытом положении или я не прав??? Если можно подскажите что это за тип РХХ. Такая же осциллограмка по клапану EVAP. НАпишу про нее в другой теме.

Присоединённое изображение

имхо тип такой же как и evap есть напруга открыт, нет закрыт. Про порожек самою интересно. Имхо похоже как и ворсунка, ступенька есть типа 0, падение до нуля- это открытие клапана, всплеск закрытие(самоиндукция), а дальше ничего не деланье может так?

может какие еще предположения будут по поводу ступеньки?????

Kericus Не просветиш на предмет Пик по х- какое напряжение? Время какое? Сек, мСек?

нет данных (рисунок из книжки), разбираюсь с принципом работы РХХ, оказывается там не все так просто... )

Ступенька-напряжение питания,пик-напряжение коммутации.В сущности на клапан подаются прямогугольные импульсы разной скважности,чем и регулируется подача.

Короче как форсунка
